探索者2019 下载

探索者2019软件是由北京探索者软件股份有限公司推出的一款结构工程CAD软件。软件根据多种结构规范编译而成，致力于为用户提供专业强大的图像绘制服务，内置参数化绘图工具，提供强大的图面排版和多种图形接口，同时拥有先进的图库管理系统，帮助用户设计结构方面的图纸，通过预先在软件设计图纸可以让施工的时候得到参考，也可以预先分析当前的结构项目是否可以正常使用，满足国内建设行业需求。

软件功能

　　1、探索者2019提供图纸设计功能，主要用于建筑设计

　　2、提供更丰富的建筑设计方案，支持多种墙体绘制方法

　　3、提供梁平法设置，可以使用TSSD命令编辑图层

　　4、提供实体转换，可以计算图纸中已经添加的实体数量

　　5、支持多种图形接口，可以选择板筋编辑、板筋册除、板筋绘制

　　6、支持板式楼梯详图、梁式楼梯详图、楼梯剖面转换

　　7、支持梁内折角增设箍筋计算、梁中附加横向钢筋计算

　　8、支持墙下无筋条基计算、锥形双柱基础计算、阶梯双柱基础计算

　　9、支持单桩水平承载力、桩基承台、桩身强度计算、锥形基础计算

　　10、支持矩形轴网、圆弧轴网、添加轴

软件特色

　　1、探索者2019支持的功能很多，提供最丰富的CAD绘图工具

　　2、在软件可以查看全部绘图工具，可以使用软件提供的图例编辑新图纸

　　3、支持插方类柱、插圆类柱、布构造柱、柱集中标、柱尺寸标注

　　4、支持轴线布梁、画直线梁、复制梁线、梁集中标

　　5、支持轴线布墙、画直线墙、复制墙线、墙线加粗

　　6、提供多种接口，可以和国内CAD软件交互使用

　　7、支持转换图纸到天正CAD软件

　　8、可以显示标构件截面、清除截面信息、绘图参数、绘图设置、工业平台布置图

　　9、提供平面图设计，可以选择钢结构框架柱、钢结构次梁、钢结构柱间支撑、钢结构水平支撑

安装教程

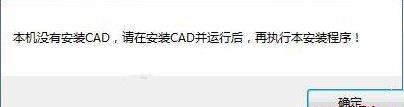

4、等待片刻安装完成，点击“完成”退出安装

常用命令

一、图层
1.【选层显示】(CX)：将选择的图层显示，其余关闭。两次空格恢复。
2.【选层关闭】(CG)：将所选的图层关闭，其余显示。两次空格恢复。
3.【图层褪色】(TCTS)：将所选的图层锁定，不能编辑。两次空格恢复。
4.【其余褪色】(QYTS)：将所选图层以外的图层进行锁定。两次空格恢复。
二、 文字
5.【文字对齐】(WZDQ)：进行文字的对齐调整。
6.【通用编辑】(BJ)：此功能用于修改任何形式的文字，包括文本文字、尺寸标注文字、轴号、图块中的文字等。
7.【调行间距】(TZHHJJ)：进行文字的行间距的调整。
8.【文字平行】(ZPX)：将文字调整到与倾斜的线保持平行，避免旋转操作。
9.【文字刷】 (WZS)：进行文字的批量更改，快速将文字的相关属性与目标文字匹配。
10.【统一字高】(TYZ)：用于将文字区域内不同字高的文字统一成相同的字高。
11.【查找替换】(TWZ)：对文字、高度、高宽比、样式(包括标注及块中文字)进行查找和替换。
三、 钢筋
12.【钢筋标注】(GJH)：用于对图中的钢筋的编号直径间距根数进行标注。
13.【偏移钢筋】(PYJ)：对选定基线进行钢筋的偏移复制，基线的实体类型可为：Line，Pline，Arc，Circle。
14.【线变钢筋】(XBGJ)将各类复杂或异型形状的线包括圆弧直接转换成钢筋。
四、 标注
15.【逐点标注】(ZDB)：连续标注一组平行直线的尺寸。
16.【标注断开】(BDK)：此命令用于拆分尺寸标注、等分尺寸标注、增加尺寸标注。
17.【标注合并】(BHB)：用于合并相邻标注。
18.【梁宽墙厚】(BKH)：用于成批标注梁宽墙厚。
19.【标柱尺寸】(ZCC)：用于批量标注柱子的尺寸，可选择标注位置。
20.【线长取齐】(XCQ)：用于使选定尺寸的标注线与指定点平齐。
21.【改尺寸值】(GCC)：用于修改图中标注的尺寸值，避免在特性对话框中修改。
22.【重叠处理】(FCD)：标注发生重叠时，通过该命令让其自动避让。
五、 图形接口
23.【转梁平法图】(ZLPJT)：将pkpm生成的梁平法图中文字、图层、线形一键转换成探索者默认样式。
24.【转板配筋图】(ZBPJT)、【转柱平法图】(ZZPJT)、【转基础图】(ZJCHT)：作用同上。
六、 实体工具
25.【变比例】(BBL)：改变图形的比例，与SC缩放命令不同，文字、标注、线形不变，仅将图形放大。
26.【交点打断】(DJD)：相交的直线根据需要在交点处打断。
27.【交点剪裁】(CJD)：在有相交的地方，将选择的实体删掉，比trim命令更方便。
28.【虚实变换】(BXS)：将选择对象的线形进行虚线与实现之间的转换。
29.【线弧变PL】(XHBPL)：将线或弧直接转换成pline。
30.【线比系数】(XBL)：快速修改所选实体的线型比例系数
七、 其他工具
31.【房间镜像】(FJJX)：不同于MI，镜像后钢筋弯钩、文字、集中标注等保持正确方向和位置。
32.【图形切割】(TXQG)：将某一部分图形从原图中切割出来，而原图保留，切出来的图形可随意放大。
33.【图形剪裁】(CTX)：通过框选的方式快速的对图形进行裁剪删除操作。
34.【全图单色】(QTDS)：打印前可以讲图中所有图层的颜色改为黑白单色。
35.【图形打包】(TXDAB)：可将图纸中用到的字型文件等随图打包存放，避免字体无法显示的问题。
36.【图形对比】(TXDB)：可用于两个图形的比较，查出两图之间的不同，并且可自动修改成一样。
37.【填充材料】(JZHTCHCL):用于对象填充，填充材料齐全，无需反复尝试填充比例。
38.【常用符号】(CHYFH)：常用的剖断、标高、索引、埋件、对称、圆管等符号。
39.【图纸目录】(TZHML)：使用探索者图框(图框可修改和定制)，自动生成图纸目录。
八、 柱、梁、墙
40.【交线处理】(LJXCHL、ZHJXCHL):自动处理梁与梁、梁与柱之间的交线。
