Site3D是一款功能强大的工程设计工具，通过此软件能够帮助我们快速对图纸和模型进行设计，可以集成到BIM系统，从而可以更方便设计建筑项目，对于需要分析地面以及需要测绘地理环境的用户来说是很有帮助的，软件提供了丰富的设计工具，包含了水平和垂直道路放置工具、自动化路口和环形路等等，拥有直观的用户操作界面和较强的易用性，可适用于道路系统和住宅开发。

主要功能

　　1、易用性

　　(1)Site3D从工程师的角度出发。该软件是在土木工程咨询公司内部开发的，其工作方式与工程师的思维方式相同。

　　(2)该软件非常直观，工程师通常无需在Site3D中进行培训即可提供复杂的设计方案。

　　2、生产力

　　Site3D中强大的交互功能使工程师能够在传统系统的一小部分时间内交付项目。使用Site3D可以让工程师完成更多工作并生成更精致的设计。

　　3、更好的设计

　　因为Site3D可以快速，轻松地修改设计模型的任何方面，所以工程师可以尝试许多方案。这允许更精细和精致的最终设计。

　　4、3D Design

　　Site3D在整个设计过程中显示了设计模型的交互式3D视图。工程师可以直接在3D视图，平面视图或垂直对齐视图中进行设计修改。所有视图都会自动保持最新状态。

　　5、BIM：建筑信息模型

　　Site3D是从头开始设计的，因此每个设计元素都知道它如何与其他设计元素相互作用。这意味着当您修改设计的一个方面时，将自动计算并应用所有连锁效果。

　　例如，如果您在水平方向上移动道路中心线的区域，那么道路的通道，路缘，人行道，路面，交汇点，界面坡度，路段，三角测量，体积计算和相关视图都将相应地立即更新。

　　Site3D BIM模型可以以兼容的IFC文件格式导出，以便与任何BIM查看器集成

软件特色

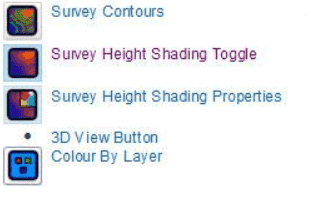

　　1、调查工具栏

　　2D到3D测量转换器

　　调查轮廓

　　测量高度阴影切换

　　测量高度着色属性

　　3D视图按钮

　　逐层着色

　　2、3D视图按钮

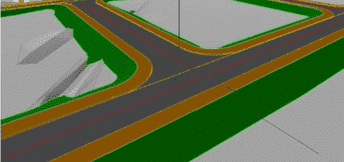

　　单击此按钮可显示3D视图。初始视图将以平面视图的中心坐标为中心，并放大到相似的比例，以便在平面视图中轻松检查您正在查看的内容。如果3D视图已经打开，那么3D视图将平移并缩放其显示以匹配现在在平面视图上，就像您刚刚打开视图一样。同样，这使您可以同时使用平面视图和3D视图轻松地直观地检查您的站点。下面的3D视图示例显示了典型的地形测量表面。

　　2、3D视图导航

　　您可以平移，旋转和放大3D视图以浏览并检查模型的各个方面。在视图的中间显示黑色垂直线，其将在视觉上与3D表面相交。旋转和缩放命令旋转并放大/远离此交叉点位置。为了帮助导航，请移动3D视图，以便此表面交叉点位于您感兴趣的区域。

　　平移（鼠标左键）："拖放"鼠标左键以平移3D模型

　　旋转（鼠标中键）：单击并按住鼠标中键可围绕视图中心位置旋转。

　　缩放（滚轮）：滚动鼠标滚轮以放大和缩小视图中心位置。

　　范围（双中间单击）：双击鼠标中键可缩放到3D视图范围。

　　逐层着色

　　选择此选项会使所有绘图项目显示为与CAD系统中通常显示的颜色相同的颜色。

　　默认情况下，导入的模型使用单一柔和颜色显示，以便在导入的数据上轻松显示设计工作。

　　此选项可在正常项目颜色和柔和阴影之间切换所有非设计项目的颜色。

　　使用模型颜色

　　将使用基于模型颜色的阴影在"平面视图"和"3D视图"上绘制曲面。这可以用于区分3D视图中哪个表面。

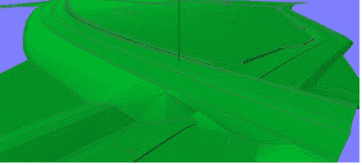

　　用模型颜色绘制的表面

　　较高级别的阴影采用较浅色调的模型颜色，较低级别阴影较暗。

　　高度阴影

　　使用"测量高度着色"工具时，"平面视图"和"3D视图"将测量表面高度表示为平滑分级颜色，表示从高到低的水平。

　　默认情况下，颜色方案为最高级别的亮橙色，为最低级别分级为深蓝色。您可以通过单击此选项窗口上的相应颜色补丁来更改这两种颜色。结果将立即显示在"平面视图"窗口中（如果"测量高度着色"生效）。

　　使用"测量高度着色"工具时，"平面视图"和"3D视图"将测量表面高度表示为带状彩色区域，以指示高水平到最低水平。

　　绑带的风格有选择。上面的例子显示了Two Shades选项，它给出了High和Low颜色之间的波段范围。

　　以下示例显示了"色谱"选项，这些选项对色谱中的色带进行着色，其中红色为高色，紫色为低

安装方法

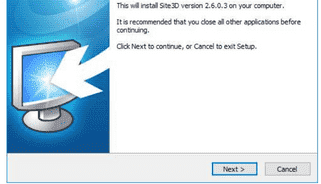

　　1、打开install文件夹找到主程序setup-site3d.exe启动安装，点击next

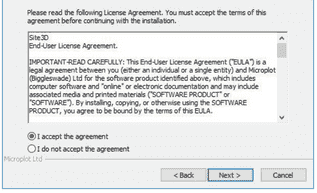

　　2、提示软件的安装协议内容，点击next继续安装

　　3、软件的安装地址是C:Program FilesSite3D

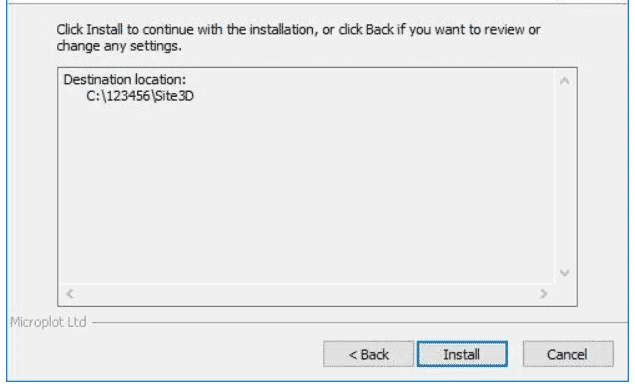

　　4、提示软件的安装准备界面，点击install

　　5、提示安装进度，几秒钟就可以安装完毕

　　6、Site3D已经安装结束，点击yes重启电脑

色。

使用说明

　　另存为DXF / DWG

　　AutoCAD DXF或DWG的"另存为"选项位于"文件"菜单上。它显示以下窗口，显示将要保存的内容的预览。

　　DXF导出预览窗口

　　选择要保存的图层

　　在窗口的左侧是要包含在导出中的所有绘图模型和图层的列表。最初，选定的模型和图层将与工作图形匹配。您可以打开/关闭任何模型或其图层，以确定要导出的确切内容。

　　注意：关闭的图层不会包含在输出中（这与AutoCAD形成对比，后者包括DXF / DWG文件中的图层）。
