迈迪批量出图工具

迈迪批量出图工具是一款三维模型自动生成工程图片导出导入的功能强大的图片制作插件，支持灵活自由的批量出图自定义设置，包括投影类型、视图样式、是否添加等轴测、明细表，具备出图模板库的导入与自定义选择，如零件图、部件图、明细表和折弯表模板等，可以有效的提升用户的公祖效率，减轻工作压力。

迈迪批量出图工具介绍

　　迈迪批量出图工具是迈迪设计宝中的图片导出插件，提供强大的三维模型自动生成工程图的功能，具备批量处理能力，特有的批量过程中逐条自定义修改出图设定功能;具备出图模板库的导入与自定义选择，如零件图、部件图、明细表和折弯表模板等。

　　同时插件支持灵活自由的批量出图自定义设置，包括投影类型、视图样式、是否添加等轴测、明细表，尺寸标注模式等;同时支持钣金图自动展开等功能。另外可设定模板边框尺寸、视图比例最优、国标比例等，批量自动出图功能强大，操作度高。

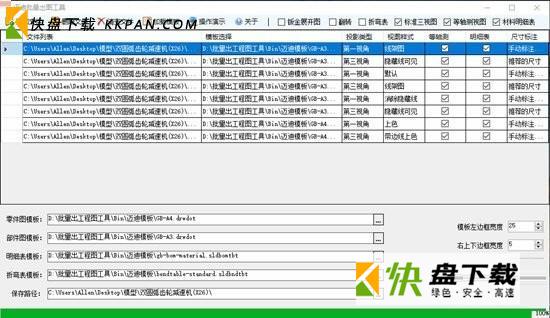

迈迪批量出图工具使用方法

　　1、点击添加文件将要出图的图纸导入进来

　　2、接着在下方设置相印的模版

　　3、最后点击开始即可出图

cad出图规范

1.所有块均放在0图层。

2.图层使用清华天河标准图层，0,1轮廓实线层，2细线层，3中心线层，等

3.标注格式使用清华天河自带TH_GBDIM格式，SHX字体用romans.shx,大字体用gabcbig.shx

4.在图框内标注公司名称，零部件名称，图号，材料及厚度。数量从装配图标注。

5.其他层用彩色表示，线宽0.1mm

6.图幅全部选用A2，用A4纸打印，以保证所有图纸图框大小，字体大小一致

7.字体高度=图纸比例*3.5/4mm

8.轮廓实线层用白色实线表示，线宽0.3mm

9.打印范围按图形界限打印，图形界限由清华天河图框自动限定。

10.打印样式使用acad.ctb,并修改其特性，所有颜色均打印为黑色，黑色线宽0.2mm,其他全部为0.1
