在如今科技发达的21世纪,现代科技仍然是整个行业的核心,电气工程更是凭借它广泛的应用和无可比拟的价值。ProfiCAD 是一款专为电气和电子图,原理图,控制电路图的绘制软件,软件内置了上千个符号,它包含了图形设计所需的一切工具,以最简单的方式让用户创建电气原理图。支持符号的自动编号,网表生成,电线列表,物料清单,条纹线路的绘制等操作。
软件特色
1、使用拖拉的方式来做文件的制作,简单且直观,
2、程序小巧不占系统资源,安装及执行速度快,
3、预设提供cca的700个电子元件符号,
4、程序自动更新,使用者可以一直使用到最新的程序。
安装教程

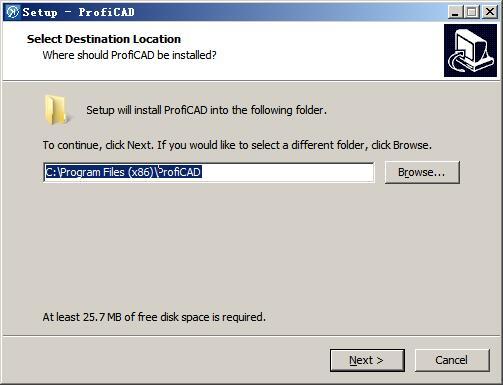

1、自定义软件安装目录,软件默认为"C:Program Files (x86)ProfiCAD",建议您安装到别的盘

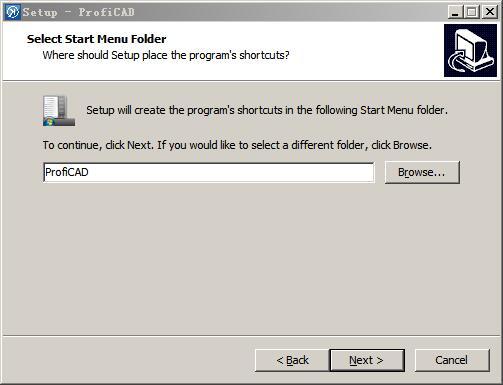

2、设置开始目录名称
3、点击install安装
4、稍等一会儿就会完成ProfiCAD的安装了
5、然后运行Keygen.exe生成序列号
6、激活软件就可以了
软件亮点
1、易于学习和使用 - 只需将其拖动到绘图符号
2、低系统需求 - 在任何PC上运行
3、支持Unicode - 可以使用任何语言,任何技术的象征
4、CCA700符号 - 新的符号,可以很容易地创建
5、下载快,安装快,启动迅速,需要5MB硬盘驱动器上,并且可以运行从闪存驱动器
6、自动更新
7、连续编号的符号
8、智能重编的符号复制时
9、自动保存 - 自动保存您的文件
10、生成的网表和物料清单
11、导线生成列表,并计算总长度
12、标题块编辑器 - 创建您拥有以方便重复使用
更新日志
1、尺寸标注
①线性尺寸
绘制水平或垂直尺寸。
②对齐标注
以任何角度绘制尺寸。
③直径尺寸
用于标注圆的直径。
④标注样式
该程序包含几种预定义的尺寸标注样式。 每个页面可能具有不同的维度样式集。
⑤标注单位
页面上的所有尺寸都使用您可以在 标注样式 对话框中设置的相同尺寸单位。
2、打印设置和页面大小
从上一版本下已经作了修改:
①打印设置 和 <页面大小 现在分开了。
②每个页面可以有不同的大小。
3、电线标签
电线标签可以放在电线上(而不是放在它们旁边),因此它们占用的空间更小
