quartusii9 0下载

quartusii9 0 是由altera公司推出的一款专业PLD软件开发平台，新版本拥有全新的操作界面和功能，包括设计英特尔FPGA、片上系统和CPLD所需的一切，带来了全新的功能和全新的优化引擎，增加了Spectra-Q引擎，可以有效地提升工作效率。可以通过引用子系统和 IP 元件的仿真信息来生成分层仿真脚本，而不需要遍历系统层次结构。

quartus功能特色

1、支持软件源文件的添加和创建，并将它们链接起来生成编程文件；

2、定时/时序分析与关键路径延时分析；

3、可使用SignalTap II逻辑分析工具进行嵌入式的逻辑分析；

4、quartus ii 9.0破解版提供了完全集成且与电路结构无关的开发包环境，具有数字逻辑设计的全部特性，包括：

5、自动定位编译错误；

6、能生成第三方EDA软件使用的VHDL网表文件和Verilog网表文件。

7、功能强大的逻辑综合工具；

8、可利用原理图、结构框图、VerilogHDL、AHDL和VHDL完成电路描述，并将其保存为设计实体文件；

9、完备的电路功能仿真与时序逻辑仿真工具；

10、高效的期间编程与验证工具；

11、芯片（电路）平面布局连线编辑；

12、LogicLock增量设计方法，用户可建立并优化系统，然后添加对原始系统的性能影响较小或无影响的后续模块；

13、可读入标准的EDIF网表文件、VHDL网表文件和Verilog网表文件；

14、使用组合编译方式可一次完成整体设计流程；

quartus安装教程

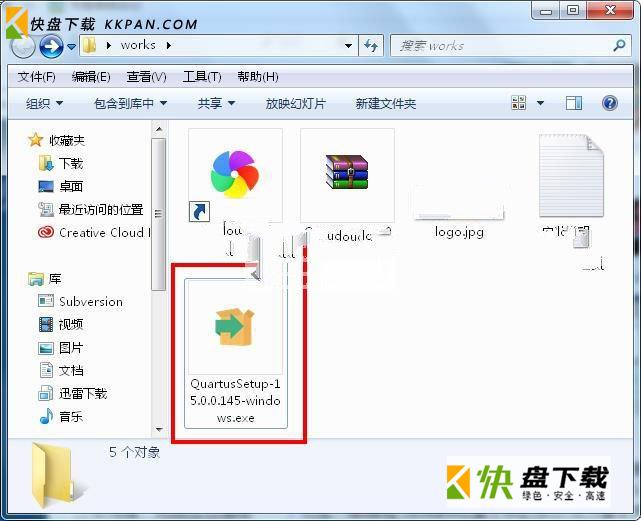

1、下载完毕解压缩，然后运行我们的安装程序。

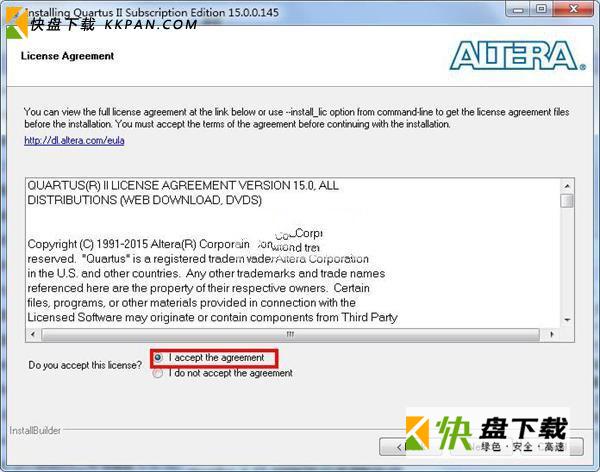

2、点击next，然后选择接受协议，再点击next。

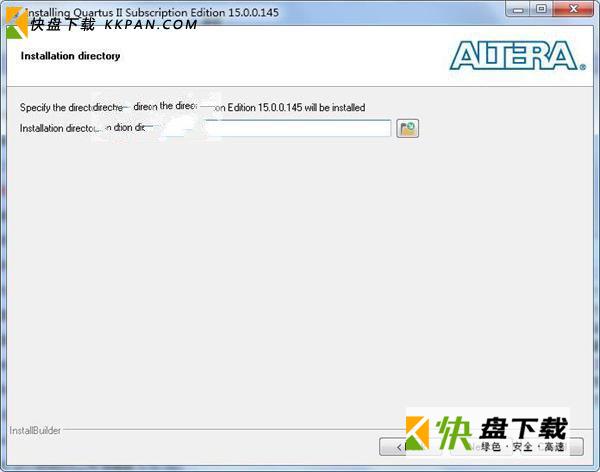

3、选择安装路径，软件比较大，建议安装在磁盘空间比较大的盘符。

4、选择安装组件，只有我们的软件一个，不过需要将近6G的空间。

5、然后就是一直点击下一步安装了，安装完成弹出驱动程序安装，点击下一步安装驱动程序。

quartus常见问题

一、多功能管脚的设置
在用flash分配完管脚后编译出现如下错误：
Error： Can’t place multiple pins assigned to pin location Pin_108 （IOC_X34_Y2_N0）
nfo： Fitter preparation operations ending： elapsed time is 00:00:00　
Error： Can‘t fit design in device
Error： Quartus II Fitter was unsuccessful. 2 errors， 0 warnings
Error： Quartus II Full Compilation was unsuccessful. 4 errors， 56 warnings
原因是不能分配给多功能管脚PIN_108。
这是由于PIN_108是一个多功能管脚，还有一个功能是nCEO，也是默认的功能。如果要用它当普通IO，需要提前设置一下：assignments》device》device and pin options》dual-purpose pins里面把nCEO设置成use as regular i/o就可以了。
二、仿真时存储器初始化
在使用FPGA内部的RAM时，会有一个初始化文件.mif，给RAM加上初始值或当作ROM用，因此仿真时必须把相应数据导入，首先要把mif文件转换为.hex文件或.rif文件。
在Quartus II环境下，打开mif文件，点Save As，选择Hexadecimal（Intel-Format） File（*.hex），或者点击Export，用Save as type选择RAM Initialization File （*.rif），也可能在命令行下输入：
mif2rif
打开ram模块文件，找到lpm_file或init_file，指向刚刚生成的hex文件或rif文件。
lpm_ram_dp_component.lpm_file = “path
使用hex文件时，不需要compiler directives，使用rif文件时，需要加入USE_RIF，如下
vlog -work alter_mf altera_mf.v +define+USE_RIF=1
这样就完成了数据导入。
三、多模块或多进程驱动同一信号
Error （10028）： Can‘t resolve multiple constant drivers for net “FLASH_A［7］” at led.v（32）
用Verilog描述电路时，一个信号只能在一个进程中驱动，如果在多个进程中对其驱动的话将产生如上错误。解决方法为可以另加一个信号，通过在另一个进程中监视这个信号做出相应的动作
