UI Automator Viewer免费版下载

UI Automator Viewer是android SDK自带的一个元素定位工具，用于扫描和分析Android应用程序的UI组件的GUI工具，通过截屏并分析XML布局文件的方式，为用户提供控件信息查看服务，使用UI Automator Viewer可以检查一个应用的UI来查看应用的布局和组件以及相关的属性！

功能介绍

　　UI Automator Viewer的渲染需要3D图形API的支持，如OpenGL或Direct3D。另外，使用更高级的图形库也是可以的，比如OGRE、Irrlicht和RenderWare等，关键需求可以简化为二点：

　　纹理（Texture）的支持直接写屏（RHW的顶点格式、正交投影、或者使用shader实现）

　　UI Automator Viewer还同步提供了官方界面编辑器LayoutEditor和ImageSet编辑器，以方便UI和图像集的制作。作为界面编辑器，它需要系统级界面以提供编辑器操作，0.3.0版是基于MFC实现的；而在0.4.0版本以后，改为基于wxWidgets（跨平台的本地UI框架，这里的UI指Window操作系统底层，如：Windows、Unix和Mac）实现。　目前将CEGUI作为游戏界面库开发的游戏已经有好多种，国内的天龙八部，巨人等游戏就是很好的例子。

　　UI Automator Viewer的功能是非常强大的，而且使用也非常的灵活，可以和脚本配合。可以通过配置文件自定义窗口外观。通过布局文件实现窗口布局等等特性，使得游戏的界面开发更加方便。

安装教程

        1.在快盘下载站下载该软件

        2.软件无需安装即可使用

使用方法

　　一、uIautomatorviewer介绍

　　uiautomatorviewer是android SDK自带的一个元素定位工具。通过截屏并分析XML布局文件的方式，为用户提供控件信息查看服务。

　　使用uiautomatorviewer，你可以检查一个应用的UI来查看应用的布局和组件以及相关的属性。该工具位于SDK目录下的toolsin子目录下。

　　二、启动uiautomatorviewer

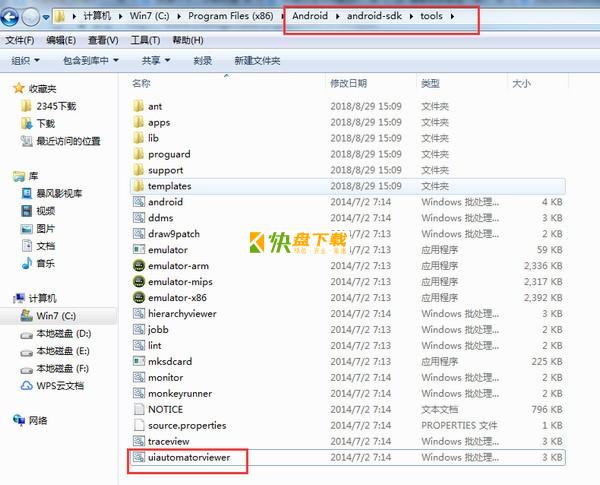

　　1、在SDK的安装目录下双击uiautomatorviewer.bat就可以启动

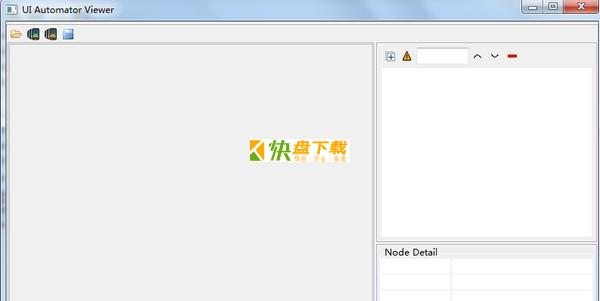

　　2、也可以使用cmd命令进行启动，cd到tools目录下，然后输入uiautomatorviewer.bat回车后启动服务。启动界面如下：

　　注：1、在Android Studio中可以通过Android Device Monitor 调用UI Automator Viewer。

　　2、点击uiautomatorviewer后会出现一个console黑窗口，使用时不要关掉。

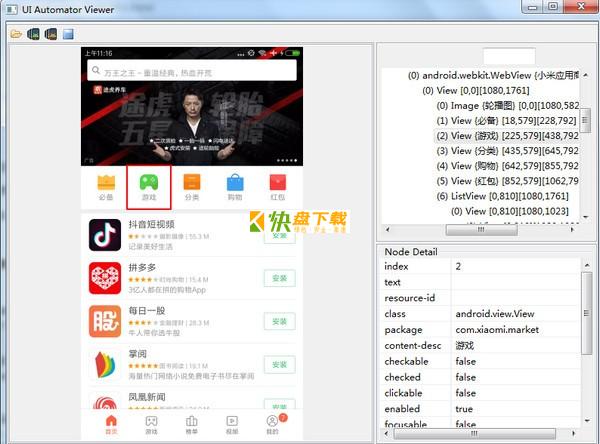

　　三、uiautomatorviewer界面

　　界面一共有四个区域：

　　1）上方区域

　　4个按钮从左至右功能分别是：打开已经保存的布局，获取详细布局，获取简洁布局，保存布局。点击保存，将存储两个文件，一个是图片文件，一个是.uix文件（XML布局结构）

　　第二个按钮（Device Screenshoot uiautomator dump）和第三个按钮（Device Screenshoot with Compressed Hierarchy uiautomator dump –compressed），第二个按钮把全部布局呈现出来，第三个按钮只呈现有用的控件布局。

　　2）截图区（左下），显示当前手机屏幕显示的布局图片

　　3）布局区（右上）,用XML树的形式，显示界面的控件布局

　　4）控件属性区（右下），当爱布局区点击某一控件时，将在这里显示控件的属性

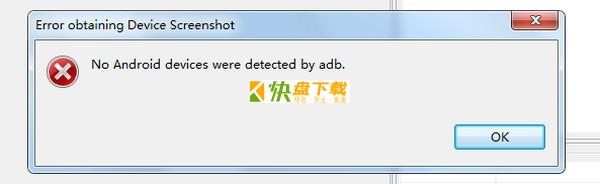

　　在第一次点击Device Screenshoot按钮时，将会报错，显示如下：

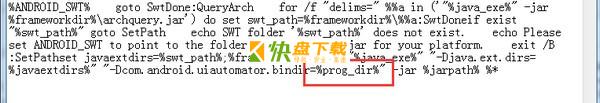

　　解决方案：修改uiautomatorviewer.bat中最后一行代码，将“%prog_dir%”替换为platform-tools的实际目录即可。

　　原因：在uiautomatorviewer.bat中，需要知道SDK下子目录platform-tools的路径，即bat文件中的“%prog_dir%。

　　四、连接手机

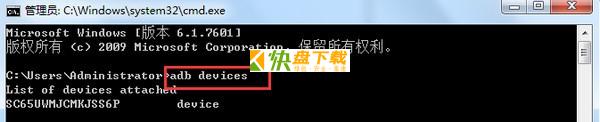

　　cmd打开输入adb devices,确认手记已连接
