迅捷CAD编辑器怎么使用对象捕捉功能?迅捷CAD编辑器对象捕捉功能使用教程

很多朋友都还不熟悉迅捷CAD编辑器这款CAD制图软件，为了让一些新手伙伴更好的使用该软件。下面就给各位带来了关于迅捷CAD编辑器里对象捕捉功能的使用操作过程。

迅捷CAD编辑器对象捕捉功能使用教程

打开运行迅捷CAD编辑器，点击"文件"，在文件菜单中，点击"打开"按钮，然后可以在最近打开文件的列表里选要编辑的CAD文件;也可以在打开的对话框里，按照路径选择要编辑的CAD图纸

打开CAD图纸后，迅捷CAD编辑器将会自动切换到"查看器"菜单选项，可以在这查看CAD图纸内容

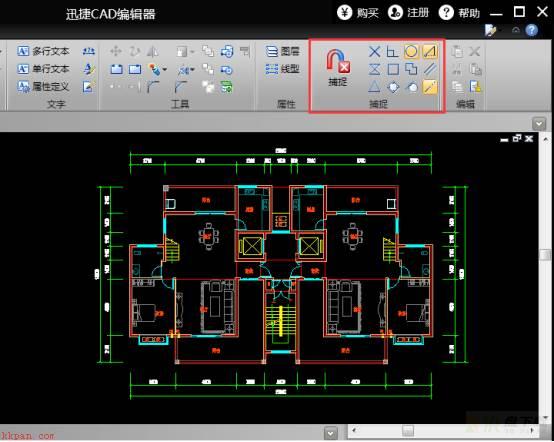

这里在顶端点击"编辑器"，切换到编辑选项，然后在工具中点击"捕捉"，就可以在展开的选项中查看的很多捕捉工具。

点击捕捉工具中的"捕捉"，会开启/关闭对象捕捉功能，其他较小图标则是交点、中点、中心等具体捕捉工具开关，也是通过点击来开启/关闭。若不知道图标对应的捕捉功能，能把鼠标放到捕捉工具图标上，就会显示该工具说明。

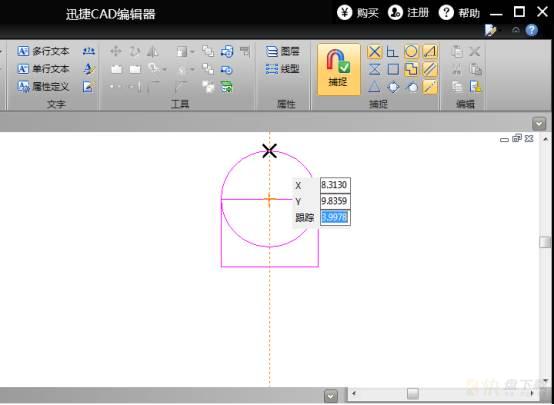

在使用捕捉工具时，需先点击选择捕捉功能，打开捕捉开关，然后选要使用的捕捉工具，点击选择对应捕捉工具就可以了。然后就可以在图纸中快速准确捕捉对象的某个节点位置了。

各位小伙伴们，看完上面的精彩内容，都清楚迅捷CAD编辑器里对象捕捉功能的使用操作过程了吧!
