SFP、 SFP+、SFP28、QSFP+、QSFP28全方位解析

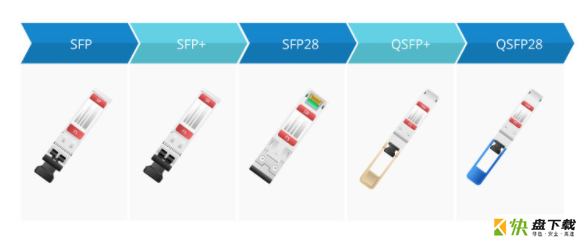

Transceiver类型介绍

广义的收发器组合通常包括以下几种类型，客户可以根据特定的使用环境和速度需求来选择合适的类型。

● SFP:广泛的协议和速率（快速以太网、千兆以太网、光纤通道、Sonet/SDH），可在商业或扩展温度环境

下运行。

● SFP+:专为10g以太网和10g光纤通道。

● XFP:支持各种10gbps协议(以太网,Sonet/SDH光纤通道)。

● X2: 10g以太网标准在不同的距离。

● SFP28:专为25g以太网。

● QSFP+: 40Gbps 40g以太网和OTN标准接口支持多模和单模光纤。

● QSFP28: 100 Gbps 1000g以太网和OTN标准接口支持多模和单模光纤。

SFPSFP (small form-factor pluggable)是GBIC (Gigabit interface converter)的升级版。其体积

仅为GBIC模块的1/2，大大增加了网络设备的端口密度。SFP的数据速率从100mbps到4gbit/s不等。SFP+SFP+ (small form-factor pluggable plus)是SFP的增强版。它支持8Gbit/s光纤通道，10千兆以太

网和光传输网络标准OTU2。SFP+还引入了直接连接来连接两个SFP+端口，而不需要额外的光纤收发器，包

括DAC(直接连接电缆)和AOC(主动光缆)，这是两个相邻网络交换机之间的短距离直接连接的非常出色的解决

方案。SFP28SFP28 (small form-factor pluggable 28)是SFP+的一个增强版本。SFP28具有与SFP+相同的常见形式，

但在单车道上支持25Gb/s。SFP28提供了一种新的网络升级方式:10G-25G-40G-100G，这是一种节能的解决

方案，以满足下一代数据中心网络不断增长的需求。QSFP+QSFP+是QSFP (quad small form-factor pluggable)的演化。QSFP可以同时携带4个通道，每个通道可

以处理1Gbit/s的数据速率，因此得名Quad SFP。与QSFP不同，QSFP+支持4x 10 Gbit/s通道。这4个通道

可以合并成一个40千兆以太网链路。QSFP+收发器可以取代4个标准的SFP+收发器，从而比传统的SFP+产品具

有更高的端口密度和整体系统成本节约。QSFP28QSFP28 (quad small form-factor pluggable 28)适用于100G的应用程序。它提供了4个高速差分信号

通道，数据速率从25Gbps到可能的40 Gbps不等，最后满足100 Gbps以太网(4×25Gbps)和100 Gbps无限

带宽增强数据速率(EDR)的要求。请注意，QSFP28可以实现4x25G和2x50G的叉分连接，也可以实现1x100G的

连接，具体取决于所使用的收发器类型。比较SFP vs SFP+ vs SFP28 vs QSFP+ vs QSFP28 在搞清楚SFP/SFP+/SFP28/QSFP+/QSFP28是什么之后，下面我们来详细比较SFP与SFP+， SFP28与SFP+，

QSFP与QSFP28, SFP28与QSFP28。SFP vs SFP+: 相同的尺寸，不同的速度和兼容性SFP和SFP+收发器，两者在大小和外观上几乎相同。这使得设备制造商可以重用现有的SFP物理设计，用于带

有SFP+端口的网络交换机。至于区别，很明显的一点是他们支持不同的传输速度，SFP高达4Gbit/s，而SFP+

是10Gbit/s。此外，它们符合不同的规格。SFP基于SFF-8472协议，SFP+符合SFF-8431和SFF-8432。在SFP

与SFP+的兼容性方面，SFP+端口通常接受SFP光学，但速度降低了1 Gbit/s。SFP+收发机不能插入SFP端口，

否则会损坏产品或端口。SFP28 vs SFP+: 我可以在SFP+端口中使用SFP28收发器吗？答案是肯定的。从上面可以看出，SFP28是SFP+的升级版本，SFP28已经升级到每个lane处理25Gbit/s。它

们使用相同的形状因子，并且SFP28和SFP+连接器的pinouts是匹配兼容的。所以SFP28将与SFP+光学系统一

起工作，但是速度会降低10Gbit/s。如果SFP+模块的SFP28端口可以设置为10G传输，则SFP+模块可以很好

地与网络交换机上的SFP28端口配合使用，否则SFP+模块无法工作。在铜缆方面，与SFP+版本相比，SFP28铜

缆具有更大的带宽和更低的损耗。SFP28 vs QSFP28: 根据不同的原则工作虽然它们的名字中有一个数字“28”，但是SFP28和QSFP28收发器实际上采用了不同的尺寸和工作原理。SFP28

只支持一个25Gbit/s的信道，而QSFP28支持4个独立的25Gbit/s的信道。它们都可以用于100G网络，但是

SFP28是以QSFP28的形式应用于SFP28的breakout电缆。下面显示了100G QSFP28到4xSFP28 DAC的直接连接。
