PentaLogix ViewMate Pro下载

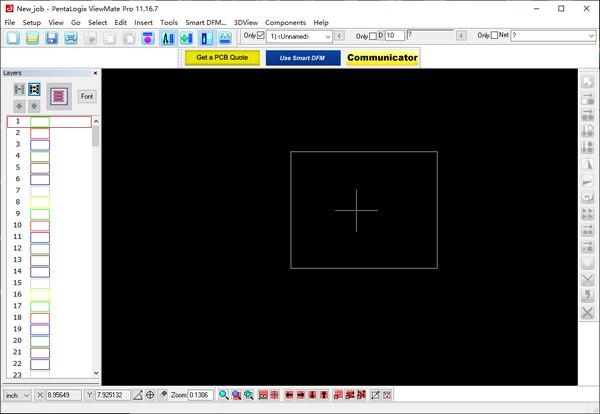

PentaLogix ViewMate Pro是一款好用的Gerber文件查看工具，是由pentalogix公司推出的，可以查看gerber文件的实时CAM数据，加载多个图层、旋转、缩放、层到层的比较、生成模板孔径等，用户不需要安装cam350就可以直接查看文件，或者将其转换为dxf、dwg等格式，软件提供了人性化的操作界面和丰富的设置选项，并拥有智能DFM自动化设计制造检查和纠正，捕捉Padmaster等功能。

软件特色

　　1.导入和导出AUTOCAD dxf文件

　　您现在可以使用ViewMate Pro查看和编辑DXF文件。例如，如果将板轮廓提供为DXF文件，则可将其导入ViewMate Pro。然后，它可用于生成所需的制造文件，也可使用Smart DFM进行处理。用户还可以将任何Gerber图层导出到DXF文件。有时，工厂图纸采用DXF，因为PCB是在AutoCAD中设计的。只需单击几下鼠标，即可将DXF文件导入ViewMate PRO。加载到ViewMate PRO后，您可以编辑数据并另存为扩展的Gerber文件或将更改导出回DXF。这对于在AutoCAD中编辑Gerber数据非常有用，它可能比大多数CAM系统具有更复杂的几何工具。

　　2.模板模块。它允许从PCB(GERBER)数据生成模板形状

　　将垫片分成“窗玻璃”。用“homebase”光圈替换成对的矩形垫。创建可以导入并用于未来设计的光圈库。

　　3.自动层到层比较

　　使用图层比较功能比较两个图层。确保设计的新版本在连接方面没有差异，除非您期望更改。比较“逐个元素”或“铜区域”。您可以一次比较多组图层。

　　4.能够选择电连接元件

　　使用此功能，您可以单击任何元素并突出显示与该元素电气连接的所有元素。此功能适用于多个层，并使用可用的钻取和通过层来确定多层连接。将显示模式更改为灰色显示不属于所选网络的所有元素。选定的网络将显示在网络元素所在的单个图层颜色中。这使得很容易看到电连接网的结构。

　　5.导入网表文件(IPC-356A)

　　导入后，可以使用网络名称在主视图中检查网表连接。

　　6.清理GERBER数据并减小文件大小

　　许多Gerber文件包含多余的元素，使您的文件比需要的大得多。通过查找和删除重复和/或覆盖的元素来减小文件大小。将填充了迹线的区域转换为填充多边形。这可以在不改变数据连接性的情况下显着减小文件大小。

　　7.将垫层转换为钻取文件和排序钻取数据

　　只需点击几下鼠标，即可使用ViewMate PRO将Gerber垫层转换为NC钻孔层。圆形圆垫自动转换为NC刀具代码。对钻取数据进行排序，以减少钻取钻取数据所需的时间。

　　8.计算层的铜面积

　　准确计算任何层的铜面积。对于具有多个图层的板，您可以选择包含连接图层的桶的区域。

　　9.夹丝网层

　　覆盖电路板开口的丝网印刷可能会导致问题。使用此功能可从电路板上的孔和其他开口中移除丝网印刷。您可以使用阻焊层作为剪裁丝网印刷的指南。将丝网夹在焊接掩模元件的指定边缘处。

　　10.创建焊接掩模和/或焊膏层

　　没有焊接掩模或焊膏层，您可以设置选择标准，从顶部和/或底部铜层中选择元件焊盘。将这些垫转移到新层。根据需要溶胀和/或收缩垫以产生新的掩模和/或粘贴层。

功能介绍

　　1.用于制造检查和纠正的智能DFM自动化设计；

　　2.DXF文件转换器；

　　3.导入多种网表格式；

　　4.通风和窃电；

　　5.去毛刺；

　　6.填充多边形；

　　7.焊接掩模生成；

　　8.重叠校正；

　　9.绘制到闪存焊盘转换

安装教程

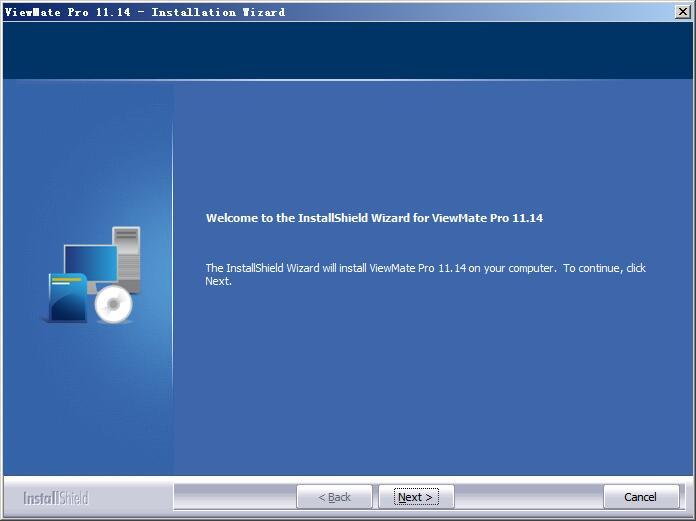

1、双击"ViewMate_Pro_Setup.exe"进入到软件安装向导界面

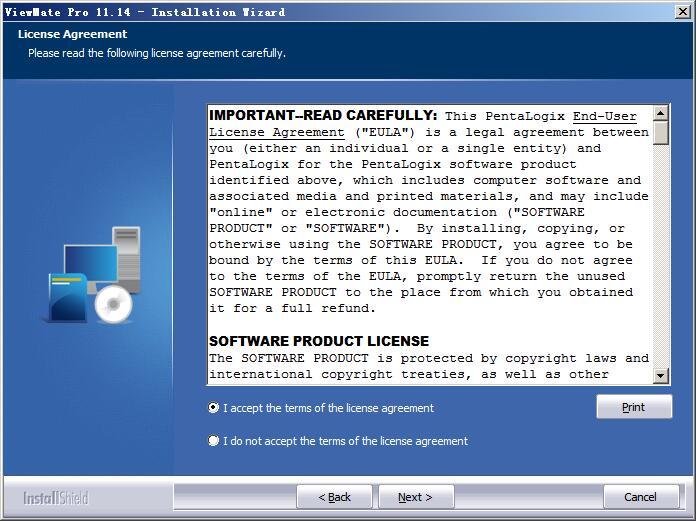

2、点击next出现协议，选择i accept

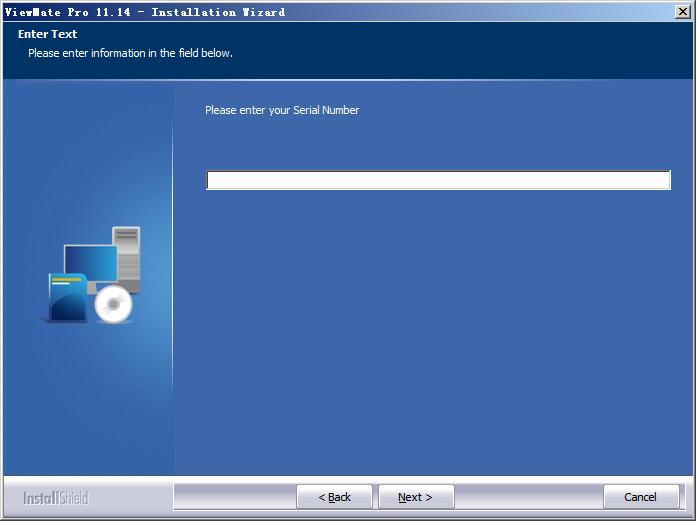

3、下一步输入软件序列号

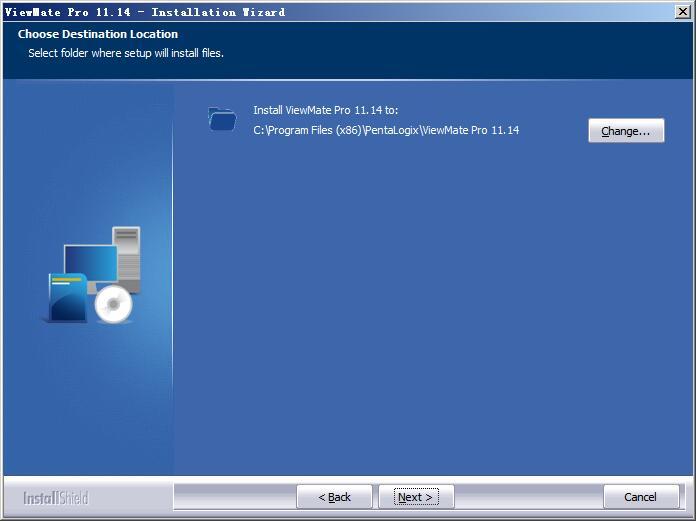

4、选择软件安装目录，默认为"C:Program Files (x86)PentaLogixViewMate Pro 11.14"

5、继续next安装就可以了

6、回到压缩包，打开AMPED文件夹，以管理员身份运行rlm.exe，自动启动pentalogix.lic许可证

更新日志

        优化了软件界面

        新增了多种文件管理工具
