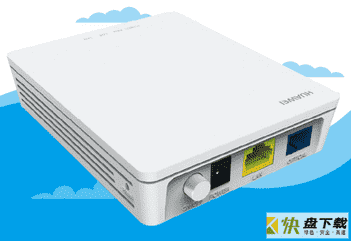

接口/按钮 | 功能 |
OPTICAL | 光纤接口,带有橡胶塞。用于光纤上行接入; 连接OPTICAL接口处的光纤接头类型为SC/UPC |
LAN | 自适应以太网接口(RJ-45),用于连接计算机或者IP机顶盒的以太网接口 |
POWER | 电源接口,用于连接电源适配器或者备用电池单元 |
ON/OFF | 电源开关 |
RESET | 设备重启按钮。短按为重启设备;长按(大于10秒)为恢复出厂设置并重启设备 |
指示灯 | 状态 | 说明 |
POWER | 绿灯常亮 | 电源接通 |
熄灭 | 电源断开 | |
PON、LOS | 见下表 | |
LAN | 常亮 | 以太网连接正常 |
闪烁 | 以太网接口有数据传输 | |
熄灭 | 以太网连接未建立 |
状态编号 | 指示灯状态 | 说明 | |
PON | LOS | ||
1 | 快闪 (2次/秒) | 熄灭 | PON终端正在尝试与上层设备建立连接 |
2 | 常亮 | 熄灭 | PON终端与上层设备已经建立连接 |
3 | 熄灭 | 慢闪 (1次/2秒) | PON终端未接光纤或无光信号 |
4 | 熄灭 | 常亮 | PON终端被上层设备禁用或PON终端发光异常,请联系服务提供商 |
5 | 慢闪 (1次/2秒) | 慢闪 (1次/2秒) | PON终端硬件故障 |
