本页面详细描述了HG8240F指示灯 状态 说明 ，HG8240F接口/按钮 功能 ，HG8240F状态编号 指示灯状态 说明 ，所有资料来自华为官方网站，准备度100%。由于格式问题，请下载pdf附件查看HG8240F更直观的信息。

HG8240F接口/按钮 功能

LAN1～LAN4 自适应以太网接口（RJ-45），用于连接计算机或者IP机顶盒的以太网接口

TEL1～TEL2 VoIP电话接口（RJ-11），用于连接电话接口

POWER 电源接口，用于连接电源适配器或者备用电池单元

ON/OFF 电源开关

RESET 设备重启按钮。短按为重启设备；长按（大于10秒）为恢复出厂设置并重启设备

OPTICAL 光纤接口，带有橡胶塞，用于光纤上行接入；连接OPTICAL接口处的光纤接头类型为SC/UPC

HG8240F指示灯 状态 说明

POWER 绿灯常亮 电源接通

熄灭 电源断开

PON、LOS 见下表

LAN1-LAN4 常亮 以太网连接正常

闪烁 以太网接口有数据传输

熄灭 以太网连接未建立

TEL1-TEL2 常亮 已经与语音服务器建立连接

快闪(2次/秒） 已经与语音服务器建立连接且处于摘机或者振铃状态

慢闪(1次/2秒） 正在向语音服务器注册

熄灭 未与语音服务器建立连接

HG8240F状态编号 指示灯状态 说明

PON LOS

1 快闪 (2次/秒) 熄灭 PON终端正在尝试与上层设备建立连接

2 常亮 熄灭 PON终端与上层设备已经建立连接

3 熄灭 慢闪 (1次/2秒) PON终端未接光纤或无光信号

4 熄灭 常亮 PON终端被上层设备禁用或PON终端发光异常，请联系服务提供商

5 慢闪 (1次/2秒) 慢闪 (1次/2秒) PON终端硬件故障

硬件参数  尺寸（长 × 宽 × 高） 重量 工作环境温度 工作环境湿度 电源适配器输入 176mm × 138mm × 28mm ＜ 500g 0℃ ～ +40℃ 5% RH ～ 95% RH，非凝结 170V ～ 240V AC，50/60Hz 整机供电 静态功耗 最大功耗 接口 指示灯 11V ～ 14V DC，1A 5.5W 7.5W 4FE + 2POTS POWER/PON/LOS/LAN/TEL

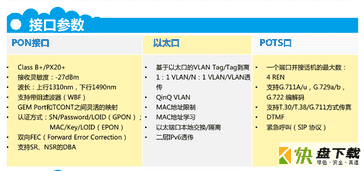

PON接口 • Class B+/PX20+ • 接收灵敏度：-27dBm • 波长：上行1310nm，下行1490nm • 支持带阻滤波器（WBF） • GEM Port和TCONT之间灵活的映射 • 认证方式：SN/Password/LOID（GPON）； MAC/Key/LOID（EPON） • 双向FEC（Forward Error Correction） • 支持SR、NSR的DBA 以太口 • 基于以太口的VLAN Tag/Tag剥离 • 1：1 VLAN/N：1 VLAN/VLAN透 传 • QinQ VLAN • MAC地址限制 • MAC地址学习 • 以太端口本地交换/隔离 • 二层IPv6透传 产品功能 POTS口 • 一个端口并接话机的最大数： 4 REN • 支持G.711A/u，G.729a/b， G.722 编解码 • 支持T.30/T.38/G.711方式传真 • DTMF • 紧急呼叫（SIP 协议）

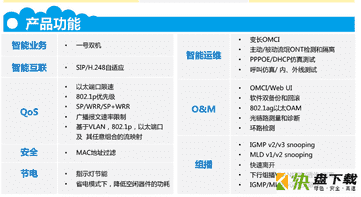

智能业务 QOS 节电 智能运维 O&M 组播 • 一号双机 安全 • 以太端口限速 • 802.1p优先级 • SP/WRR/SP+WRR • 广播报文速率限制 • 基于VLAN，802.1p，以太端口 及 其任意组合的流映射 • MAC地址过滤 • 指示灯节能 • 省电模式下，降低空闲器件的功耗 • 变长OMCI • 主动/被动流氓ONT检测和隔离 • PPPOE/DHCP仿真测试 • 呼叫仿真/ 内、外线测试 • OMCI/Web UI • 软件双备份和回滚 • 802.1ag以太OAM • 光链路测量和诊断 • 环路检测 • IGMP v2/v3 snooping • MLD v1/v2 snooping • 快速离开 • 下行组播VLAN切换/透传/剥
