极性Si9000印刷电路板传输线场解算器是一款强大的PCB特征阻抗计算神器,软件拥有极强的信号传输频率和超高的信号强度,不会出现传输信号丢失的效果,因此称为“特性阻抗”。在质量上要比传输导线严格得多。不再是“开路/短路”测试过关,软件提供了关于电镀通孔(PTH)对于阻抗和信号完整性影响的简单建模。

软件特色

  对于有阻抗控制要求的板,目前,PCB工厂比较常见的做法就是在PCB的生产拼版板边适当位置设计一些阻抗试样,这些阻抗试样具有与PCB相同的分层和阻抗线构造。在设计阻抗试样前会预先采用一些阻抗计算软件对阻抗进行模拟计算,以便对阻抗进行预测。其中英国POLAR公司开发的CITS测试系统及计算软件自1991年起已经为许多PCB制造商所使用,而且操作简单、具有强大的功能计算能力。

  Sensitivity Analysis灵敏度分析提供了阻抗变化范围与物理结构参变化之间的比例关系对照并以图形化显示出来,例如我们可以设定叠层高度H变化范围,得出对应的特性阻抗值的变化影响,亦或者我们可以设置我们的目标阻抗不变,然后来看下高H和线宽T1之间的变化关系。

  过孔效应检查Si9000e提供了关于电镀通孔(PTH)对于阻抗和信号完整性影响的简单建模,认识到当它在器件之间传播时需要向信号呈现恒定阻抗。可以一此来判断过孔stub对信号的影响及焊盘Anti-Pad对阻抗的影响。

安装教程

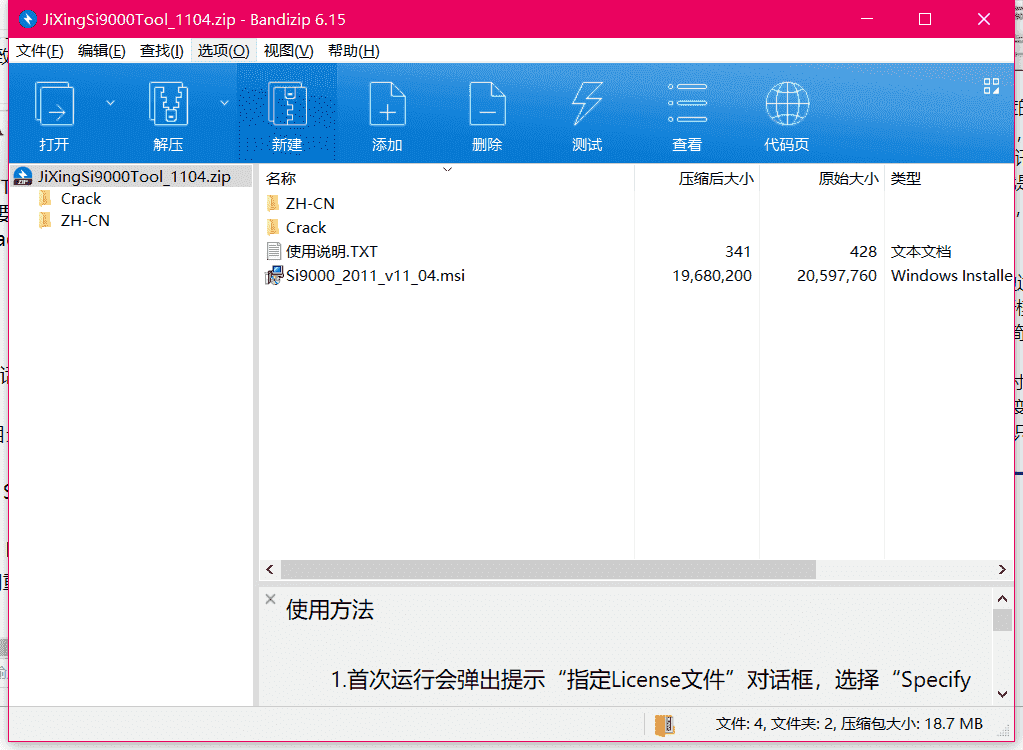

        1.打开在本站下载好的文件

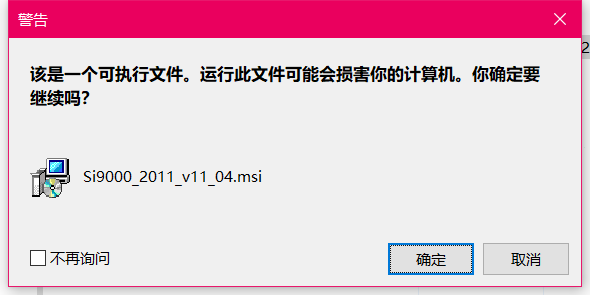

        2.双击Si9000_2011_v11_04.msi开始安装

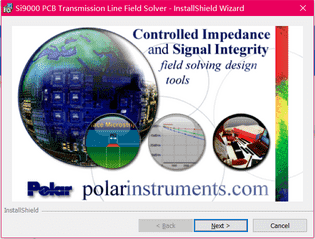

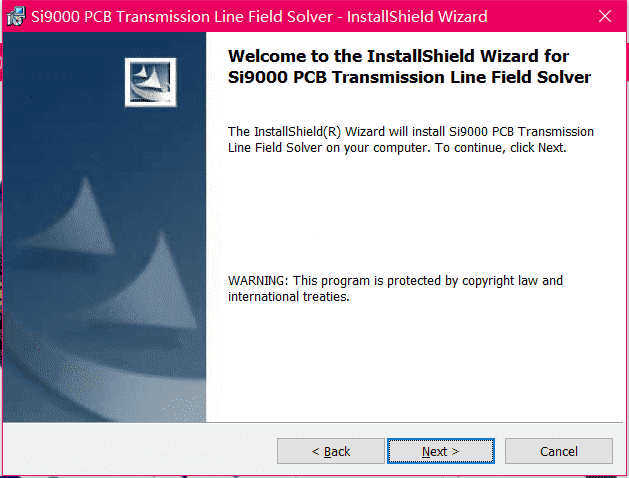

        3.点击next


        4.点击next

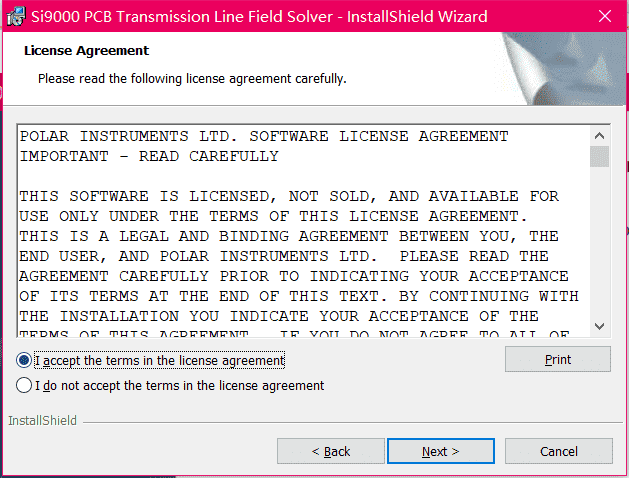

        5.点击i accept the terms in the lincense agreement


        6.输入完密钥后便可安装

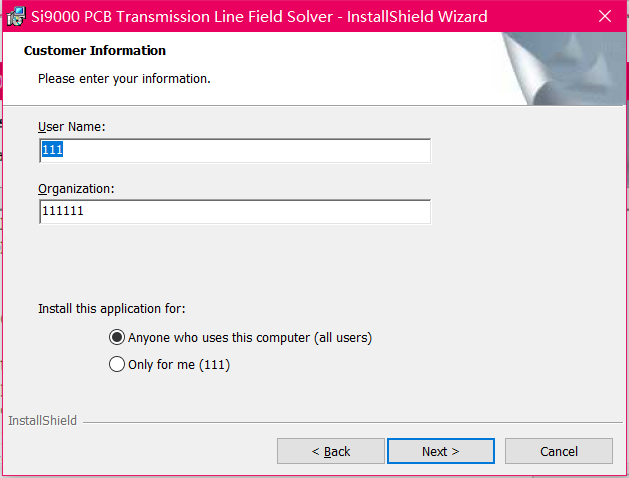

        7.点击next

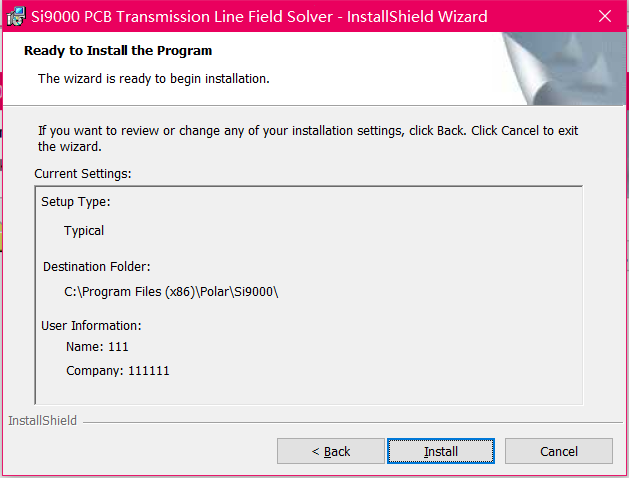

        8.点击install


        9.安装完成

使用方

  1.首次运行会弹出提示“指定License文件”对话框,选择“Specify the License File”点击 Next;

  2.将补丁下的 license.lic文件复制到软件安装目录里面,点击 Browse 指定授权路径即可;

  3.复制ZH-CN 文件夹里面的汉化补丁Chinese Simplified.dll 到安装目录的lang文件夹里面;

  4.打开软件界面选择 Configuratiion 菜单选择 Language Settings;

  5.选择Chinese Simplified.dl 点击 Apply 应用重启软件即可完成汉化;
