mqtt+emq+influxdb+grafana系统搭建傻瓜教程

系统架构;mqtt.fx;emqx4.4.3;telegraf1.21;infludb2.2;grafana8.4.1

系统环境;;ubuntu18.04;

         关于物联网监控系统;当前最流行的方法就是;emq;influxdb;grafna;其中EMQX负责采集终端设备数据; influxdb数据库负责存储数据;grafana负责读取数据;并以仪表盘形式进行监控报警。

        网上也有很多学习的文章;可大部分都是残缺不全;没有一个系统性的介绍;看完后也是一知半解。此文可以说是网络上最全面的教程;非常详细讲解了整个系统的搭建步骤;每一步除了用文字介绍外;还用截图方式进行直观说明;真正的傻瓜式教程;开发者只需要逐步照做;即可完成整个系统的搭建;当然了;如果连ubuntu 都没听说过的同学;那就不用往下看了;。

=====================================================================

整个系统分4个模块;

1. 数据采集;mqtt.fx 模拟终端设备产生数据;通过emqx服务器进行数据采集。

2. 数据存储;telegraf作为插件;订阅emqx数据并存储到influxdb2数据库。

3. 数据监控;grafana 读取influxdb2 数据;进行图形监控。

4. 数据预警;配置grafana预警策略;实现报警功能。

=====================================================================

详细操作步骤如下;

• 数据采集;

1. 搭建emqx服务器;

1. 下载emqx;

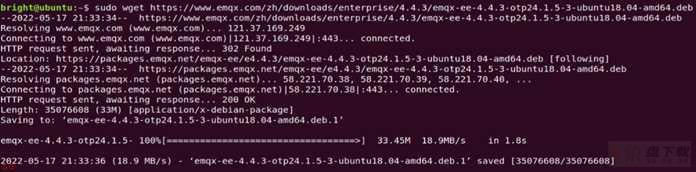

sudo wget https://www.emqx.com/zh/downloads/enterprise/4.4.3/emqx-ee-4.4.3-otp24.1.5-3-ubuntu18.04-amd64.deb

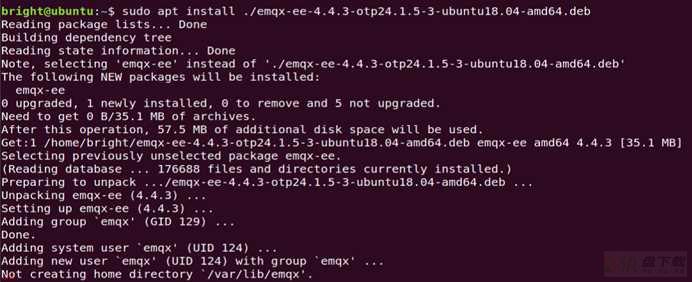

 安装;

sudo apt install ./emqx-ee-4.4.3-otp24.1.5-3-ubuntu18.04-amd64.deb

1. 运行

sudo emqx start

以上截图表示emqx服务器安装成功。

1. MQTT.fx 客户端数据模拟;

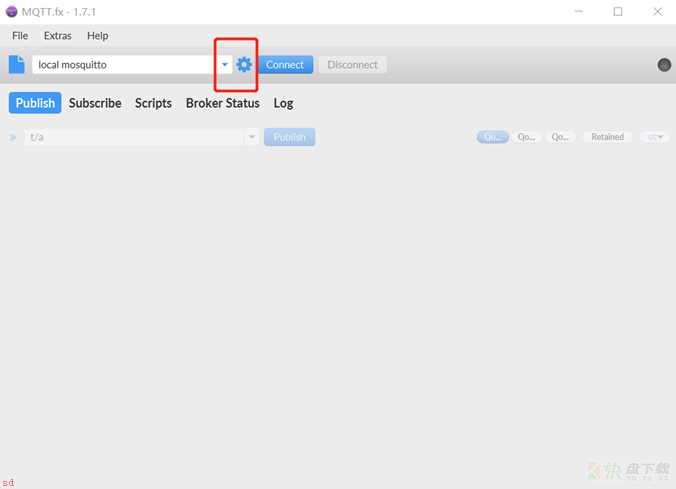

1. 使用MQTT-fx-1.7.1  首先点击齿轮按钮;进行参数设置

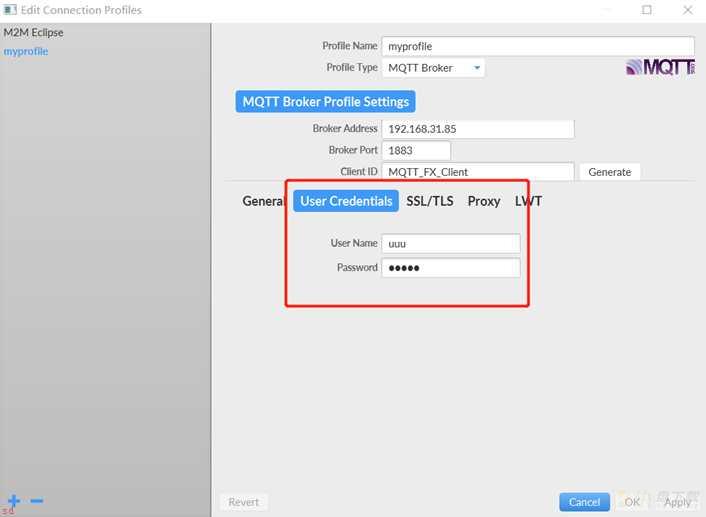

下图中IP地址;填写EMQX服务器主机ip;其它按图中默认设置即可

若有账户要求;则填入登陆账户及密码即可

然后Apply和OK就配置完成。

1. 连接EMQX;模拟数据发送和订阅

选择myprofile;点击右边按钮【connect】连接EMQX server

连接成功后;如下图;

1.


1.


2. 出现绿色小球;表示连接成功

3. 选择标签【publish】

4. 输入你自己的topic;此处是 sensors/a

5. 输入要想此topic 发送的内容;此处是 sensor data test

6. 点击【publish】;发送主题数据到emqx server

7.


1. 查看EMQX broker 数据

访问ip:18083 ;访问emqx客户端页面如下;输入初始用户/密码 admin/public, 点击【登录】进入emqx 控制台;

         在控制台页面;操作如下;

1. 选择【工具-websocket】

2. 点击按钮【连接】

3. 在topic 输入【sensors/a】

4. 点击【订阅】

订阅成功后;在MQTT-fx 页面;重新点击【publish】发送消息

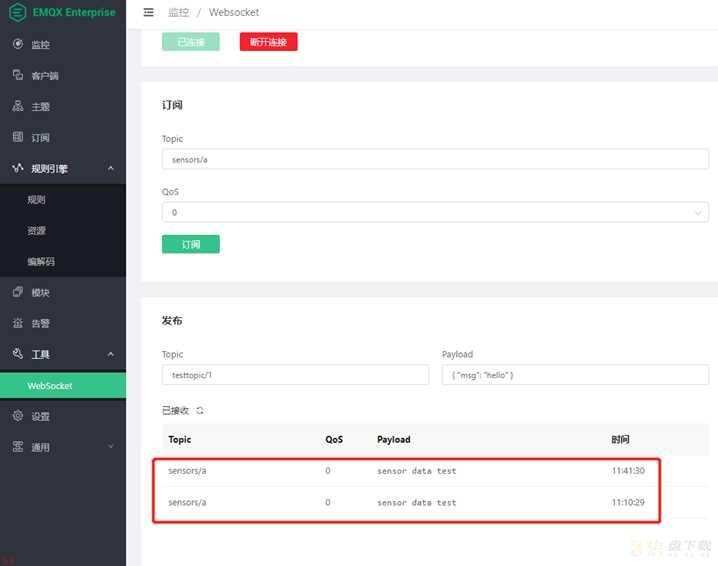

回到EMQX 控制台页面; MQTT-fx 发送的数据;已经被接收到

以上说明EMQX 已经能够正常接收到来自MQTT 设备的数据。

1. 配置规则引擎;EMQX server 收到设备数据后; 需要做相应规则引擎;以便将数据存储到时序数据库influxdb。

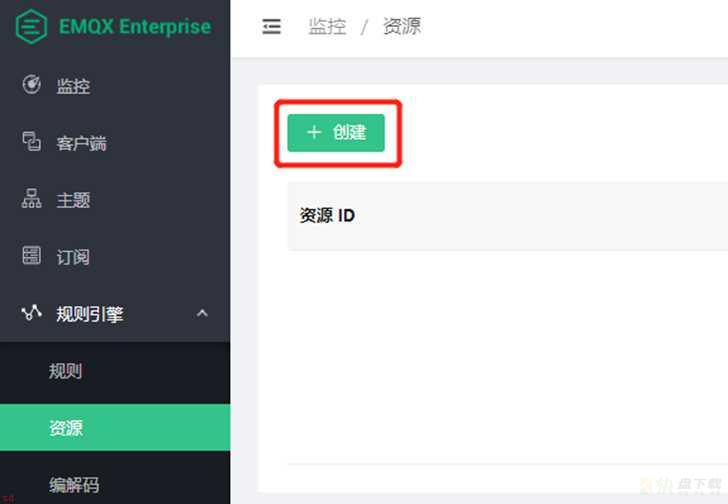

1. 创建资源;在EMQ 左边栏点击【规则引擎-资源-创建】如下;

资源类型选择【influxDB UDP 服务】;自动生成资源ID;【resource:329849】其它默认;确定

1. 创建规则;在EMQ 左边栏点击【规则引擎-规则-创建】如下;

编辑规则;如下图

1. 输入SQL 语法

2. 自动生成规则ID;此处为【rule:902869】, 后面会用到。

3. 添加动作;也就是当收到数据后;如何处理数据

添加动作;配置如下

1. 选择influxdb 数据库

2. 选择前面创建的资源ID

3. 任意输入measurement;作为influxdb 获取数据的类别

4. 填写键值;要与前面SQL select 里面保持一致;此处my_msg

其余保持默认;确定即可

         至此;完成EMQX 数据的采集;以数据持久化规则引擎的配置。

• 数据存储;

1. 安装influxdb

sudo wget https://dl.influxdata.com/influxdb/releases/influxdb2-2.0.7-amd64.deb

sudo dpkg -i influxdb2-2.0.7-amd64.deb

sudo service influxdb start

以上表示安装成功。

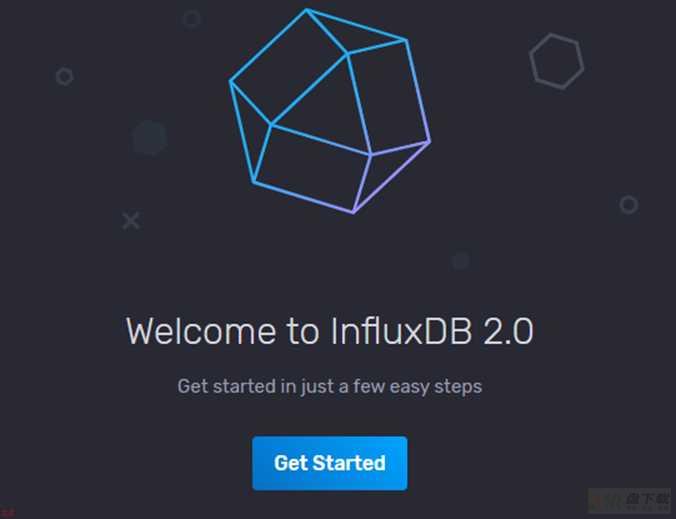

web访问ip:8086 ;influxdb客户端页面如下;

点击【Get Started】进入influxdb控制台;

任意设置 username;password, organization name, bucket name;点击【continue】

1. 创建telegraf 配置文件;

1. 配置输出;点击【data-telegraf-influxdb output plugin】

1. 选择bucket;此处为【mybucket】

2. 点击下载文件;并将文件改名为 telegraf.conf

1. 配置mqtt 输入;

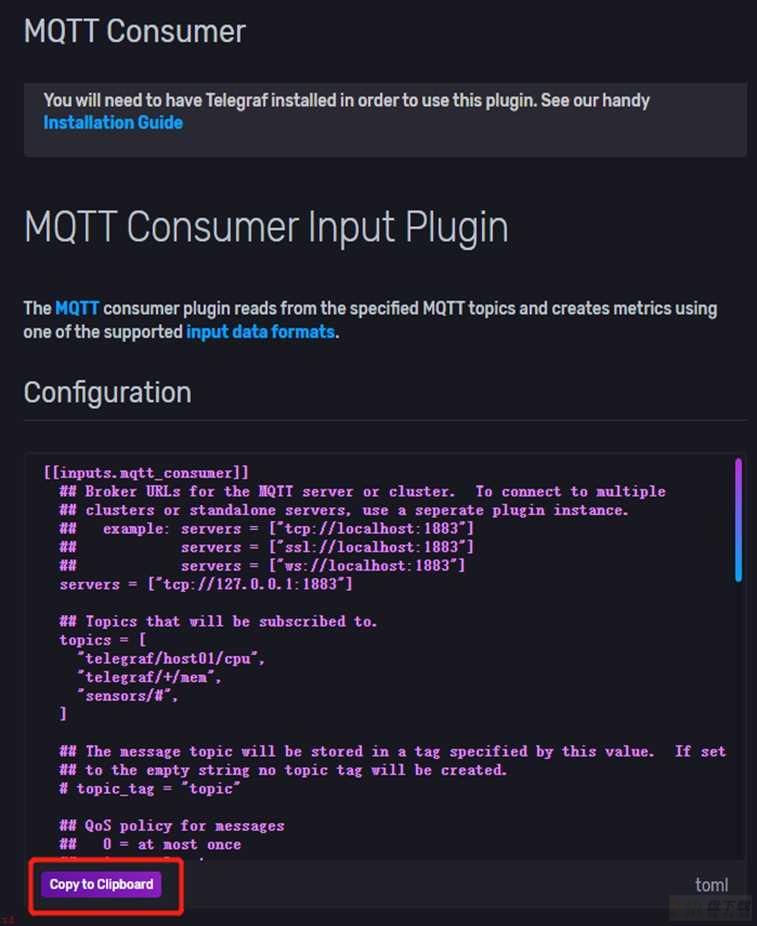

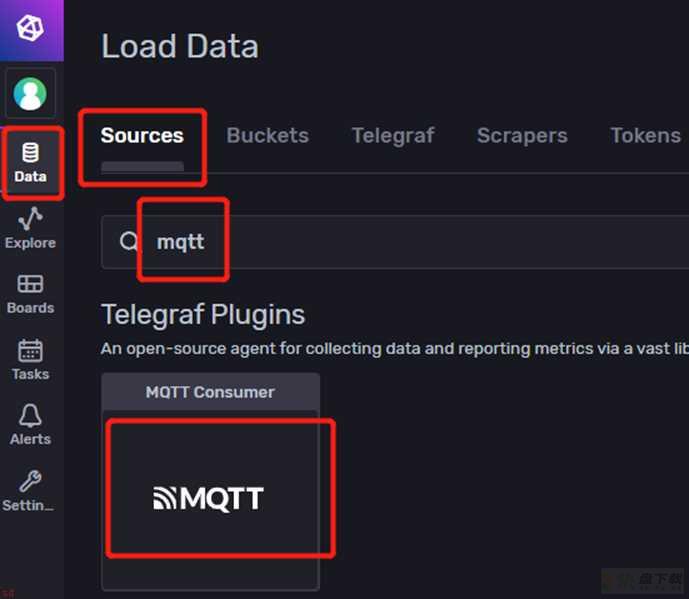

点击【data-sources】;在搜索栏输入mqtt后;下面会出现【MQTT】图标

点击【MQTT】图标;生成mqtt 配置数据;点击下方按钮【copy to clipboard】;将配置数据粘贴到 telegraf.conf 文件中。

1. 安装并运行telegraf;

sudo wget https://dl.influxdata.com/telegraf/releases/telegraf_1.21.4-1_amd64.deb

sudo dpkg -i telegraf_1.21.4-1_amd64.deb

telegraf -version

出现telegraf 版本号;说明安装成功。

配置telegraf.conf:

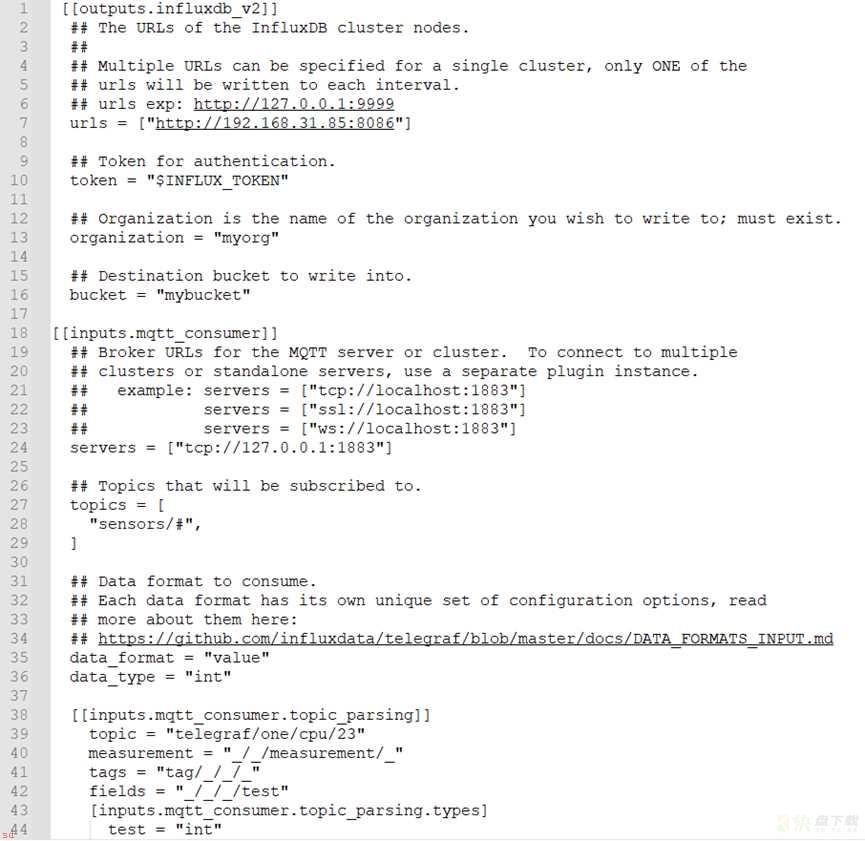

打开前面生成的telegraf.conf 修改如下;将其替换 /etc/telegraf/telegraf.conf 文件

                  设置 token 的环境变量

运行telegraf.conf

sudo service telegraf start

telegraf --config etc/telegraf/telegraf.conf

下图说明telegraf 已正常工作

1. 验证数据是否正确存储

1. MQTT 模拟发送数据;

实例中;发送100,150,200 等

1.


1. influxdb中查看是否收到数据

顺序选择【explore-mybucket-mqtt_consumer-value】;然后点击6【submit】;如下图说明数据已收到;并以曲线形式进行显示;

 至此;数据已经成功存储在influxdb 数据库了。

telegraf 写数据 influxdb ;权限不对;无法写入时;通过删掉token;重新创建token;并设置export 变量;运行telegraf 即可。

infludb 中无法显示mqtt_consumer , 可能是因为emq 【规则引擎-规则-响应动作-编辑-整形数据处理模式】中设定的数据类型;和mqtt.fx 中发送的数据类型不匹配。
