LSI系列芯片Raid卡配置raid5管理方法

时间:2019-12-17 11:24:03人气:作者:快盘下载我要评论

本篇是配置raid5教程


服务器不管哪个厂家,哪个品牌,一般都是使用lsi芯片的raid卡。常见的都是Inspur 2008/2108 Raid卡、LSI 9240/9260/9261/ 9271 等Raid卡。

LSI系列芯片Raid卡配置raid5管理方法

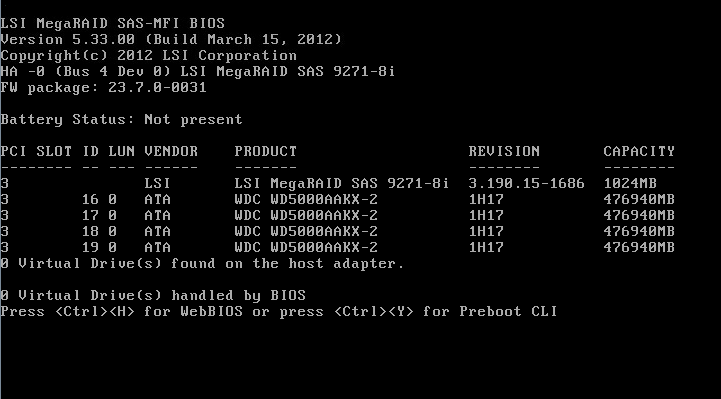

一般启动服务器后都会有相关的提示,进入raid管理界面,显示器上会出现Ctrl -H提示,

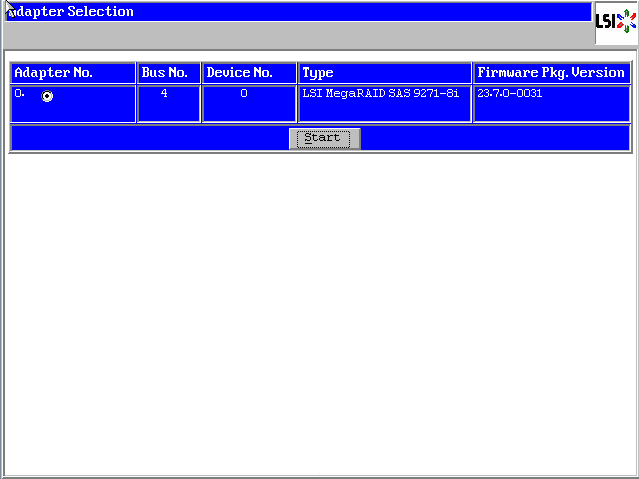

按下Ctrl -H组合键后,自检完成就会进入Raid卡配置界面,如下图。在这里可以看到Raid卡的型号和Firmware固件版本,点击【Start】按钮进入Raid卡主页。

磁盘阵列

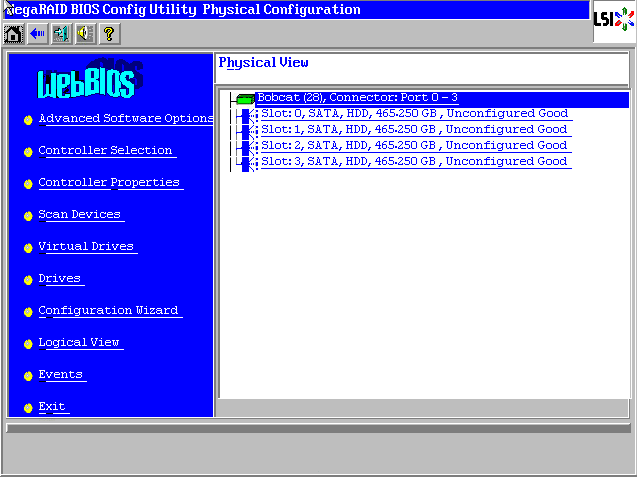

Raid卡首页叫作WebBIOS,如下图。左侧是功能菜单,右侧可以看到所有物理磁盘,本例安装了4块500G硬盘,后面所有的配置都可以在这里完成!

raid

Raid5配置方法

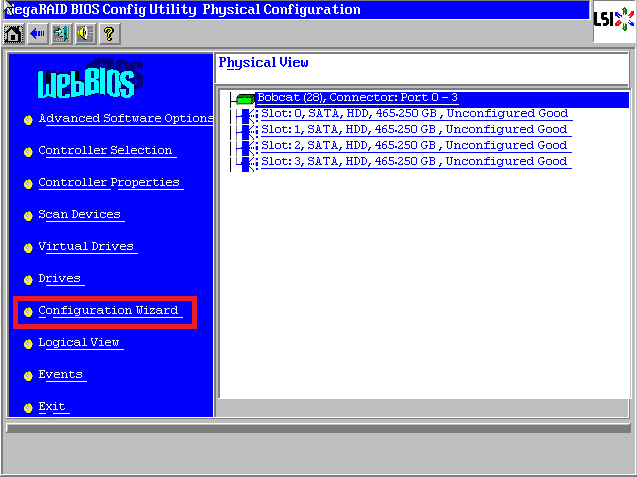

在WebBIOS主页点击【Configuration Wizard】,打开配置向导

raid

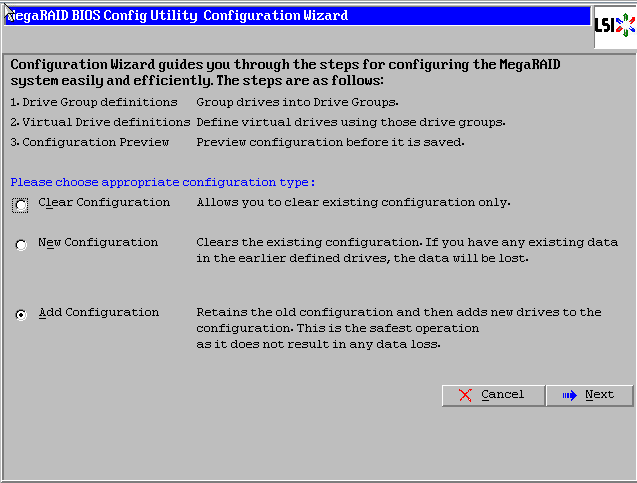

选择【Add Configuration】,点击【Next】下一步

raid5

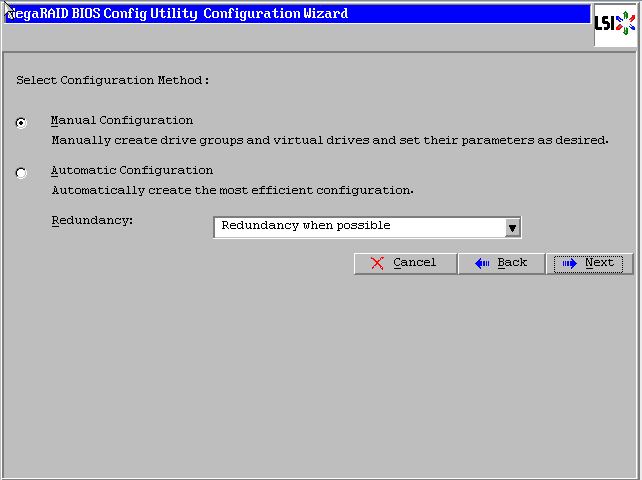

选择【Manual Configuration】,点击【Next】下一步

raid

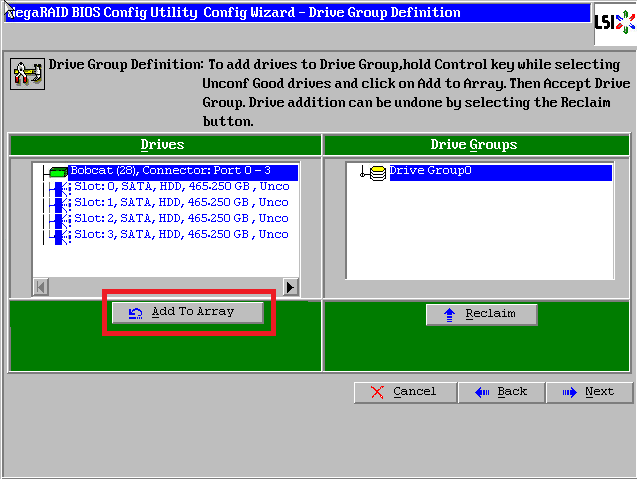

左侧方框内可以看到所有未使用的硬盘。我们选择全部(也可以逐个选择),然后点击下方的【Add to Array】将其加入到右侧方框内。

磁盘阵列

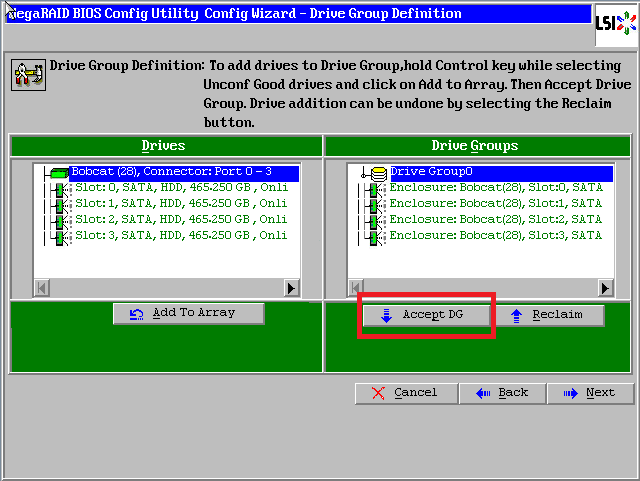

点击【Accept DG】,创建磁盘组

磁盘阵列

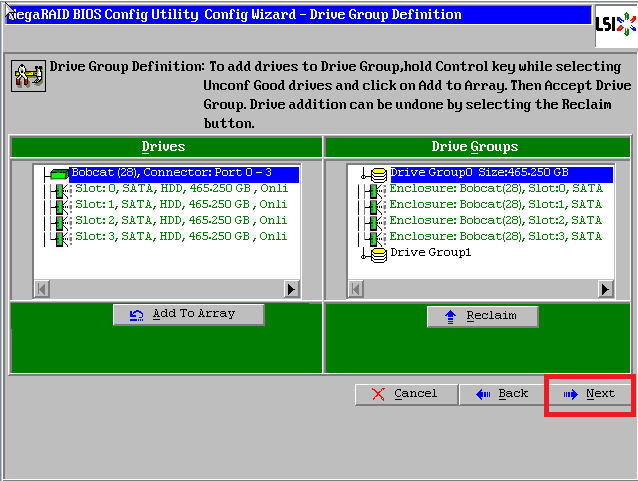

点击【Next】下一步

Adaptec

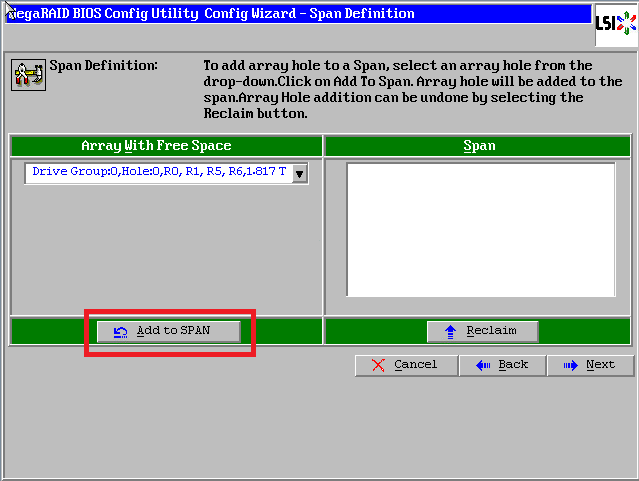

点击【Add to SPAN】,将刚才创建好的磁盘组加入到右侧方框内

Adaptec

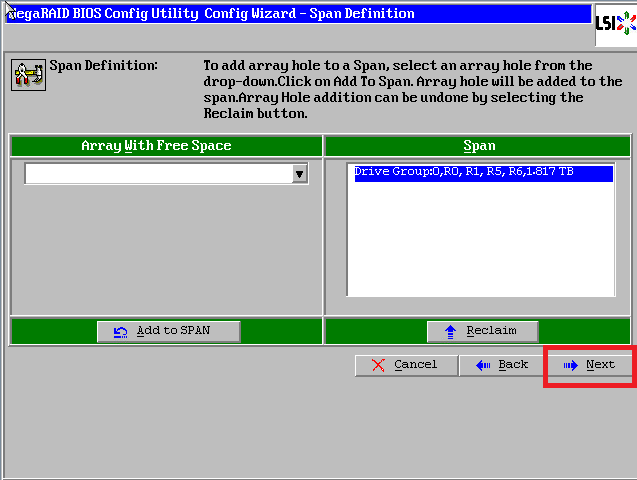

点击【Next】下一步

raid5

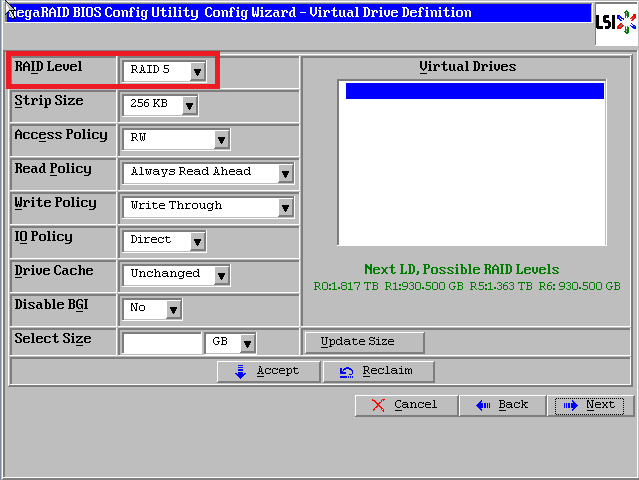

阵列参数配置:第一个参数”Raid Level”选择Raid5,其余保持默认

raid5

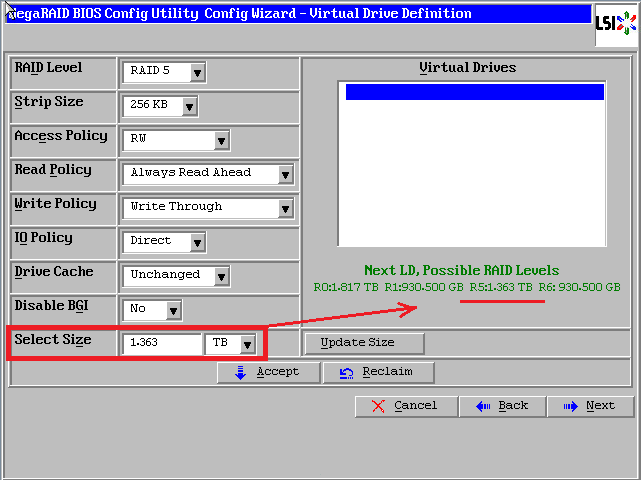

最后一个参数”Select Size”输入阵列容量大小,最大值可参考右侧绿字提示(其中R5代表做Raid5的最大容量),完成后点击【Accept】

Adaptec

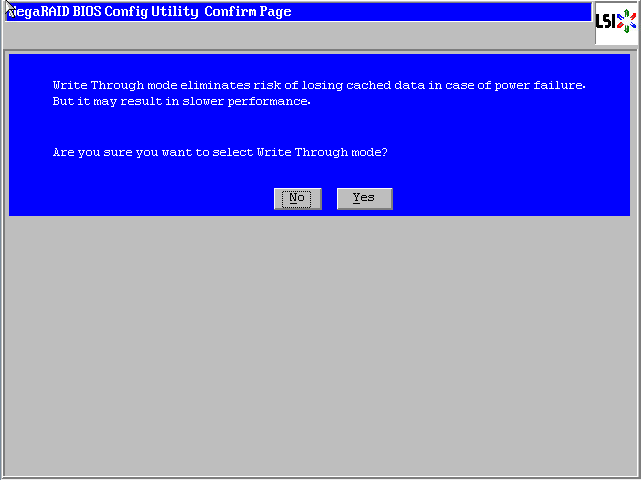

弹出的任何提示均选择【yes】

raid

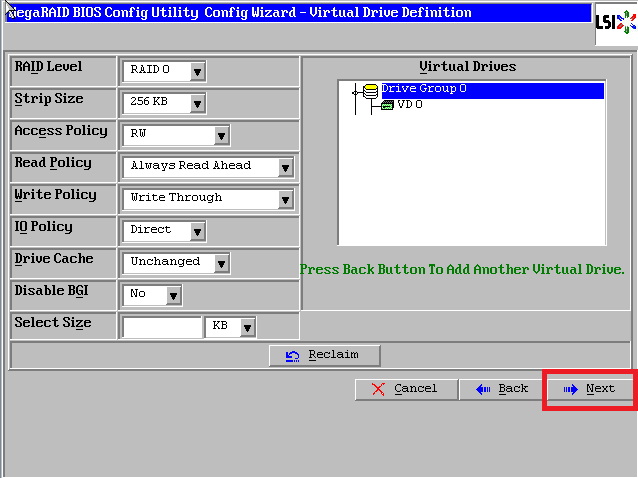

回到配置页面,点击【Next】下一步

raid5

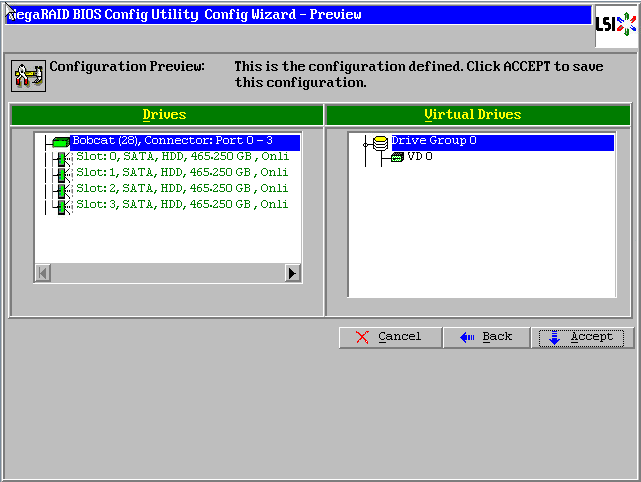

点击【Accept】配置完成!

磁盘阵列

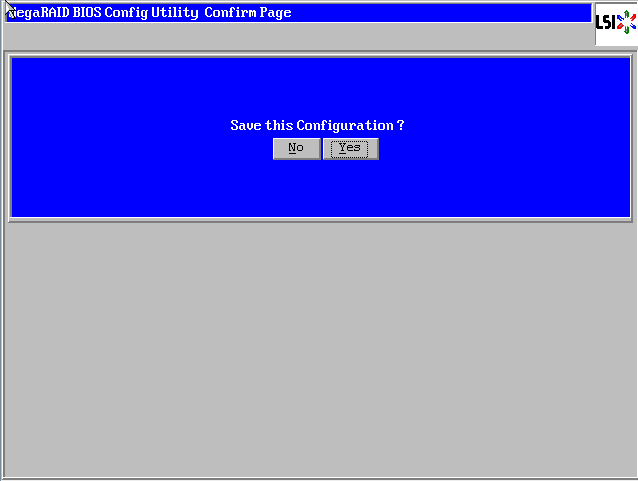

提示保存,选择【yes】

Adaptec

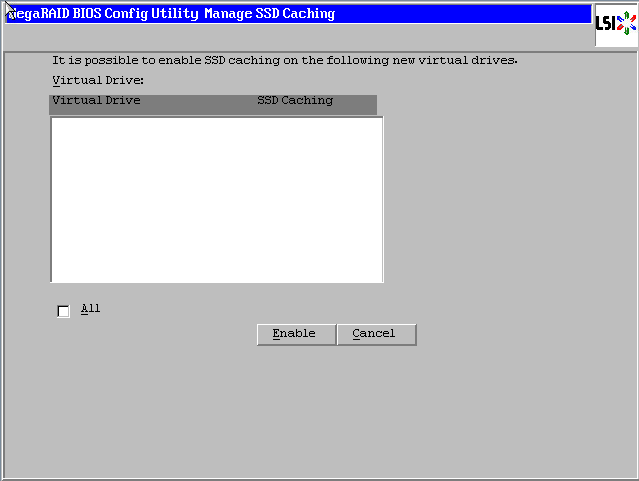

(依Raid卡型号不同,有些可能没有此功能,如没有请跳过此步)提示SSD缓存,选择【Cancel】

raid

提示初始化,选择【yes】

raid

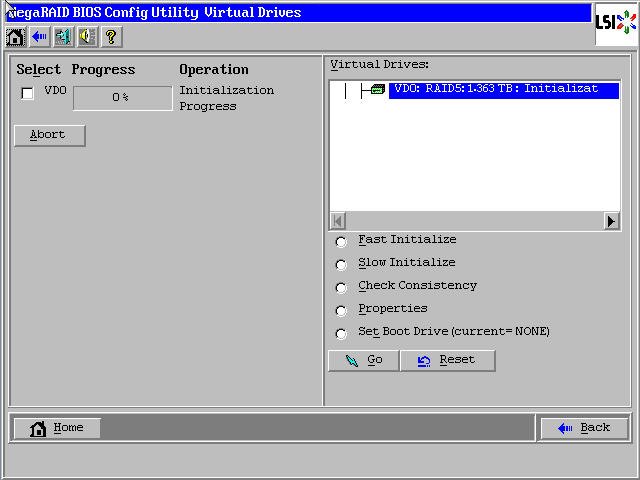

正在初始化,能看到百分比进度条(速度较快,可能一闪而过)

raid

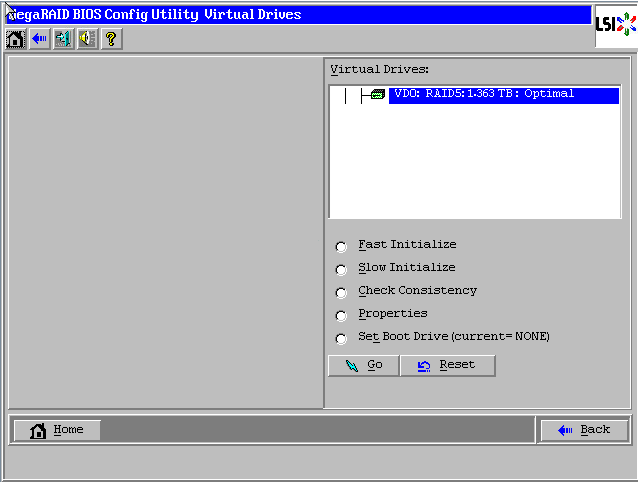

初始化完成!点击【Home】返回首页

Adaptec

阵列配置完成!

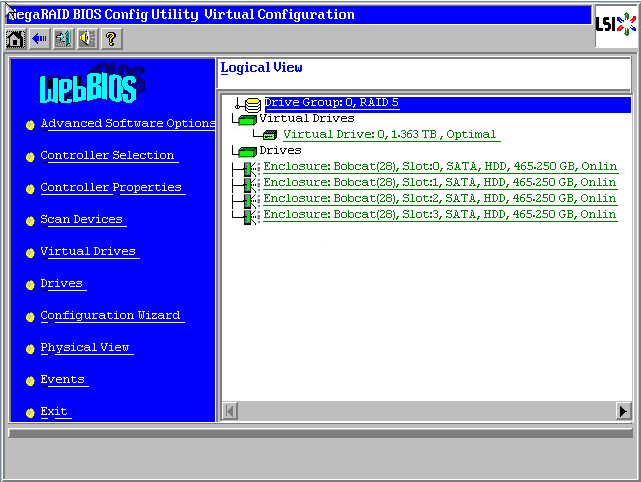

Raid5状态显示”Optimal”表示正常,Drives显示四块硬盘绿色Online正常

Adaptec

最后点击【Exit】退出,然后【Ctrl-Alt-Delete】组合键重启服务器!
