LSI系列芯片Raid卡配置raid6管理方法

本篇是配置raid6教程

服务器不管哪个厂家，哪个品牌，一般都是使用lsi芯片的raid卡。常见的都是Inspur 2008/2108 Raid卡、LSI 9240/9260/9261/ 9271 等Raid卡。

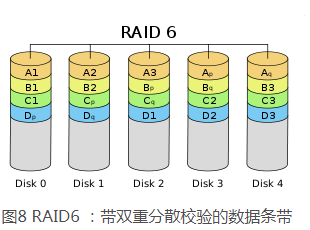

RAID6 （如图 8 ）引入双重校验的概念，它可以保护阵列中同时出现两个磁盘失效时，阵列仍能够继续工作，不会发生数据丢失。 RAID6 等级是在 RAID5 的基础上为了进一步增强数据保护而设计的一种 RAID 方式，它可以看作是一种扩展的 RAID5 等级。

RAID6 具有快速的读取性能、更高的容错能力。但是，它的成本要高于 RAID5 许多，写性能也较差，并有设计和实施非常复杂。因此， RAID6 很少得到实际应用，主要用于对数据安全等级要求非常高的场合。它一般是替代 RAID10 方案的经济性选择。

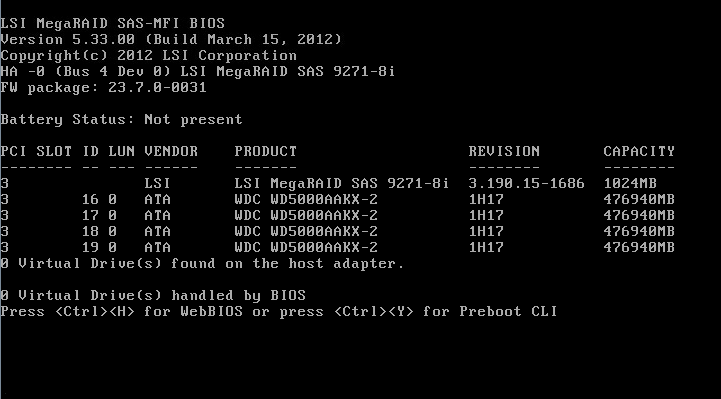

一般启动服务器后都会有相关的提示，进入raid管理界面，显示器上会出现Ctrl -H提示，

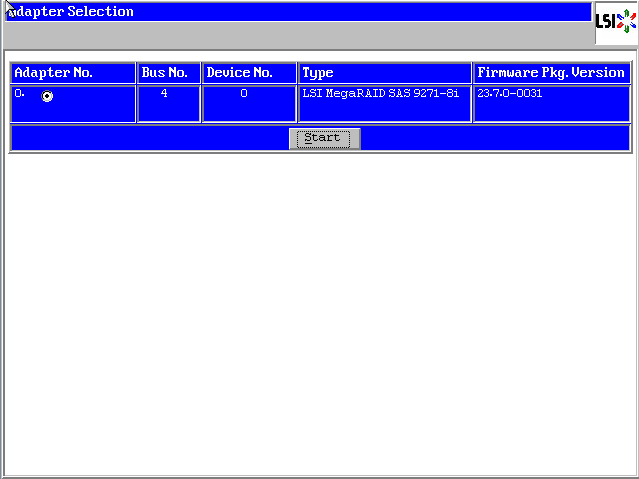

按下Ctrl -H组合键后，自检完成就会进入Raid卡配置界面，如下图。在这里可以看到Raid卡的型号和Firmware固件版本，点击【Start】按钮进入Raid卡主页。

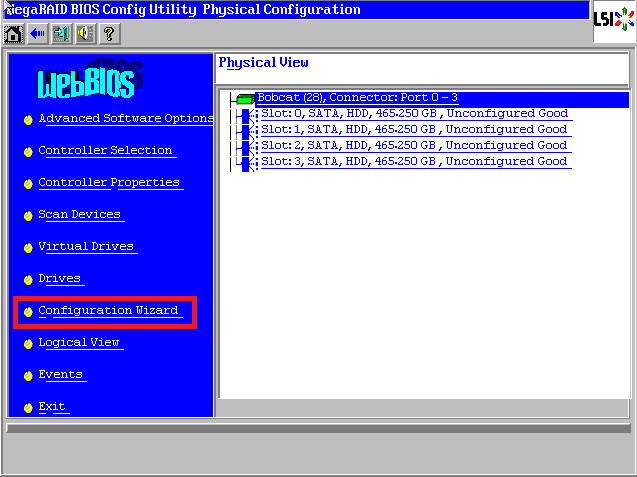

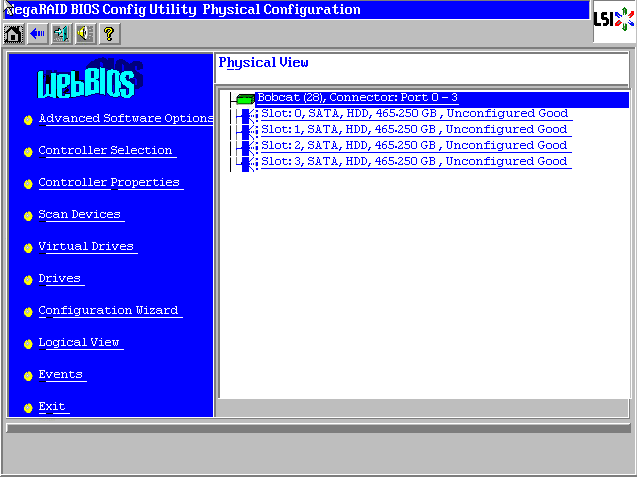

Raid卡首页叫作WebBIOS，如下图。左侧是功能菜单，右侧可以看到所有物理磁盘，本例安装了4块500G硬盘，后面所有的配置都可以在这里完成！

Raid6配置方法

在WebBIOS主页点击【Configuration Wizard】，打开配置向导

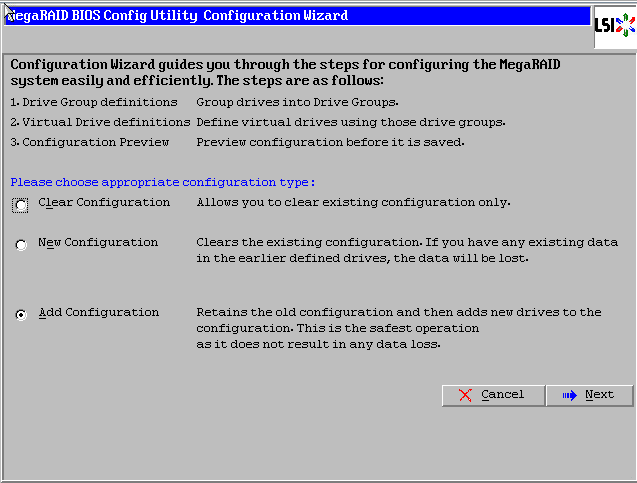

选择【Add Configuration】，点击【Next】下一步

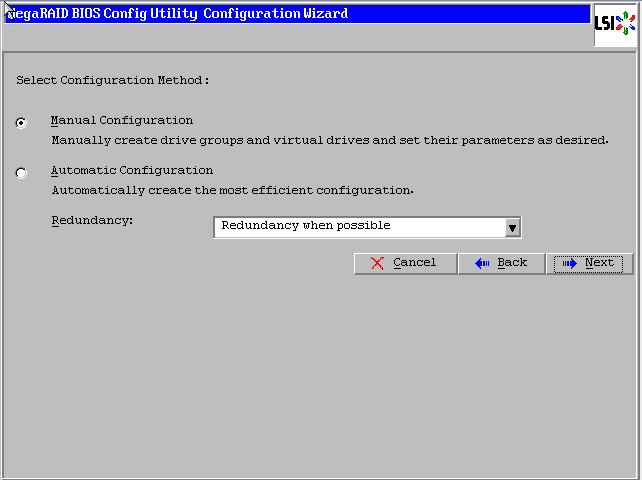

选择【Manual Configuration】，点击【Next】下一步

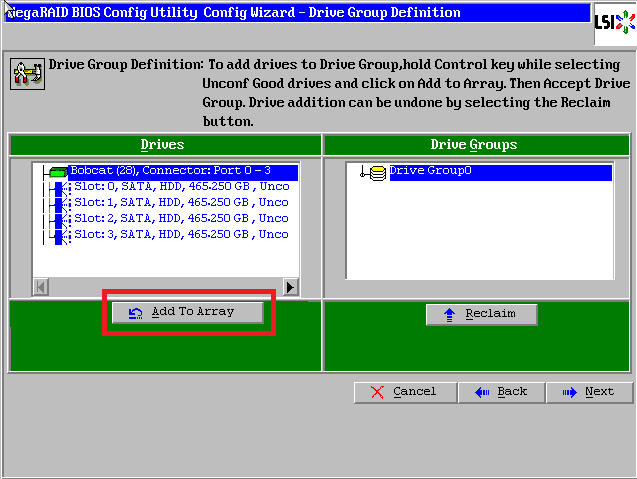

左侧方框内可以看到所有未使用的硬盘。我们选择全部（也可以逐个选择），然后点击下方的【Add to Array】将其加入到右侧方框内。

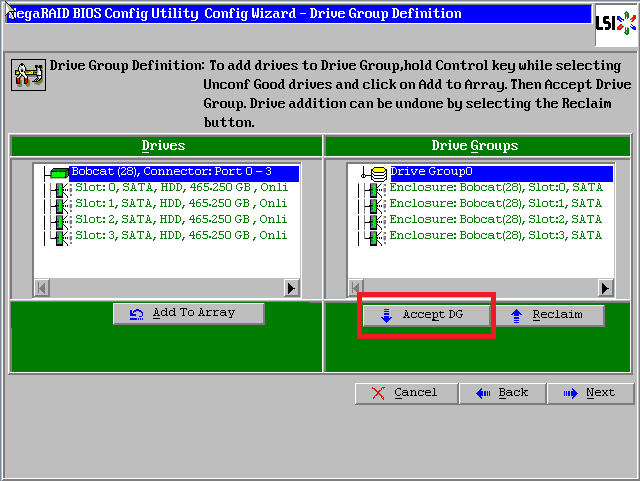

点击【Accept DG】，创建磁盘组

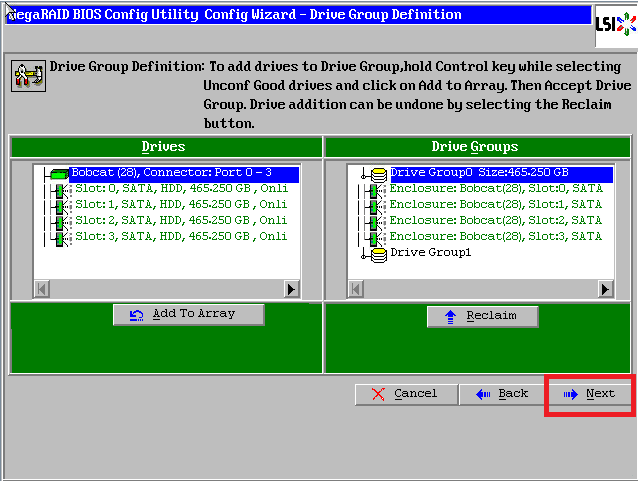

点击【Next】下一步

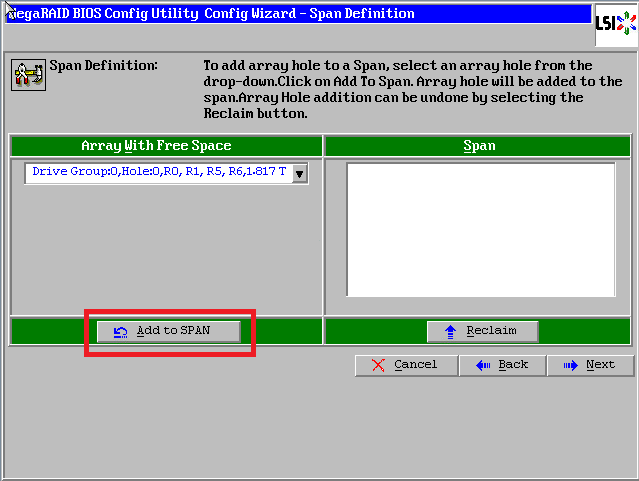

点击【Add to SPAN】，将刚才创建好的磁盘组加入到右侧方框内

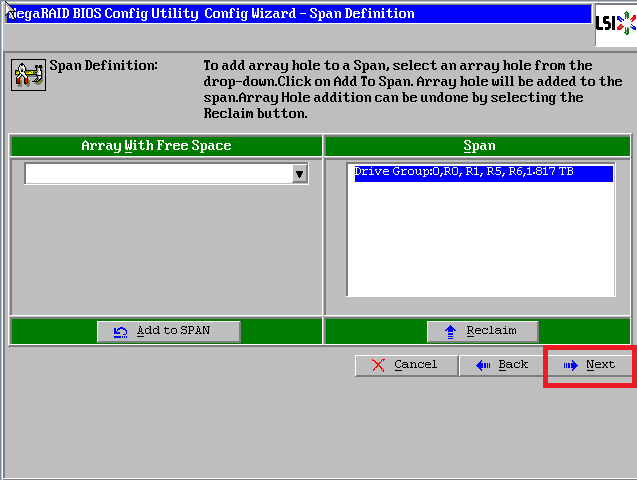

点击【Next】下一步

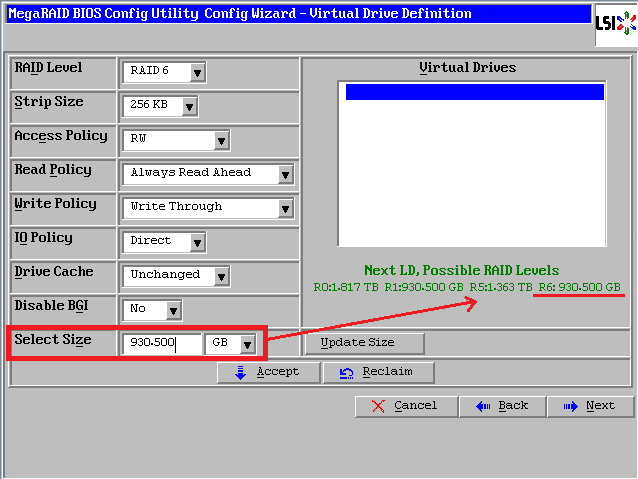

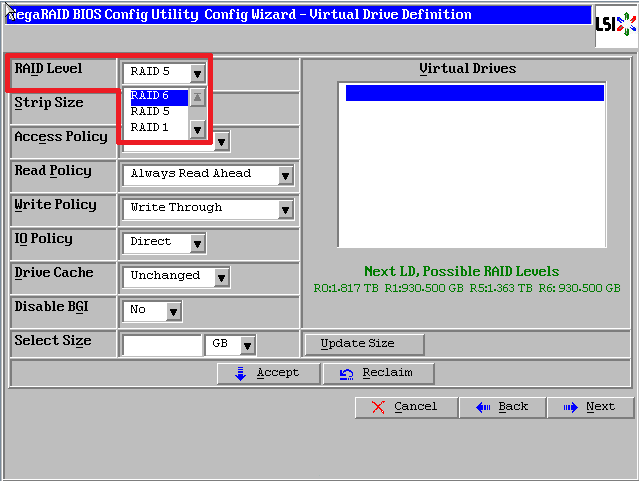

阵列参数配置：第一个参数”Raid Level”选择Raid6，其余保持默认

最后一个参数”Select Size”输入阵列容量大小，最大值可参考右侧绿字提示（其中R6代表做Raid6的最大容量），完成后点击【Accept】

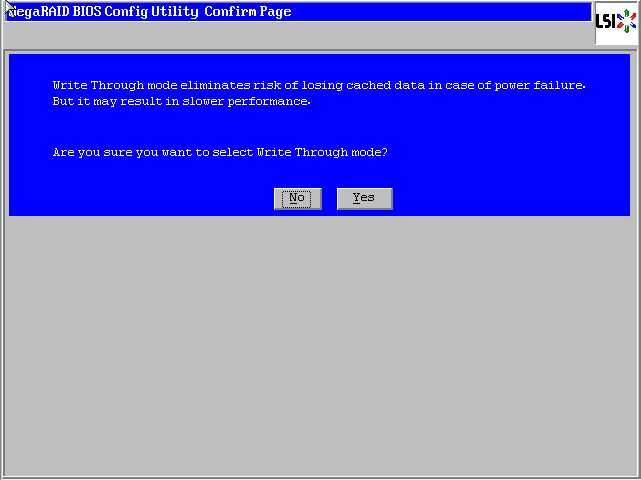

弹出的任何提示均选择【yes】

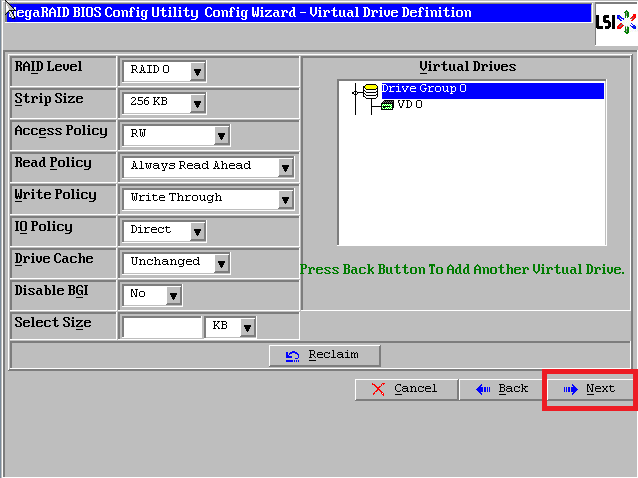

回到配置页面，点击【Next】下一步

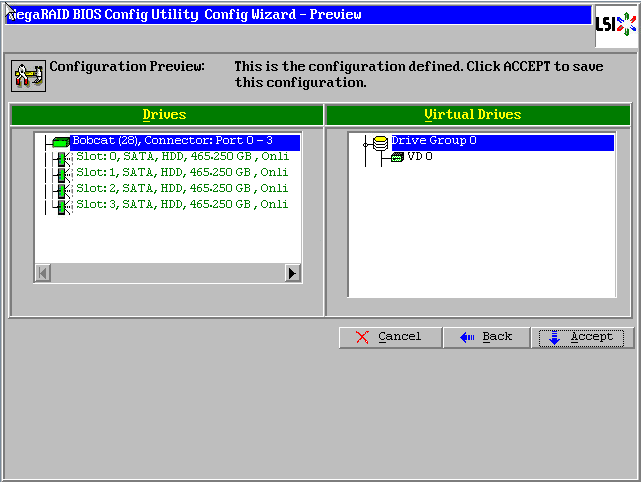

点击【Accept】配置完成！

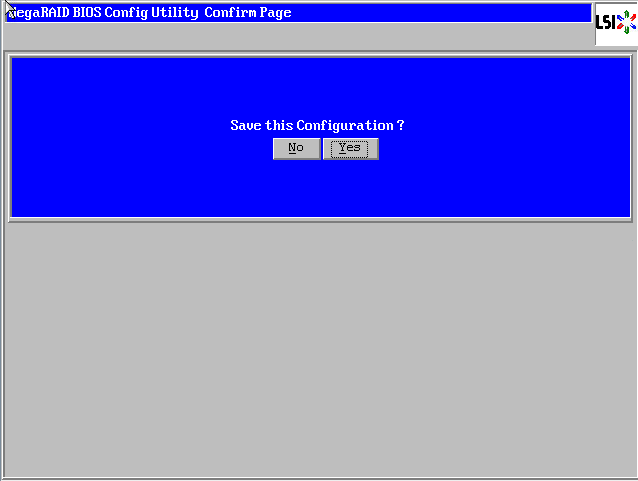

提示保存，选择【yes】

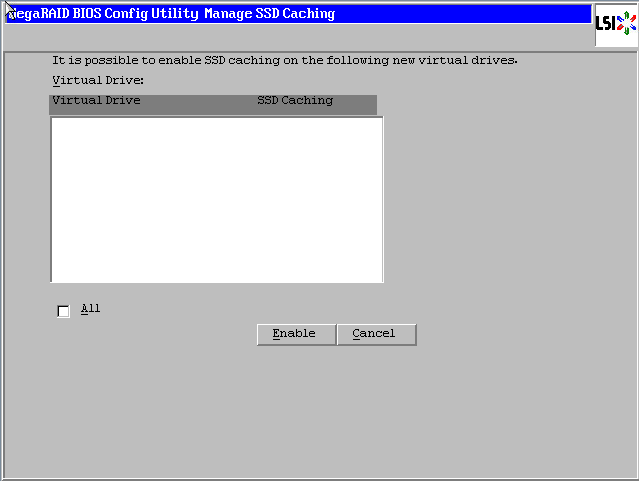

（依Raid卡型号不同，有些可能没有此功能，如没有请跳过此步）提示SSD缓存，选择【Cancel】

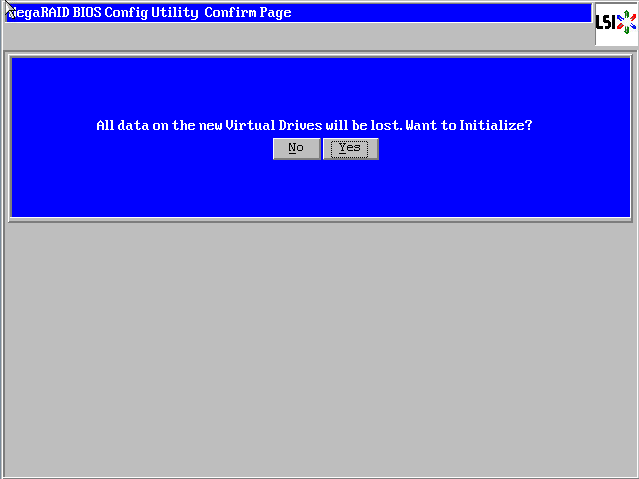

提示初始化，选择【yes】

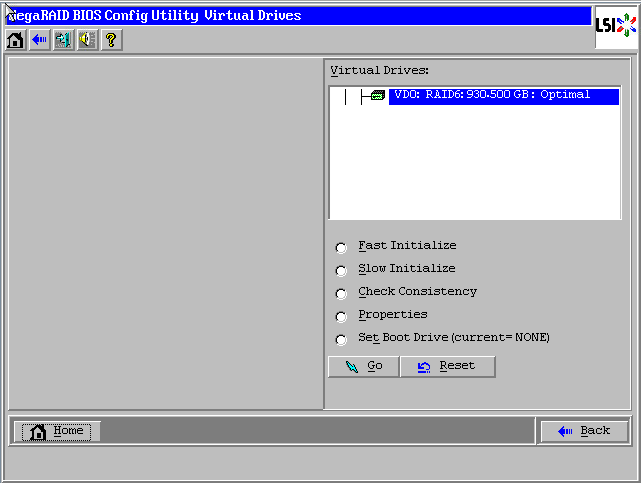

正在初始化，能看到百分比进度条（速度较快，可能一闪而过）

初始化完成！点击【Home】返回首页

阵列配置完成！

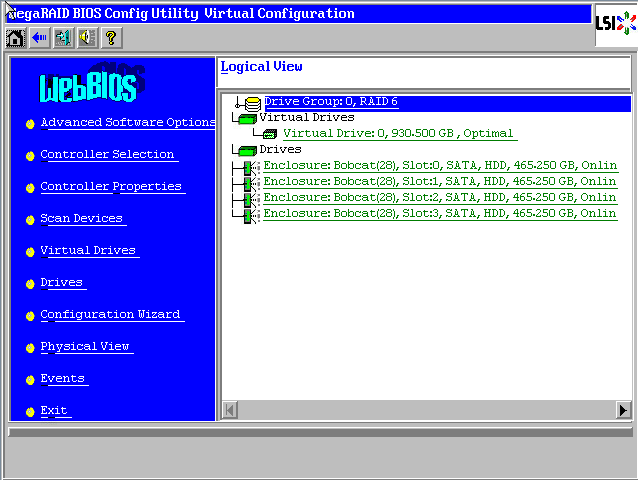

Raid6状态显示”Optimal”表示正常，Drives显示四块硬盘绿色Online正常

最后点击【Exit】退出，然后【Ctrl-Alt-Delete】组合键重启服务器！
