1.思科交换机的基本配置练习

时间:2022-09-20 15:16:44人气:作者:快盘下载我要评论

目录

交换机的基本配置——2.1.4.8

一、拓扑截图

二、实验内容

第 1 部分;基本连接、访问 CLI 和探索帮助功能

第 2 部分;探索 EXEC 模式

第 3 部分;设置时钟

三、系统评分;Check Results;

配置初始交换机设2.2.3.3

一、拓扑截图

二、实验内容

1. 检验默认交换机配置

2. 创建基本交换机配置

3. 配置 MOTD 标语

4.将配置文件保存到 NVRAM

第 5 部分; 配置 S2

三、系统评分;Check Results;

Packet Tracer - 实施基本连接2.3.2.5

一、拓扑截图

二、实验内容

第 1 部分; 对 S1 和 S2 执行基本配置

第 2 部分; 配置 PC

第 3 部分; 配置交换机管理界面

三、系统评分;Check Results;

Packet Tracer - 综合技能练习2.4.1.2

一、拓扑截图

二、实验内容

· 使用控制台连接访问每台交换机。

· 命名 ASw-1 和 ASw-2 交换机。

· 为所有线路使用 xAw6k 密码。

· 使用 6EBUp 加密口令。

· 加密所有明文口令。

· 在当日消息 (MOTD) 标语中包含 warning 一词。

· 根据地址分配表为所有设备配置编址。

· 保存配置。

· 检验所有设备之间的连接。

三、系统评分;Check Results;


交换机的基本配置——2.1.4.8

一、拓扑截图

1.思科交换机的基本配置练习

二、实验内容

第 1 部分;基本连接、访问 CLI 和探索帮助功能

第 1 步; 使用控制台电缆将 PC1 连接到 S1。

第 2 步; 与 S1 建立终端会话。

1.思科交换机的基本配置练习

1.思科交换机的基本配置练习

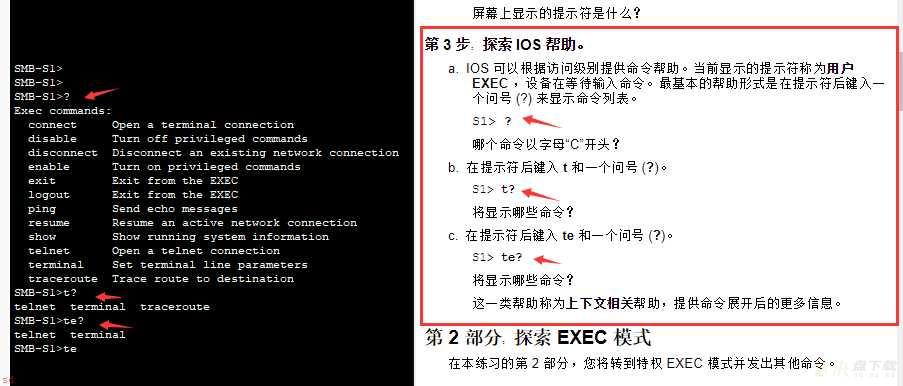

第 3 步; 探索 IOS 帮助。

1.思科交换机的基本配置练习

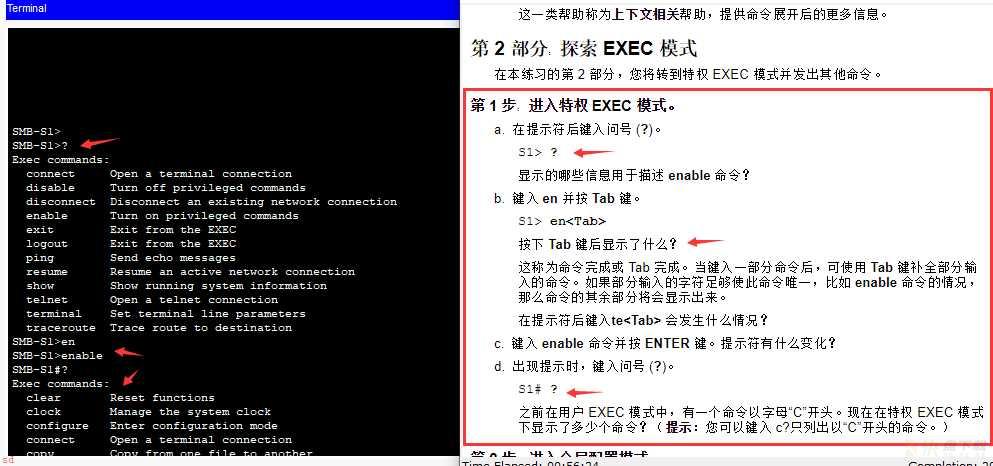

第 2 部分;探索 EXEC 模式

第 1 步; 进入特权 EXEC 模式。

1.思科交换机的基本配置练习

1.思科交换机的基本配置练习

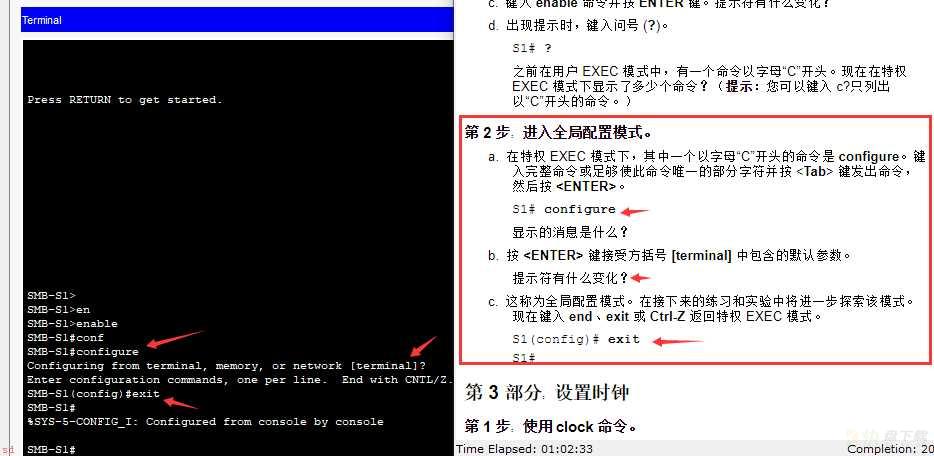

第 2 步; 进入全局配置模式。

1.思科交换机的基本配置练习

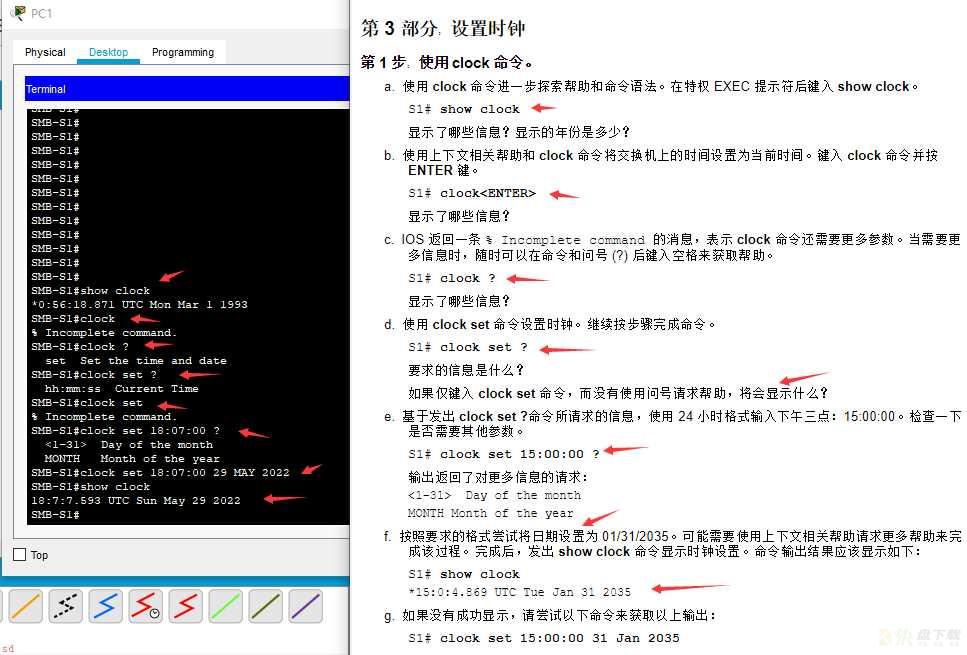

第 3 部分;设置时钟

第 1 步; 使用 clock 命令。

1.思科交换机的基本配置练习

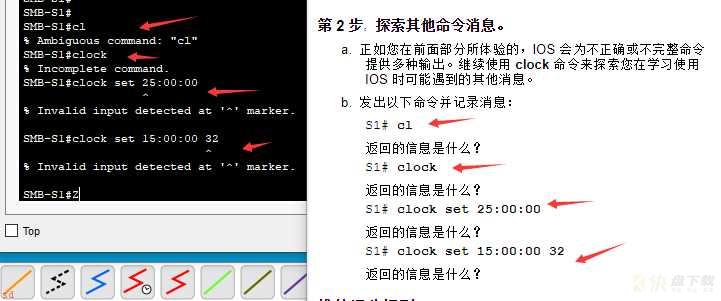

第 2 步; 探索其他命令消息。

1.思科交换机的基本配置练习

三、系统评分;Check Results;

1.思科交换机的基本配置练习

配置初始交换机设2.2.3.3

一、拓扑截图

1.思科交换机的基本配置练习

二、实验内容

1. 检验默认交换机配置

1.1 进入特权模式。

1.思科交换机的基本配置练习

1.2 检查当前交换机配置。

1.思科交换机的基本配置练习

1.思科交换机的基本配置练习

2. 创建基本交换机配置

2.1 为交换机指定名称。

1.思科交换机的基本配置练习

2.2 保护对控制台线路的访问。

1.思科交换机的基本配置练习

1.思科交换机的基本配置练习

2.3 检验控制台访问是否受到保护。

1.思科交换机的基本配置练习

2.4 保护特权模式访问。

1.思科交换机的基本配置练习

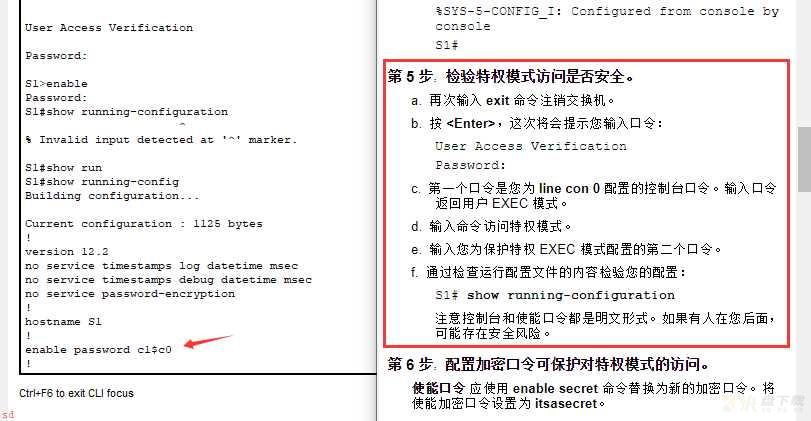

2.5 检验特权模式访问是否安全。

1.思科交换机的基本配置练习

1.思科交换机的基本配置练习

2.6 配置加密口令可保护对特权模式的访问。

1.思科交换机的基本配置练习

2.7 检验使能加密口令是否已添加到配置文件

1.思科交换机的基本配置练习

2.8加密使能密码和控制台密码。

1.思科交换机的基本配置练习

3. 配置 MOTD 标语

3.1 配置当日消息 (MOTD) 标语。

1.思科交换机的基本配置练习

4.将配置文件保存到 NVRAM

4.1 使用 show run 命令检验配置是否准确。

1.思科交换机的基本配置练习

4.2 保存配置文件。

1.思科交换机的基本配置练习

4.3 检查启动配置文件。

1.思科交换机的基本配置练习

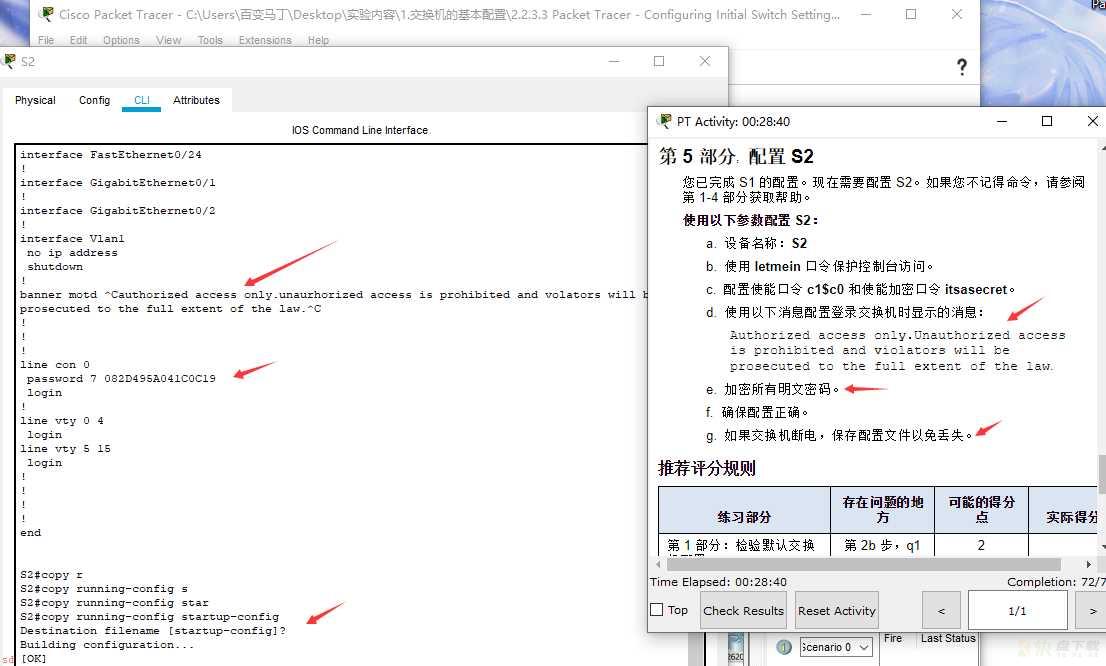

第 5 部分; 配置 S2

1.思科交换机的基本配置练习

三、系统评分;Check Results;

1.思科交换机的基本配置练习

Packet Tracer - 实施基本连接2.3.2.5

一、拓扑截图

1.思科交换机的基本配置练习

二、实验内容

第 1 部分; 对 S1 和 S2 执行基本配置

1.思科交换机的基本配置练习

1.思科交换机的基本配置练习

第 2 部分; 配置 PC

第 1 步; 使用 IP 地址配置两台 PC。

1.思科交换机的基本配置练习

第 2 步; 测试交换机的连接。

1.思科交换机的基本配置练习

第 3 部分; 配置交换机管理界面

第 1 步; 配置 S1 的 IP 地址。

1.思科交换机的基本配置练习

第2 步; 使用 IP 地址配置 S2。

1.思科交换机的基本配置练习

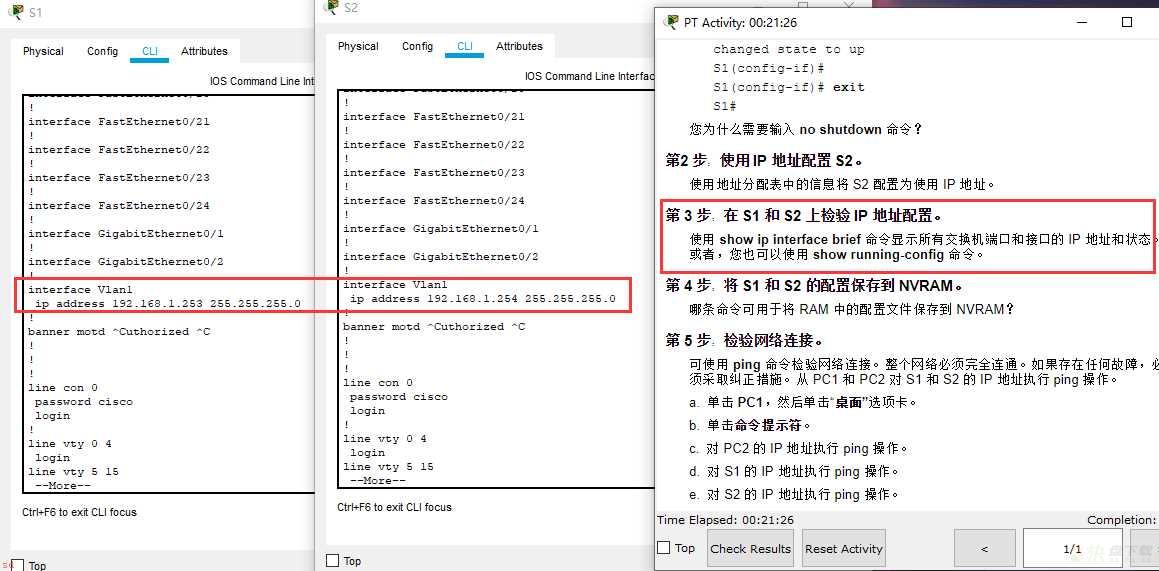

第 3 步; 在 S1 和 S2 上检验 IP 地址配置。

1.思科交换机的基本配置练习

第 4 步; 将 S1 和 S2 的配置保存到 NVRAM。

1.思科交换机的基本配置练习

第 5 步; 检验网络连接。

1.思科交换机的基本配置练习

1.思科交换机的基本配置练习

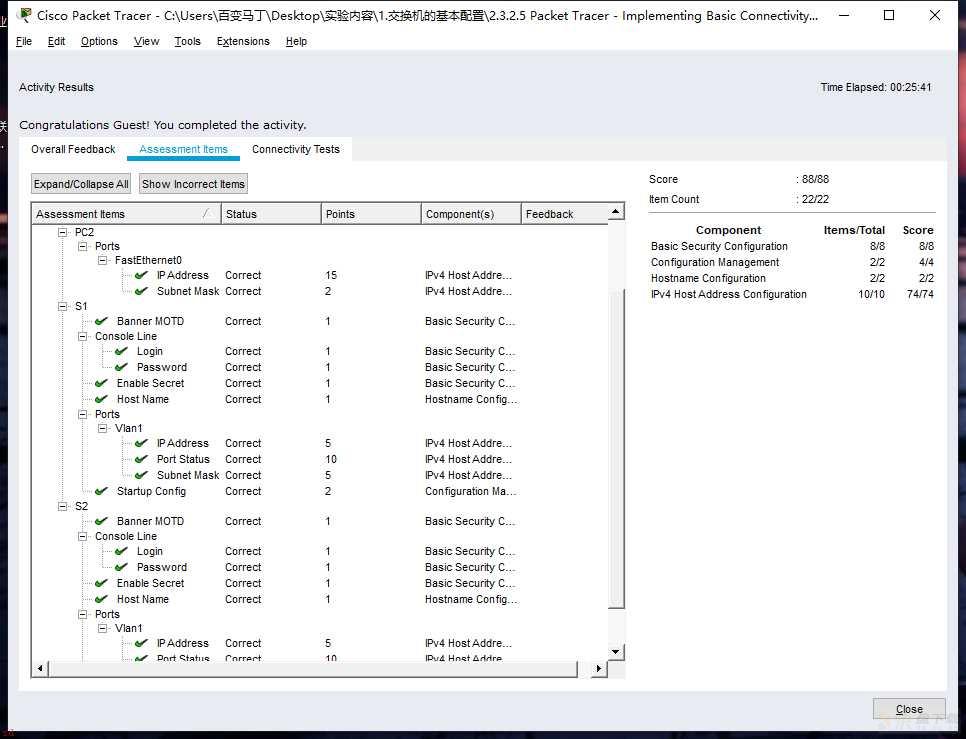

三、系统评分;Check Results;

1.思科交换机的基本配置练习

Packet Tracer - 综合技能练习2.4.1.2

一、拓扑截图

1.思科交换机的基本配置练习

二、实验内容

· 使用控制台连接访问每台交换机。

1.思科交换机的基本配置练习

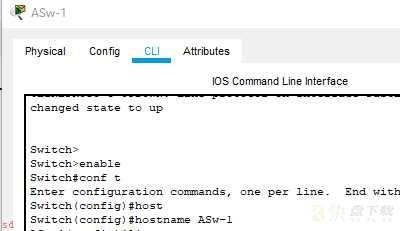

· 命名 ASw-1 和 ASw-2 交换机。

1.思科交换机的基本配置练习

1.思科交换机的基本配置练习

· 为所有线路使用 xAw6k 密码。

1.思科交换机的基本配置练习

· 使用 6EBUp 加密口令。

1.思科交换机的基本配置练习

1.思科交换机的基本配置练习

· 加密所有明文口令。

1.思科交换机的基本配置练习

1.思科交换机的基本配置练习

· 在当日消息 (MOTD) 标语中包含 warning 一词。

1.思科交换机的基本配置练习

1.思科交换机的基本配置练习

· 根据地址分配表为所有设备配置编址。

1.思科交换机的基本配置练习

1.思科交换机的基本配置练习

1.思科交换机的基本配置练习

· 保存配置。

1.思科交换机的基本配置练习

1.思科交换机的基本配置练习

· 检验所有设备之间的连接。

1.思科交换机的基本配置练习

三、系统评分;Check Results;

1.思科交换机的基本配置练习
