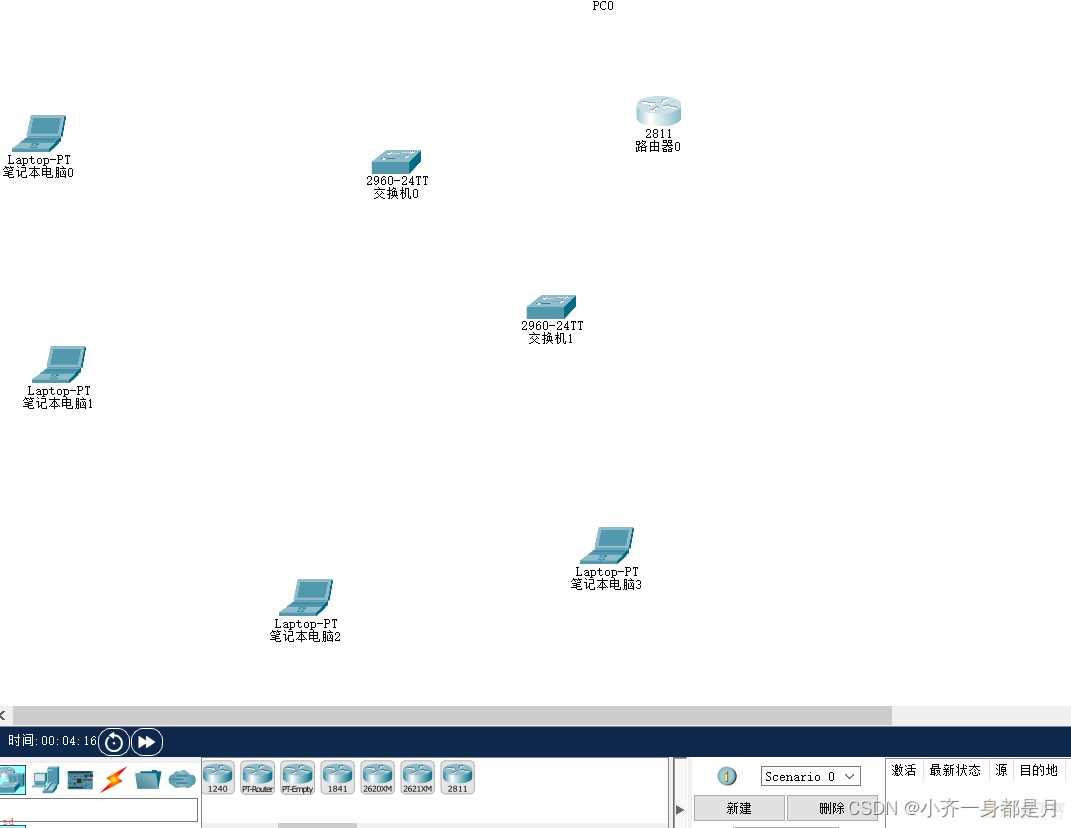

一 选择路由器;交换机;

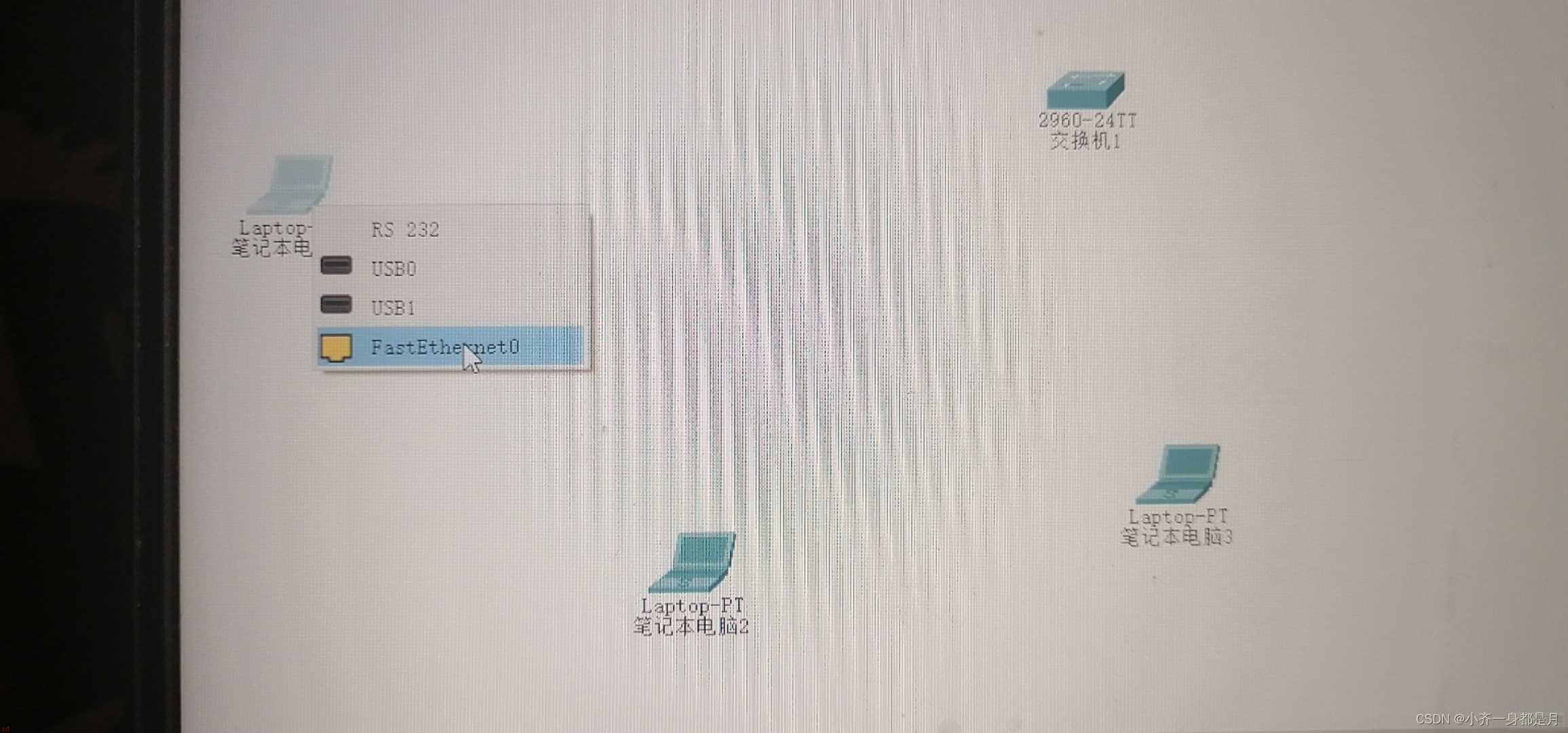

二 电脑跟交换机连接;见图选择电脑的接口;
先点击图中闪电标志 接着选择从闪电数起来的第三根线

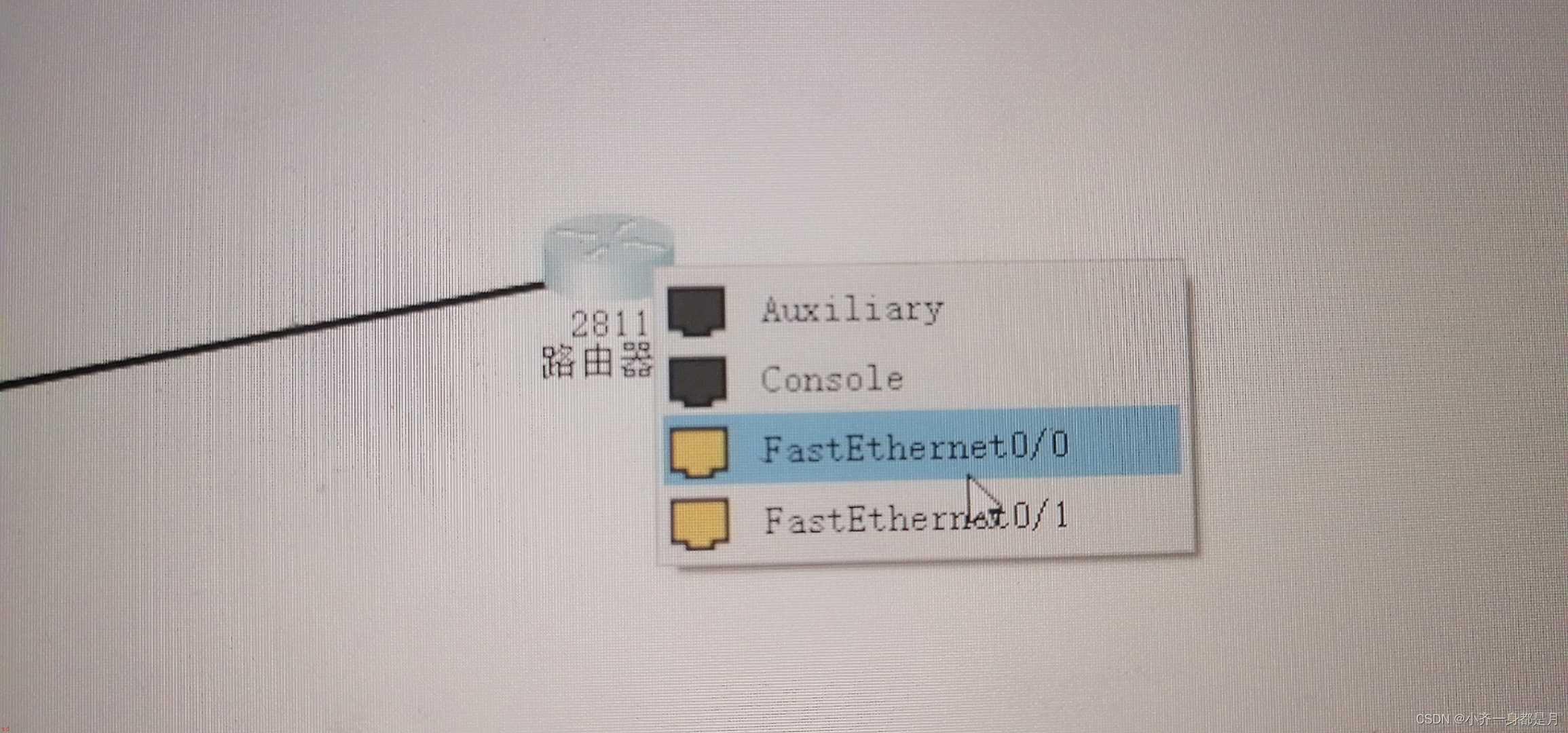

三 选择交换机的端口
四 交换机连接路由器;连接用的线跟上述一样;
五 交换机连接pc端

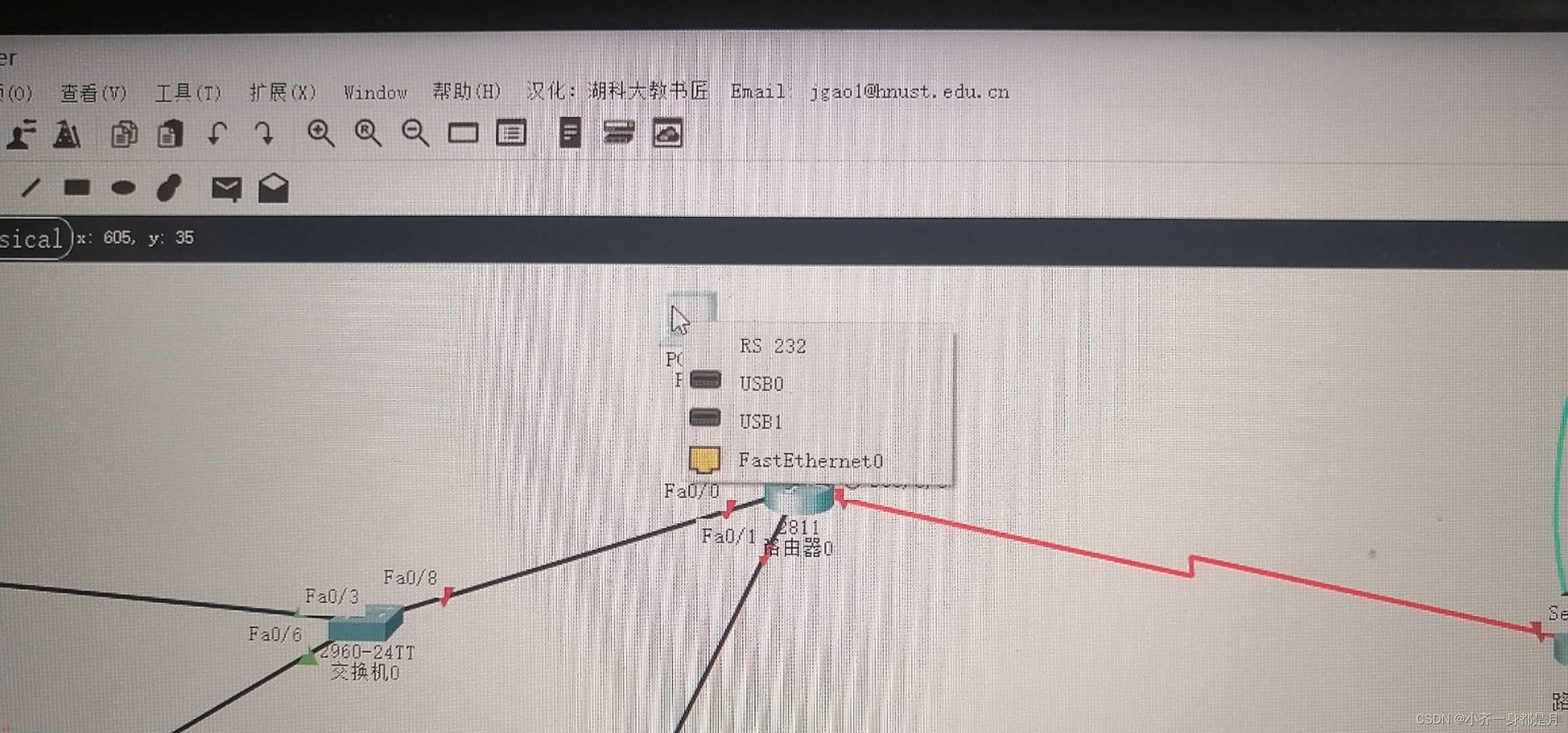

;选择RS 232 ;
选择从闪电数起来第二根蓝色的线

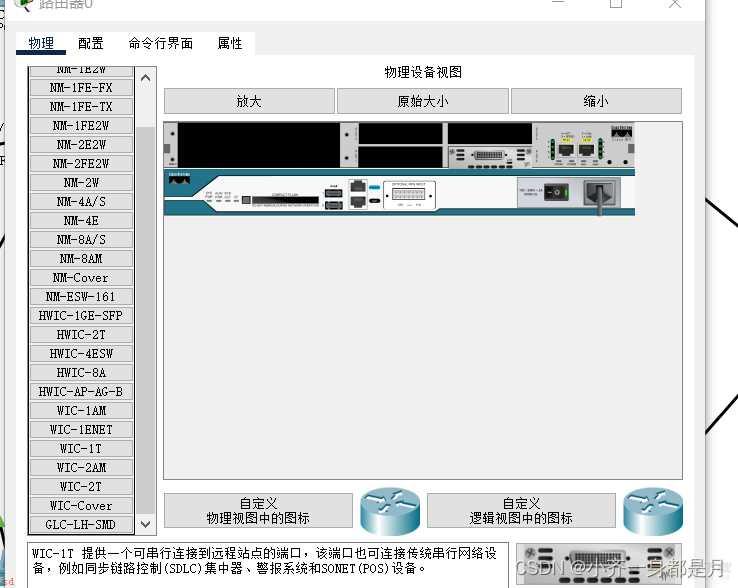

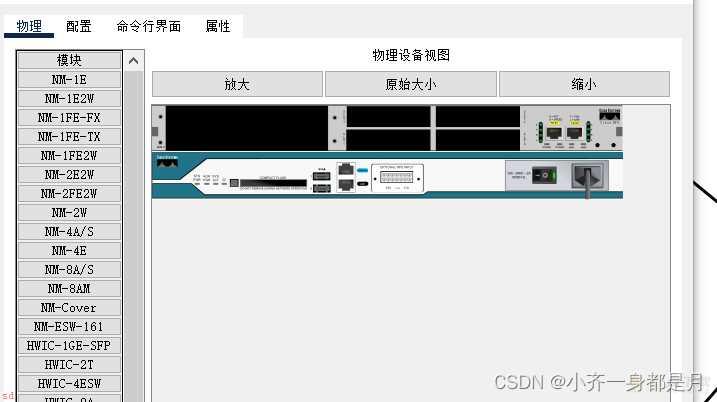

六 配置广域网;第一步关闭电源 第二步点击NM-1E 第三步利用鼠标将WIC-1T拖入右边四个黑框中的任意一个位置 第四步开启电源;

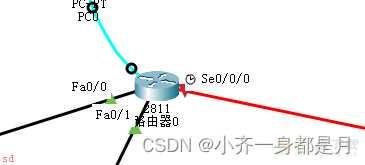

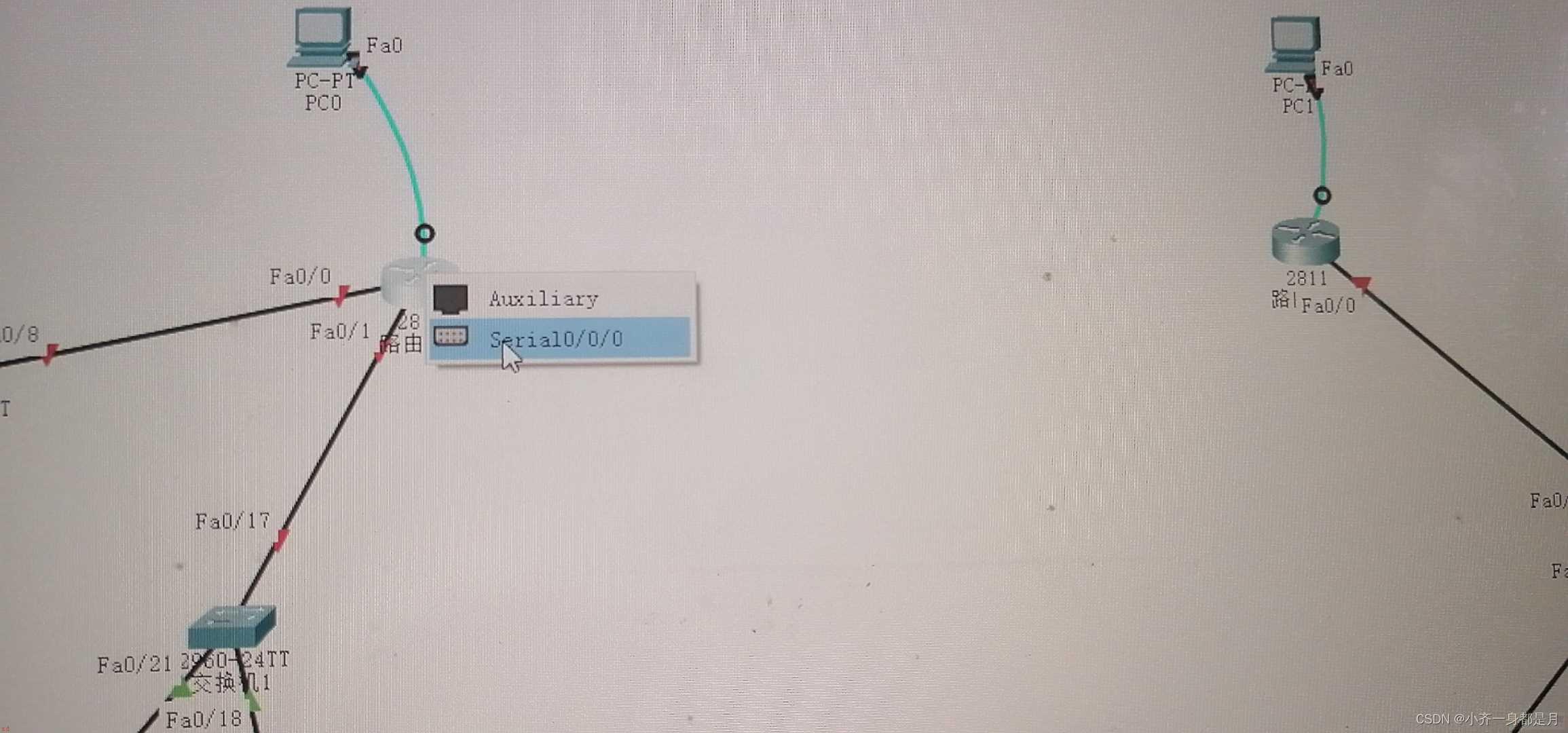

七 连接两个路由器选择带时钟图标的红线;图二从左往右数第八跟线;
八 配置电脑 0 ;2;4的ip

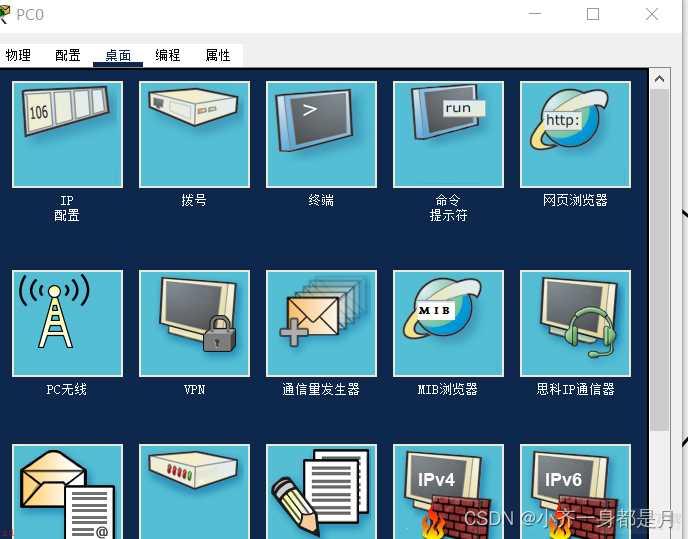

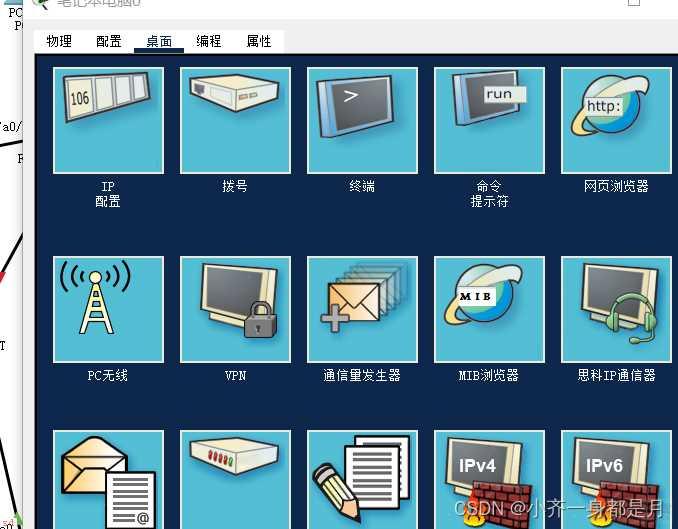

;图一点击ip配置;

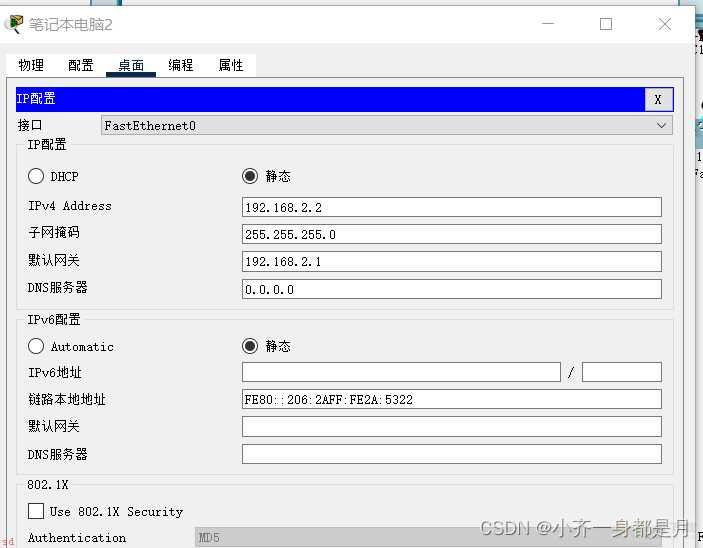

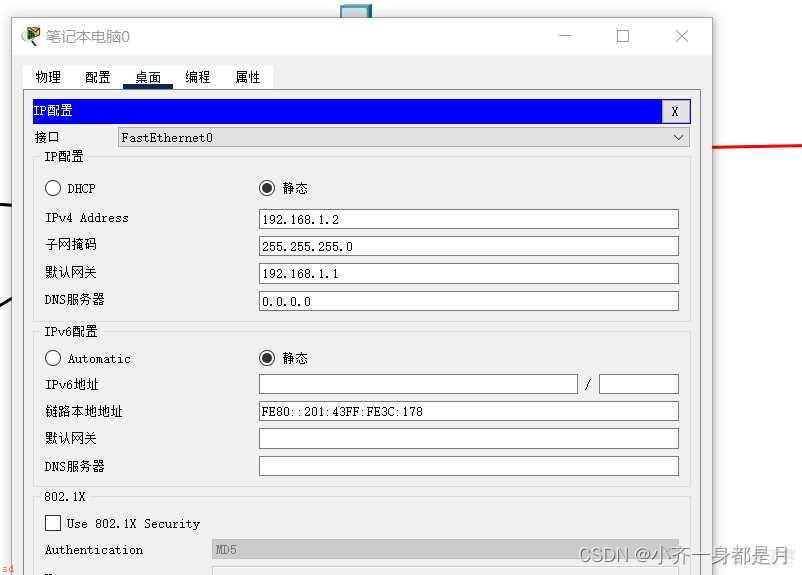

;修改前三项;
九 配置路由器

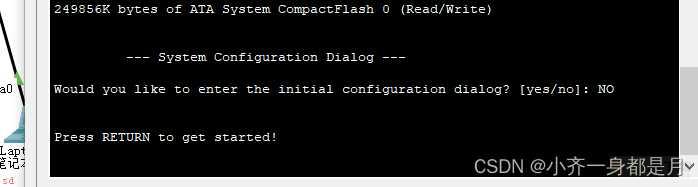

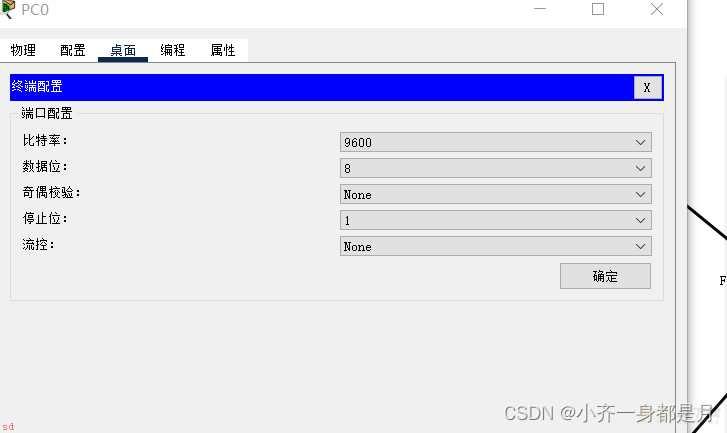

;直接点击确定;

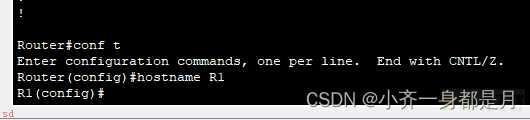

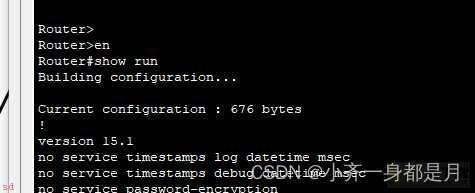

en 特权模式 show run 查看当前配置文件 conf t全局设计模式 hostname R1改名

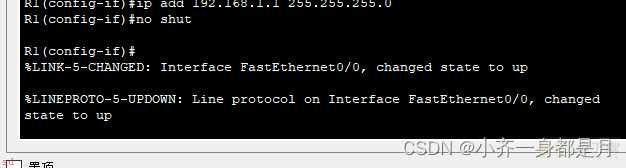

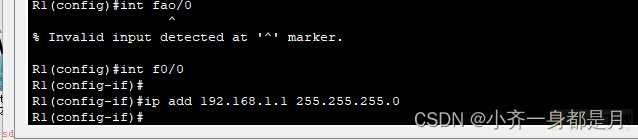

十 配置接口的ip
十一 no shut 启动

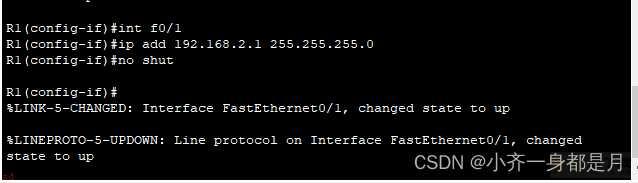

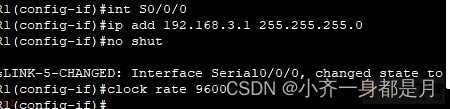

十二 配置第二个接口

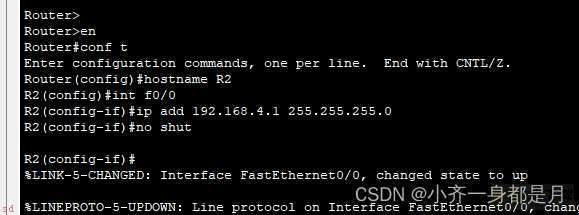

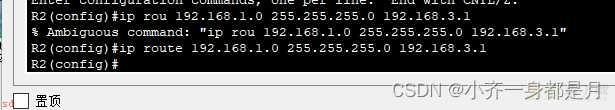

十三 配置R2 (另外一个连接路由器的pc)

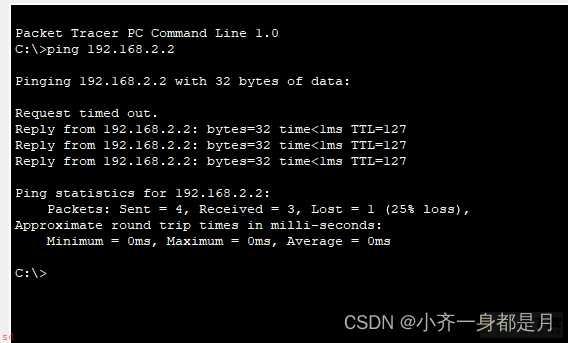

十四 笔记本电脑零 ping 笔记本电脑1

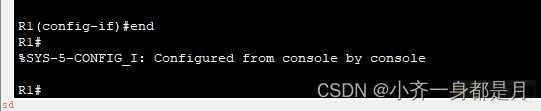

end 退到特权模式

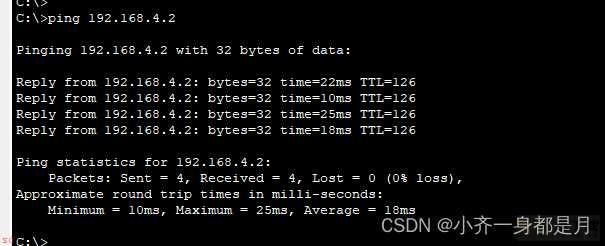

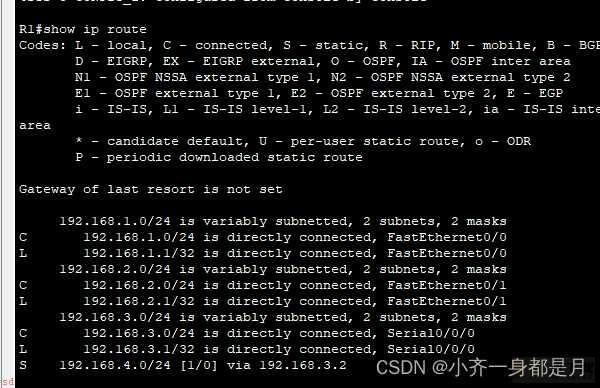

十五 ping 通两个路由器下边的电脑

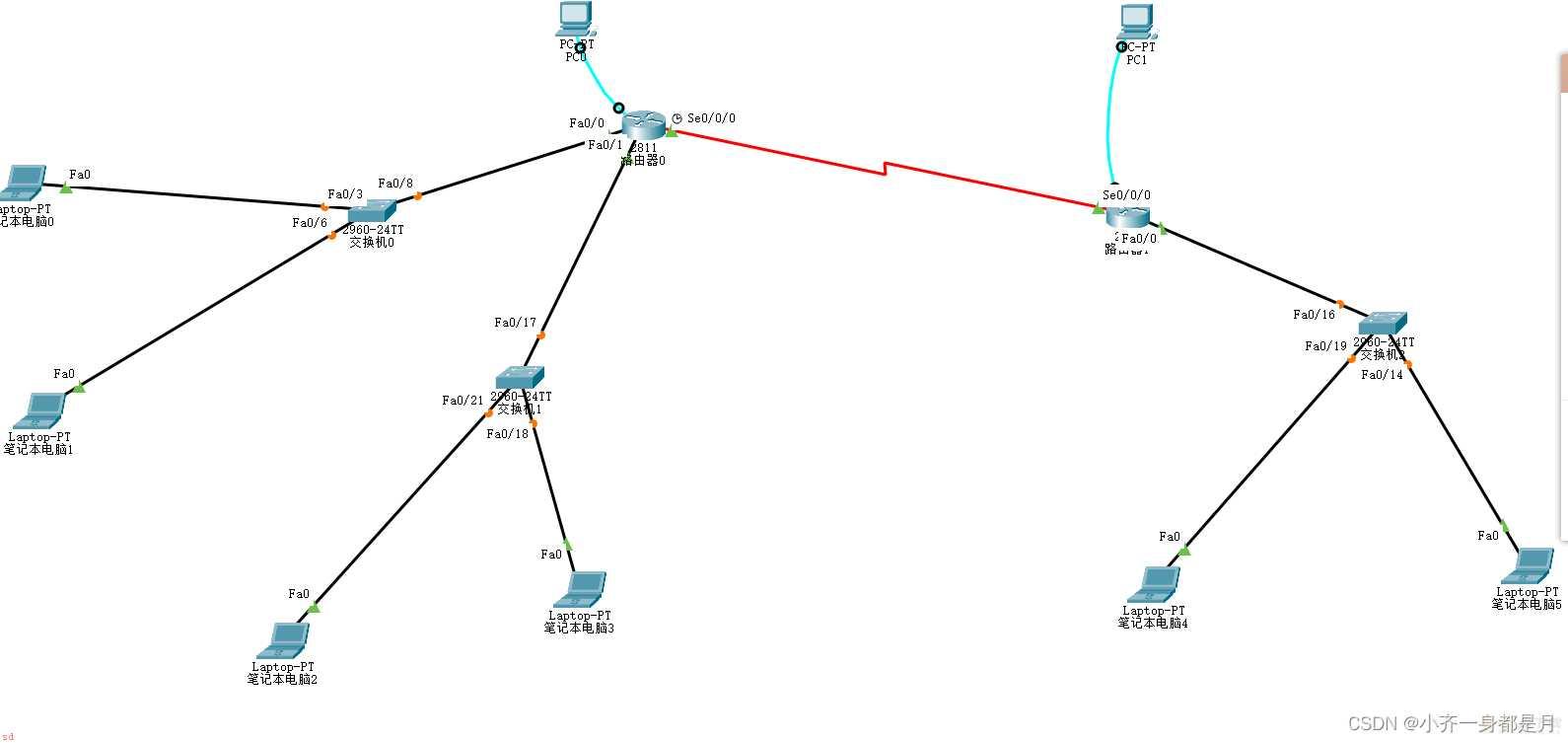

十六 最终完成图
