Seq2Seq[1]框架最初是在神经机器翻译（Neural Machine Translation，NMT）领域中提出，用于将一种语言（sequence）翻译成另一种语言（sequence）。其结构如下图所示：
在Seq2Seq框架中包含了Encoder和Decoder两个部分。在Encoder阶段，通过神经网络将原始的输入
left { x_1,x_2,cdots,x_{T_x} ight }转换成固定长度的中间向量
left { c_1,c_2,cdots,c_l ight }，在Decoder阶段，将此中间向量作为输入，得到最终的输出
left { y_1,y_2,cdots,y_{T_y} ight }。
在Encoder和Decoder部分，需要模型能够对时序数据建模，在NLP中，通常使用两种方式对时序数据建模，一种是以RNN[2]，LSTM[3]为主的建模方法；另一种是以CNN[4]，[5]为主的建模方法。

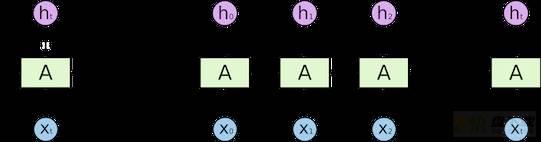

以RNN为例，其基本机构如下图所示：
在基于RNN的建模方法中，
t时刻的状态更新依赖于
t-1时刻的输出，即
t时刻的状态更新公式为：
h_t=fleft ( Uh_{t-1}+Wx_t+b ight )在RNN的基础上衍生出很多优化的方案，如对于长距离依赖问题的优化，提出了LSTM以及GRU等模型；对于单向建模能力的问题，提出了双向的RNN模型，提升了对时序数据的建模能力。以简单的RNN为例，从上可以看出，RNN最大的问题是不容易并行化。因为
t时刻的状态更新依赖于
t-1时刻的输出，所以必须先计算出
t-1时刻的输出。
第二种是CNN的建模方法，以TextCNN[4]，[5]模型为例：
以最外层的红色为例，设置不同的filter的大小
N，如上图中filter的大小为2，通过filter的移动，可以计算filter内
N个词之间的相互依赖关系。与RNN相比，基于CNN的建模方法中，filter的计算是完全可以并行计算，是对RNN计算效率的极大提高。CNN与RNN对词的建模可以通过下图[6]进一步说明。
从图中可以看出，CNN和RNN都是对变长序列的一种“局部编码”：卷积神经网络是基于N-gram的局部编码；而对于循环神经网络，由于梯度消失等问题也只能建立短距离依赖。要解决这种短距离依赖的“局部编码”问题，建立输入序列之间的长距离依赖关系，可以使用以下两种方法：一种方法是增加网络的层数，通过一个深层网络来获取远距离的信息交互，另一种方法是使用全连接网络[6]。全连接网络如下图所示：
然而，全连接网络虽然可以对远距离依赖建模，但是无法处理变长的输入序列，同时，在全连接网络中，缺失了词之间的顺序信息。不同的输入长度，其连接权重的大小也是不同的。
综上，基于RNN，CNN以及全连接网络建模方法存在着以下的问题：
长距离依赖问题（RNN，CNN）并行问题（RNN）变长输入问题，词序信息问题（全连接网络）为了能提升Seq2Seq框架的性能，在Seq2Seq框架中引入了Attention机制[7]，Attention机制通过对训练数据的学习，对其输入
mathbf{x}的每一个特征赋予不同的权重，从而学习到对于目标更重要的信息，让模型具有更高的准确率。在Seq2Seq中引入Attention机制如下图所示：
其中，Attention的计算体现在针对不同的Decoder输出
y_t，都有一个对应的上下文向量
c_t，
y_t的计算公式为：
y_t=fleft ( y_{t-1},s_{t-1},c_t ight )其中，
c_t为：
c_i=sum_{j=1}^{T_x}alpha _{ij}h_j其中，
alpha _{ij}为归一化权重，其具体为：
alpha _{ij}=frac{expleft ( e_{ij} ight )}{sum_{k=1}^{T_x}expleft ( e_{ik} ight )}其中，
e_{ij}表示的是第
i个输出前一个隐藏层状态
s_{i-1}与第
j个输入隐层向量
h_j之间的相关性，可以通过一个MLP神经网络进行计算，即：
e_{ij}=aleft ( s_{i-1},h_j ight )=v_a^Ttanhleft ( W_as_{i-1}+U_ah_j ight )上述的公式也表示了一般性的Attention的计算过程，即：
计算Attention得分：e_i=aleft ( mathbf{u} ,mathbf{v} _i ight )归一化：alpha _i=frac{e_i}{sum_{i}e_i }输出：c=sum_{i} alpha _imathbf{v} _i通常，一个Attention函数可以被描述成一个映射，其中该映射的输入是一个query和一组key-value对，其具体过程可以通过如下的图表示[8]：
与上式对应，Query为上式中的
mathbf{u}，Key=Value为上式中的
mathbf{v} _i。Self-Attention是一种特殊的Attention机制，即对于Query，为每一个
mathbf{v} _i，即Query=Key=Value。以句子“The animal didn’t cross the street because it was too tired”[9]为例，计算Self-Attention的过程如下图所示：
以右侧的词为Query，Query与左侧的每一个Key计算Attention得分，从上图可以看出，Query（it_）与Key（animal_）的Attention得分比较大。Self-Attention的一般形式为：
softmaxleft ( XX^T ight ) X，Self-Attention的整个过程可由下图表示：
与上述全连接不同的是，Self-Attention不再受变长输入的影响。
Self-Attention的提出解决了传统RNN模型的长距离依赖，不易并行的问题。虽然Self-Attention有这些优点，但是基本的Self-Attention本身并不能捕获词序信息，Google于2017年提出了解决Seq2Seq问题的Transformer模型[10]，用Self-Attention的结构完全代替了传统的基于RNN的建模方法，同时在Transformer的模块中加入了词序的信息，最终在翻译任务上取得了比RNN更好的成绩。
在Transformer中依旧保留了Seq2Seq的Encoder+Decoder框架，在Encoder阶段对源文本编码，生成Embedding，记为
c，在Decoder阶段，综合已生成的文本与Encoder阶段的Embedding，已生成的文本记为
y_1,y_2,cdots ,y_{t-1}，生成当前的词
y_t，即：
y_t=fleft ( y_tmid y_1,y_2,cdots ,y_{t-1},c ight )对于传统不带Attention的Seq2Seq框架中，Encoder阶段生成Embedding是固定不变的，如下图所示：
对于带有Attention的Seq2Seq框架中，Encoder阶段生成Embedding会根据当前需要预测的值计算一个动态的Embedding，具体如下图所示：
对于Transformer框架中的Encoder，会采用第二种方案。
Transformer的网络结构如下图所示：
和大多数的Seq2Seq模型一样，在Transformer的结构中，同样是由Encoder（上图中的左侧部分）和Decoder（上图中的右侧部分）两个部分组成。以TensorFlow Core[11]的代码讲解为例子，帮助理解Transformer的整个结构。
Encoder部分的结构如下图所示：
在Encoder部分，通过堆叠多个特定模块（如图中Nx部分），在文章[10]中，选择
N=6。在该模块中，每个Layer由两个sub-layer组成，分别为Multi-Head Self-Attention和Feed Forward Network，在两个sub-layer中，都增加了残差连接和Layer Normalization操作，残差连接和Layer Normalization的作用是便于构建深层的网络，防止梯度弥散现象的出现。在参考文献[11]中的代码如下所示：
class Encoder(tf.keras.layers.Layer):
def __init__(self, num_layers, d_model, num_heads, dff, input_vocab_size,
maximum_position_encoding, rate=0.1):
super(Encoder, self).__init__()
self.d_model = d_model # 向量的维度
self.num_layers = num_layers # 编码层的层数，上图中的Nx部分
self.embedding = tf.keras.layers.Embedding(input_vocab_size, d_model) # 生成词向量
self.pos_encoding = positional_encoding(maximum_position_encoding,
self.d_model) # 生成位置编码
self.enc_layers = [EncoderLayer(d_model, num_heads, dff, rate)
for _ in range(num_layers)] # 每一个编码层函数
self.dropout = tf.keras.layers.Dropout(rate) # dropout
def call(self, x, training, mask):
seq_len = tf.shape(x)[1] # 文本长度
# 将嵌入和位置编码相加。
x = self.embedding(x) # (batch_size, input_seq_len, d_model) 词向量
x *= tf.math.sqrt(tf.cast(self.d_model, tf.float32)) # 参见下面注意点
x += self.pos_encoding[:, :seq_len, :] # 与位置编码相加
x = self.dropout(x, training=training) # dropout
for i in range(self.num_layers):
x = self.enc_layers[i](x, training, mask) # 每一个独立层的输出作为下一个独立层的输入
return x # (batch_size, input_seq_len, d_model) sqrt{d_{model}}注：在文献[10]中提到在Embedding层，乘以权重
。
在Transformer中摒弃了RNN的模型，使用基于Self-Attention模型，相比于RNN模型，基于Self-Attention的模型能够缓解长距离依赖以及并行的问题，然而，一般的Self-Attention模型中是无法对词序建模的，词序对于文本理解是尤为重要的，因此在文章[10]中，作者提到了两种位置编码（Positional Encoding）方法，然后将词的Embedding和位置的Embedding相加，作为最终的输入Embedding。两种位置编码分别为：
用不同频率的sin和cos函数计算学习出Positional Embedding通过经过实验发现两者的结果一样，最终作者选择了第一种方法：
PE_{left ( pos,2i ight ) }=sin left ( pos/1000^{2i/d_{model}} ight )PE_{left ( pos,2i+1 ight ) }=cos left ( pos/1000^{2i/d_{model}} ight )位置编码的代码在文献[11]中为：
def get_angles(pos, i, d_model): # 计算函数内的部分
angle_rates = 1 / np.power(10000, (2 * (i//2)) / np.float32(d_model))
return pos * angle_rates
def positional_encoding(position, d_model):
angle_rads = get_angles(np.arange(position)[:, np.newaxis],
np.arange(d_model)[np.newaxis, :],
d_model)
# 将 sin 应用于数组中的偶数索引（indices）；2i
angle_rads[:, 0::2] = np.sin(angle_rads[:, 0::2])
# 将 cos 应用于数组中的奇数索引；2i+1
angle_rads[:, 1::2] = np.cos(angle_rads[:, 1::2])
pos_encoding = angle_rads[np.newaxis, ...] # 最终的位置编码向量
return tf.cast(pos_encoding, dtype=tf.float32) 通过原始词向量和位置向量相加，便得到了最终的带有位置信息的词向量。
得到了词向量的序列后，假设为
mathrm{X}，在Transformer中，通过线性变换分别得到
mathrm{Q}，
mathrm{K}，
mathrm{V}，其计算过程如下图[9]所示：
这里使用线性变换得到
mathrm{Q}，
mathrm{K}，
mathrm{V}是为了进一步提升模型的拟合能力。
在Transformer中，使用的是Scaled Dot-Product Attention，其具体计算方法为：
Attentionleft ( Q,K,V ight )=softmaxleft ( frac{QK^T}{sqrt{d_k} } ight )V对于
frac{1}{sqrt{d_k} }，其最主要的目的是对点积缩放。
d_k引参考文献[11]：假设Q和K的均值为0，方差为1。它们的矩阵乘积将有均值为0，方差为
，因此使用
d_k的平方根被用于缩放。因为Q和K的矩阵乘积的均值本应该为0，方差本应该为1，这样可以获得更平缓的softmax。当维度很大时，点积结果会很大，会导致softmax的梯度很小。为了减轻这个影响，对点积进行缩放。
计算过程可由下图表示：
Scaled Dot-Product Attention模块的代码在文献[11]中为：
def scaled_dot_product_attention(q, k, v, mask):
"""计算注意力权重。
q, k, v 必须具有匹配的前置维度。
k, v 必须有匹配的倒数第二个维度，例如：seq_len_k = seq_len_v。
虽然 mask 根据其类型（填充或前瞻）有不同的形状，
但是 mask 必须能进行广播转换以便求和。
参数:
q: 请求的形状 == (..., seq_len_q, depth)
k: 主键的形状 == (..., seq_len_k, depth)
v: 数值的形状 == (..., seq_len_v, depth_v)
mask: Float 张量，其形状能转换成
(..., seq_len_q, seq_len_k)。默认为None。
返回值:
输出，注意力权重
"""
matmul_qk = tf.matmul(q, k, transpose_b=True) # (..., seq_len_q, seq_len_k), Q*K^T
# 缩放 matmul_qk
dk = tf.cast(tf.shape(k)[-1], tf.float32) # 计算dk
scaled_attention_logits = matmul_qk / tf.math.sqrt(dk) # 缩放
# 将 mask 加入到缩放的张量上。
if mask is not None:
scaled_attention_logits += (mask * -1e9)
# softmax 在最后一个轴（seq_len_k）上归一化，因此分数
# 相加等于1。
attention_weights = tf.nn.softmax(scaled_attention_logits, axis=-1) # (..., seq_len_q, seq_len_k) # 归一化
output = tf.matmul(attention_weights, v) # (..., seq_len_q, depth_v) # 乘以V
return output, attention_weights 通过多个Scaled Dot-Product Attention模块的组合，就形成了Multi-Head Self-Attention，其过程如下图所示：
其过程可以表示为：
MultiHeadleft ( Q,K,V ight ) =Concatleft ( head_1,cdots, head_h ight ) W^o其中，每一个
head_i就是一个Scaled Dot-Product Attention。Multi-head Attention相当于多个不同的Scaled Dot-Product Attention的集成，引入Multi-head Attention可以扩大模型的表征能力，同时这里面的
h个Scaled Dot-Product Attention模块是可以并行的，没有层与层之间的依赖，相比于RNN，可以提升效率。
Multi-head Attention模块的代码在文献[11]中为：
class MultiHeadAttention(tf.keras.layers.Layer):
def __init__(self, d_model, num_heads):
super(MultiHeadAttention, self).__init__()
self.num_heads = num_heads # h的个数
self.d_model = d_model # 向量的维度
assert d_model % self.num_heads == 0
self.depth = d_model // self.num_heads
self.wq = tf.keras.layers.Dense(d_model) # 权重矩阵，用于和Q相乘
self.wk = tf.keras.layers.Dense(d_model) # 权重矩阵，用于和K相乘
self.wv = tf.keras.layers.Dense(d_model) # 权重矩阵，用于和V相乘
self.dense = tf.keras.layers.Dense(d_model) # 权重矩阵，用于最终输出
def split_heads(self, x, batch_size):
"""分拆最后一个维度到 (num_heads, depth).
转置结果使得形状为 (batch_size, num_heads, seq_len, depth)
"""
x = tf.reshape(x, (batch_size, -1, self.num_heads, self.depth))
return tf.transpose(x, perm=[0, 2, 1, 3])
def call(self, v, k, q, mask):
batch_size = tf.shape(q)[0]
q = self.wq(q) # (batch_size, seq_len, d_model)
k = self.wk(k) # (batch_size, seq_len, d_model)
v = self.wv(v) # (batch_size, seq_len, d_model)
q = self.split_heads(q, batch_size) # (batch_size, num_heads, seq_len_q, depth)
k = self.split_heads(k, batch_size) # (batch_size, num_heads, seq_len_k, depth)
v = self.split_heads(v, batch_size) # (batch_size, num_heads, seq_len_v, depth)
# scaled_attention.shape == (batch_size, num_heads, seq_len_q, depth)
# attention_weights.shape == (batch_size, num_heads, seq_len_q, seq_len_k)
scaled_attention, attention_weights = scaled_dot_product_attention(
q, k, v, mask) # 计算Scaled dot product attention
scaled_attention = tf.transpose(scaled_attention, perm=[0, 2, 1, 3]) # (batch_size, seq_len_q, num_heads, depth)
# 将多个scaled attention通过concat连接在一起
concat_attention = tf.reshape(scaled_attention,
(batch_size, -1, self.d_model)) # (batch_size, seq_len_q, d_model)
output = self.dense(concat_attention) # (batch_size, seq_len_q, d_model) # 得到最终的输出
return output, attention_weights Layer Normalization是针对每条样本进行归一化，可以对Transformer学习过程中由于Embedding累加可能带来的“尺度”问题加以约束，相当于对表达每个词一词多义的空间加以约束，有效降低模型方差。在TF中可以使用tf.keras.layers.LayerNormalization()函数直接实现Layer Normalization功能。在Transformer中，Layer Normalization是对残差连接后的结果进行归一化，具体公式如下所示：
LayerNormleft ( x+Sublayerleft ( x ight ) ight )Position-wise Feed Forward Network就是一个全连接网络，在Transformer中，这个部分包含了两个FFN网络，可以由下述的公式表示：
FFNleft ( x ight )=max left ( 0, xW_1+b_1 ight ) W_2+b_2Position-wise FFN模块的代码在文献[11]中为：
def point_wise_feed_forward_network(d_model, dff):
return tf.keras.Sequential([
tf.keras.layers.Dense(dff, activation='relu'), # (batch_size, seq_len, dff) # 全联接1，激活函数为relu
tf.keras.layers.Dense(d_model) # (batch_size, seq_len, d_model) # 全联接2
]) 组合上述的多个部分，最终形成了Encoder模块部分，其代码在文献[11]中为：
class EncoderLayer(tf.keras.layers.Layer):
def __init__(self, d_model, num_heads, dff, rate=0.1):
super(EncoderLayer, self).__init__()
self.mha = MultiHeadAttention(d_model, num_heads) # 多头Attention
self.ffn = point_wise_feed_forward_network(d_model, dff) # position-wise FFN
self.layernorm1 = tf.keras.layers.LayerNormalization(epsilon=1e-6) # layer-normalization
self.layernorm2 = tf.keras.layers.LayerNormalization(epsilon=1e-6) # layer-normalization
self.dropout1 = tf.keras.layers.Dropout(rate) # dropout
self.dropout2 = tf.keras.layers.Dropout(rate) # dropout
def call(self, x, training, mask):
attn_output, _ = self.mha(x, x, x, mask) # (batch_size, input_seq_len, d_model) 计算Attention
attn_output = self.dropout1(attn_output, training=training) # 对结果dropout
out1 = self.layernorm1(x + attn_output) # (batch_size, input_seq_len, d_model) # 残差连接+layer-normalization
ffn_output = self.ffn(out1) # (batch_size, input_seq_len, d_model) position-wise FFN
ffn_output = self.dropout2(ffn_output, training=training) # 对结果dropout
out2 = self.layernorm2(out1 + ffn_output) # (batch_size, input_seq_len, d_model) # 残差连接+layer-normalization
return out2 Decoder部分的结构如下图所示：
在Decoder部分，通过堆叠多个特定模块（如图中Nx部分），在文章[10]中，选择
N=6。在该模块中，每个Layer由三个sub-layer组成，分别为Masked Multi-Head Self-Attention，Multi-Head Self-Attention和Feed Forward Network，与Encoder中的sub-layer一样，每个sub-layer都增加了残差连接和Layer Normalization操作。与Encoder中不一样的地方主要有两个：
增加了Masked Multi-Head Self-Attention这个sub-layerMulti-Head Self-Attention的输入不一样，在Encoder中，Q，
K和
V的值都是一样的，而在Decoder中的
Q的值来自本身的输入向量，而
K和
V则来自于Encoder的输出
Decoder部分的代码在参考文献[11]中如下所示：
class Decoder(tf.keras.layers.Layer):
def __init__(self, num_layers, d_model, num_heads, dff, target_vocab_size,
maximum_position_encoding, rate=0.1):
super(Decoder, self).__init__()
self.d_model = d_model # 向量维度
self.num_layers = num_layers # 解码器的层数，上图中的Nx
self.embedding = tf.keras.layers.Embedding(target_vocab_size, d_model) # 输入的词映射成Embedding
self.pos_encoding = positional_encoding(maximum_position_encoding, d_model) # 输入词的位置编码
self.dec_layers = [DecoderLayer(d_model, num_heads, dff, rate)
for _ in range(num_layers)] # 解码层
self.dropout = tf.keras.layers.Dropout(rate) # dropout
def call(self, x, enc_output, training,
look_ahead_mask, padding_mask):
seq_len = tf.shape(x)[1] # 输入句子长度
attention_weights = {}
x = self.embedding(x) # (batch_size, target_seq_len, d_model) # 输入词向量
x *= tf.math.sqrt(tf.cast(self.d_model, tf.float32)) # 同encoder的输入操作
x += self.pos_encoding[:, :seq_len, :] # 与位置编码相加
x = self.dropout(x, training=training) # dropout
for i in range(self.num_layers): # 解码层
x, block1, block2 = self.dec_layers[i](x, enc_output, training,
look_ahead_mask, padding_mask)
attention_weights['decoder_layer{}_block1'.format(i+1)] = block1
attention_weights['decoder_layer{}_block2'.format(i+1)] = block2
# x.shape == (batch_size, target_seq_len, d_model)
return x, attention_weights 最终，在Encoder阶段，会针对输入中的每一个词产出一个Embedding表示，正如上述代码中的x的大小为[target_seq_len, d_model]。
Decoder部分的作用是在
t时刻，根据上下文信息（即Encoder中对源文本的编码信息）以及
t时刻之前已生成好的文本，得到当前
t时刻的输出，因此，在Decoder模块中，输入分为两个部分，一部分是Encoder部分的输出，一部分是Seq2Seq的目标Seq的Embedding，其中源Seq的Embedding输入到Encoder中。对于Seq的处理与Encoder中一致，详细为：
x = self.embedding(x) # (batch_size, target_seq_len, d_model) # 输入词向量 x *= tf.math.sqrt(tf.cast(self.d_model, tf.float32)) # 同encoder的输入操作 x += self.pos_encoding[:, :seq_len, :] # 与位置编码相加
Masked是Transformer中很重要的概念，其实在Transformer中存在两种Mask。Mask的含义是掩码，它能掩藏某些值，使得模型在参数更新时对模型掩藏。Transformer中包含了两种Mask，分别是padding mask和sequence mask。其中，padding mask在所有的Scaled Dot-Product Attention里面都需要用到，而sequence mask只有在Decoder的Masked Multi-Head Self-Attention里面用到。
padding maskMasked Language Model：即对文本中随机掩盖（mask）部分词，并通过训练语言模型，将masked掉的词填充好，以此训练语言模型。
对于输入序列都要进行padding补齐，也就是说设定一个统一的句子长度
N，对于橘子长度不满
N的序列后面填充
0，如果输入的序列长度大于
N，则截取左边长度为
N的内容，把多余的直接舍弃。对于padding补齐，对于填充值
0的位置，最终在该位置mask输出为
1，否则输出为
0。在参考文献[11]中代码为：
def create_padding_mask(seq): seq = tf.cast(tf.math.equal(seq, 0), tf.float32) # 填充0 # 添加额外的维度来将填充加到 # 注意力对数（logits）。 return seq[:, tf.newaxis, tf.newaxis, :] # (batch_size, 1, 1, seq_len)
在Self-Attention的计算过程中，对于mask为
1的位置，具体的做法是，把这些位置的值加上一个非常大的负数，这样经过Softmax后，这些位置的权重就会接近
0，具体如scaled_dot_product_attention函数中所示：
# 将 mask 加入到缩放的张量上。 if mask is not None: scaled_attention_logits += (mask * -1e9)sequence mask
sequence mask是为了使Decoder模块不能看见未来的信息。在Decoder模块中，希望在
t时刻，只利用Encoder的输出以及
t时刻之前的输出，而需要对
t时刻以及
t时刻之后的信息隐藏起来。具体做法就是产生一个上三角矩阵，上三角的值全为
0，把这个矩阵作用在每一个序列上。在参考文献[11]中代码为：
def create_look_ahead_mask(size): mask = 1 - tf.linalg.band_part(tf.ones((size, size)), -1, 0) return mask # (seq_len, seq_len)
两个部分的mask组合在一起，在参考文献[11]中的代码如下所示：
def create_masks(inp, tar): # 编码器填充遮挡 enc_padding_mask = create_padding_mask(inp) # 编码器的padding # 在解码器的第二个注意力模块使用。 # 该填充遮挡用于遮挡编码器的输出。 dec_padding_mask = create_padding_mask(inp) # 解码器的padding # 在解码器的第一个注意力模块使用。 # 用于填充（pad）和遮挡（mask）解码器获取到的输入的后续标记（future tokens）。 look_ahead_mask = create_look_ahead_mask(tf.shape(tar)[1]) # 编码器的mask dec_target_padding_mask = create_padding_mask(tar) # 解码器对target做padding combined_mask = tf.maximum(dec_target_padding_mask, look_ahead_mask) # mask return enc_padding_mask, combined_mask, dec_padding_mask
对于Decoder的核心部分，包含了
Nx组的多种Attention的堆叠，对于每一组的结构如下图所示：
对于Masked Multi-Head Attention，其输入为target的Embedding与Position Embedding的和，其输出作为Multi-Head Attention的输入
Q，而Multi-Head Attention的输入
K和
V则是来自于Encoder的输出。Decoder阶段与Encoder阶段的不同的是，在Encoder阶段可以做并行计算，但是在Decoder阶段，需要根据
t时刻前面的输出预测
t时刻的值，而
t时刻前面的输出即为Masked Multi-Head Attention的输入。Decoder过程在参考文献[11]中的代码如下所示：
class DecoderLayer(tf.keras.layers.Layer):
def __init__(self, d_model, num_heads, dff, rate=0.1):
super(DecoderLayer, self).__init__()
self.mha1 = MultiHeadAttention(d_model, num_heads)
self.mha2 = MultiHeadAttention(d_model, num_heads)
self.ffn = point_wise_feed_forward_network(d_model, dff)
self.layernorm1 = tf.keras.layers.LayerNormalization(epsilon=1e-6)
self.layernorm2 = tf.keras.layers.LayerNormalization(epsilon=1e-6)
self.layernorm3 = tf.keras.layers.LayerNormalization(epsilon=1e-6)
self.dropout1 = tf.keras.layers.Dropout(rate)
self.dropout2 = tf.keras.layers.Dropout(rate)
self.dropout3 = tf.keras.layers.Dropout(rate)
def call(self, x, enc_output, training,
look_ahead_mask, padding_mask):
# enc_output.shape == (batch_size, input_seq_len, d_model)
attn1, attn_weights_block1 = self.mha1(x, x, x, look_ahead_mask) # (batch_size, target_seq_len, d_model) # Decoder部分的输入，经过第一个Masked Multi-Head Attention
attn1 = self.dropout1(attn1, training=training) # dropout
out1 = self.layernorm1(attn1 + x) # layer normalization和残差连接
attn2, attn_weights_block2 = self.mha2(
enc_output, enc_output, out1, padding_mask) # (batch_size, target_seq_len, d_model) # 第二个Multi-Head Attention
attn2 = self.dropout2(attn2, training=training) # dropout
out2 = self.layernorm2(attn2 + out1) # (batch_size, target_seq_len, d_model) # layer normalization和残差连接
ffn_output = self.ffn(out2) # (batch_size, target_seq_len, d_model) # 全连接
ffn_output = self.dropout3(ffn_output, training=training) # dropout
out3 = self.layernorm3(ffn_output + out2) # (batch_size, target_seq_len, d_model) # layer normalization和残差连接
return out3, attn_weights_block1, attn_weights_block2 有了上述的Encoder和Decoder模块，对于一个完整的Seq2Seq框架，需要综合这两个部分的逻辑，完整的Transformer的代码在参考文献[11]为：
class Transformer(tf.keras.Model):
def __init__(self, num_layers, d_model, num_heads, dff, input_vocab_size,
target_vocab_size, pe_input, pe_target, rate=0.1):
super(Transformer, self).__init__()
self.encoder = Encoder(num_layers, d_model, num_heads, dff,
input_vocab_size, pe_input, rate) # Encoder模块
self.decoder = Decoder(num_layers, d_model, num_heads, dff,
target_vocab_size, pe_target, rate) # Decoder模块
self.final_layer = tf.keras.layers.Dense(target_vocab_size) # 最后的全连接层
def call(self, inp, tar, training, enc_padding_mask,
look_ahead_mask, dec_padding_mask):
enc_output = self.encoder(inp, training, enc_padding_mask) # (batch_size, inp_seq_len, d_model) # Encoder模块的输出
# dec_output.shape == (batch_size, tar_seq_len, d_model)
dec_output, attention_weights = self.decoder(
tar, enc_output, training, look_ahead_mask, dec_padding_mask) # Decoder模块的输出
final_output = self.final_layer(dec_output) # (batch_size, tar_seq_len, target_vocab_size) # 全连接输出
return final_output, attention_weights Transformer对基于递归神经网络RNN的Seq2Seq模型的巨大改进。在文本序列的学习中能够更好的提取文本中的信息，在Seq2Seq的任务中取得较好的结果。但Transformer自身也存在一定的局限性，最主要的是注意力只能处理固定长度的文本字符串，这对于长文本来说会丢失很多信息。
[1] Cho K, Merrienboer B V, Gulcehre C, et al. Learning Phrase Representations using RNN Encoder-Decoder for Statistical Machine Translation[J]. Computer Science, 2014.
[2] 循环神经网络RNN
[3] 长短期记忆网络LSTM
[4] CNN在文本建模中的应用TextCNN
[5] Y. Kim, “Convolutional neural networks for sentence classification,” in Proceedings of EMNLP 2014
[6] 神经网络与深度学习
[7] Bahdanau D, Cho K, Bengio Y. Neural machine translation by jointly learning to align and translate[J]. arXiv preprint arXiv:1409.0473, 2014.
[8] Attention注意力机制与self-attention自注意力机制
[9] The Illustrated Transformer
[10] Vaswani A, Shazeer N, Parmar N, et al. Attention is all you need[J]. Advances in neural information Processing systems, 2017, 30.
[11] 理解语言的 Transformer 模型
[11] transformer面试题的简单回答
[12] nlp中的Attention注意力机制+Transformer详解
[13] 深度学习中的注意力模型（2017版）
[14] Jimmy Lei Ba, Jamie Ryan Kiros, and Geoffrey E Hinton. Layer normalization. arXiv preprint arXiv:1607.06450, 2016.
[15] 模型优化之Layer Normalization
[16] 超详细图解Self-Attention
[17] 【经典精读】Transformer模型和Attention机制
[18] Transformer解析与tensorflow代码解读
配置深度学习环境：在Windows（Win10）中安装CUDA，CUDNN，Pytorch-GPU版
