zabbix分布式及高可用

时间：2022-09-29 20:28:06人气：次作者：快盘下载我要评论

[TOC]

0x00 需求与环境

(1)项目需求

实现 zabbix/数据库 (宕机自动切换到从)高可用架构;实现 zabbix-proxy 分布式代理接入;实现 zabbix 的邮件与钉钉预警;实现 zabbix 的数据可视化利用grafana工具;

(2）项目环境 Zabbix主(Master) ：CentOS Linux release 7.6.1810 (Core) Zabbix备(Slave) ：CentOS Linux release 7.6.1810 (Core) Zabbix-proxy(分布式) Zabbix-agent(4台-主/从),其中宿主机windows7一台与proxyagent主机一台

我们这里将在Zabbix主(Master)中安装zabbix-server以及zabbix-agent和grafana可视化; 在zabbix备(slave)中安装zabbix-server/agent以及用docker-compose实现安装的docker-zabbix-proxy; 我将我的宿主机/matser/slave/proxyagent机器连接到docker-zabbix-proxy代理中;

基础环境搭建：

#关闭防火墙与selinux并且同步主从机器时间
#Centos7更改主机名称
Zabbix(备)$hostname Szabbix  #或者采用/etc/hostname(需要重启生效)
Zabbix(主)$hostname Mzabbix

#设置网络别名
$vim /etc/hosts
92.168.1.98 Szabbix
192.168.1.99 Mzabbix
192.168.1.100 proxagent
#192.168.1.101 agent
192.168.1.200 zabbix.weiyigeek.com
192.168.56.101 Windows7

#高可用的VIP漂移IP
enp0s3: 192.168.1.200
enp0s9: 192.168.56.200


#网络环境
Zabbix主：
1. enp0s3 - 192.168.1.98
2. ens0s9 - 192.168.56.103  #drbd数据传输使用

Zabbix从:
1. enp0s3 - 192.168.1.99
2. ens0s9 - 192.168.56.102  #drbd数据传输使用
3. docker - 172.18.0.2

windows7:
192.168.56.101

proxyagent：
192.168.1.100

(3)项目架构

zabbix分布式及高可用

WeiyiGeek.AWS图

0x01 项目安装流程

Step1.根据我前面写的磁盘高可用和服务高可用进行安装heartbeat与drbd注意这里是Centos7版本的.(Drbd磁盘格式化是个坑)

[root@Mzabbix/Szabbix]$usermod -G root hacluster   #设置heartbeat启动用户加入root附加组(权限)

安装好drbd手动主从切换测试：

#mariadb 修改root用户的密码并设置外部IP连接数据库
mysql> update mysql.user set password=password('System@123') where user='root';
mysql> grant all privileges on *.* to 'root'@'%' identified by "System@123" with grant option;
mysql> grant all privileges on zabbix.* to zabbix@'%' identified by 'zabbix';
mysql> grant all privileges on zabbix_proxy.* to zabbix_proxy@'%' identified by 'zabbix';
mysql> flush privileges;

#手动切换drbd主从
[root@Mzabbix lib]# umount /var/lib/mysql/
drbdadm secondary data

[root@Szabbix lib]# drbdadm primary data
mount /dev/drbd0 /var/lib/mysql/
chown -R mysql:mysql /var/lib/mysql/   #防止drbd同步发生改变
service mariadb restart

[root@Szabbix lib]$mysql -uzabbix -pzabbix   #登录成功
Welcome to the MariaDB monitor.  Commands end with ; or g.
Your MariaDB connection id is 2
Server version: 5.5.60-MariaDB MariaDB Server
MariaDB [(none)]> show databases;
+--------------------+
| Database           |
+--------------------+
| information_schema |
| test               |
+--------------------+

WeiyiGeek.drbd同步ok

(1)heartbeat配置文件 主/备机器共用：

#vim //usr/local/heartbeat/etc/ha.d/authkeys
auth 1
1 sha1 zabbix

#vim /usr/local/heartbeat/etc/ha.d/ha.cf
#egrep -v '^#' ha.cf
logfile /var/log/ha-log
logfacility local0
keepalive 2
deadtime 15
warntime 5
initdead 30
udpport 694
mcast enp0s3 225.0.0.255 694 1 0
auto_failback on
node Mzabbix
node Szabbix
ping 192.168.1.1


#资源文件 - 修改备份节点脚本源文件
#egrep -v '^#' /usr/local/heartbeat/etc/ha.d/haresources
Mzabbix IPaddr::192.168.1.200/24/enp0s3 drbddisk::data Filesystem::/dev/drbd0::/var/lib/mysql::ext4 mysqld zabbix
Mzabbix IPaddr::192.168.56.200/24/enp0s9

注意：(坑)需要将/etc/目录中drbddisk复制到heartbeat源码安装的目录之中: cp /etc/ha.d/resource.d/drbddisk /usr/local/heartbeat/etc/ha.d/resource.d/

将下列的脚本加入到/usr/local/heartbeat/etc/ha.d/resource.d/之中

#!/bin/bash
#mariadb启动脚本
#防止drbd同步后文件的所属人和所属组发生改变
chown -R mysql:mysql /var/lib/mysql
sleep 1
if [ $# -eq 0 ];then
        echo "Usage:mysqld [start|stop|status]"
        exit
fi
#接收参数
action=$1
case $action in
"start")
        service mariadb start
        ;;
"stop")
        service mariadb stop
        ;;
"status")
        service mariadb status
esac

#!/bin/bash
#zabbix服务启动管理脚本
action=$1
if [ $# -eq 0 ];then
        echo "Usage:zabbix [start|stop|status]"
        exit
fi
case $action in
"start")
        systemctl start zabbix-server httpd
        ;;
"stop")
        systemctl stop zabbix-server httpd
        ;;
"status")
        systemctl status zabbix-server httpd
esac

(2)drbd配置文件：

[root@Szabbix ha.d]# egrep -v '^#' /etc/drbd.d/global_common.conf
global {
    usage-count no;  #是否参加DRBD使用者统计，默认是参加
}
common {
    protocol C;
    startup {
        degr-wfc-timeout 60;
    }
    disk {
        on-io-error detach;
    }
    net {
        cram-hmac-alg md5; #DRBD同步时使用的验证方式和密码
        shared-secret "testdrbd";
    }
    syncer {
        rate 100M;      #主节点和备用节点同步时最大的网络速率 工作中是100M~1000M
        verify-alg crc32c; #验证算法
    }
}
resource data{
    disk {
        on-io-error detach;  #磁盘出现IO错误处理
    }
    #两台主备节点配置 (关键点)
on Mzabbix {
        device /dev/drbd0;  #drbd写设备有自己对应的分区
        disk /dev/sdb1;        #本地数据分区1
        address  192.168.56.103:7788;  #心跳/数据传输接口 (建议把这个地址设置到hosts中改成心跳线的网卡)
        meta-disk /dev/sdb2[0];  #meta data数据分区2
    }
on Szabbix {
        device /dev/drbd0;
        disk /dev/sdb1;
        address  192.168.56.102:7788;
        meta-disk /dev/sdb2[0];
    }
}

完成以上配置后执行： $chown -R root:haclient /usr/local/heartbeat/etc/ha.d/

Step 2. 按照[zabbix入门学习]安装与配置Zabbix-server和zabbix-web以及mariadb数据库的安装; 由于我已经安装并配置好主节点zabbix的zabbix-web,我们将一些文件进行中直接复制到从节点中改IP指向我们VIP即可;

#需要将主节点配置文件复制到从节点并进行修改
[root@Mzabbix ~]$ scp /etc/zabbix/zabbix_server.conf root@192.168.1.98:/etc/zabbix/zabbix_server.conf
[root@Mzabbix ~]# egrep -v '^#' /etc/zabbix/zabbix_server.conf
#egrep -v "^$|^#|^[[:space:]]+#" /etc/zabbix/zabbix_server.conf  推荐方式


LogFileSize=10
LogFile=/var/log/zabbix/zabbix_server.log
PidFile=/var/run/zabbix/zabbix_server.pid
SocketDir=/var/run/zabbix

#漂移的VIP
DBHost=192.168.1.200
DBName=zabbix
DBUser=zabbix
DBPassword=zabbix
#DBSocket=/var/lib/mysql/mysql.sock
DBPort=3306

SNMPTrapperFile=/var/log/snmptrap/snmptrap.log
Timeout=4

#预警脚本
AlertScripTSPath=/usr/lib/zabbix/alterscripts
ExternalScripts=/usr/lib/zabbix/externalscripts
FpingLocation=/usr/sbin/fping
LogSlowQueries=3000

#注意权限的赋值
AllowRoot=1
User=root
StatsAllowedIP=192.168.1.0/24

复制主中zabbix-web项目文件到从机 /usr/share/zabbix 和etc/zabbix/web中config的php配置文件到从机：（非常重要:不用重新去初始化zabbix-web）

[root@Mzabbix web]$scp /etc/zabbix/web/zabbix.conf.php root@192.168.1.98:/etc/zabbix/web/
[root@Szabbix web]$chown -R apache:apache zabbix.conf.php  #注意权限

#根据需求进行更改
<?php
// Zabbix GUI configuration file.
global $DB;

$DB['TYPE']     = 'MYSQL';
$DB['SERVER']   = '192.168.1.200';  //VIP
$DB['PORT']     = '3306';
$DB['DATABASE'] = 'zabbix';
$DB['USER']     = 'zabbix';
$DB['PASSWORD'] = 'zabbix';

// Schema name. Used for IBM DB2 and PostgreSQL.
$DB['SCHEMA'] = '';

$ZBX_SERVER      = '192.168.1.200';  //从节点设置从即刻
$ZBX_SERVER_PORT = '10051';
$ZBX_SERVER_NAME = 'zabbix.weiyigeek.com';

$IMAGE_FORMAT_DEFAULT = IMAGE_FORMAT_PNG;

容器

WeiyiGeek.zabbix.conf.php

Step 3.安装zabbix-proxy-mysql并将sql文件导入数据中：：

$ yum install -y zabbix-proxy-mysql
已安装:
  zabbix-proxy-mysql.x86_64 0:4.2.1-1.el7

#安装成功后将里面proxy-数据库导入我的mysql数据库中
mysql_db:zabbix_proxy
mysql_user:zabbix_proxy
mysql_pass:zabbix

$zcat /usr/share/doc/zabbix-proxy-mysql-4.2.1/schema.sql.gz | mysql -h192.168.1.200 -u'zabbix_proxy' -p'zabbix' zabbix_porxy

网站

WeiyiGeek.导入成功

Step 4.利用docker-compose构建zabbix-proxy环境

#docker-compose构建配置文件结构
[root@Szabbix zabbix-proxy]# ll -R .
.:
-rw-r--r-- 1 root root 462 5月  15 15:55 docker-compose.yaml
drwxr-xr-x 3 root root  51 5月  15 15:05 etc

./etc:
drwxr-xr-x 2 root root  30 5月  15 15:03 enc
-rw-r--r-- 1 root root 123 5月  15 15:05 env_mysql
-rw-r--r-- 1 root root 205 5月  15 15:04 env_proxy

./etc/enc:
-rw-r--r-- 1 root root 65 5月  15 14:29 zabbix_proxy.psk

#允许Zabbix代理容器的卷,参考以下网址来放psk文件
https://hub.docker.com/r/zabbix/zabbix-proxy-mysql

#启动前先生成zabbix网络：
$docker network create zabbix

#docker-compose.yaml
version: "3.0"
services:
    zabbix_proxy:
        image: zabbix/zabbix-proxy-mysql:alpine-4.2.1
        container_name: zabbix_proxy
        ports:
          - "10055:10051"
        volumes:
          - /etc/localtime:/etc/localtime:ro
          - ./etc/enc:/var/lib/zabbix/enc
        env_file:
          - ./etc/env_proxy
          - ./etc/env_mysql
        networks:
          - zabbix
        #command: ['top']

networks:
    zabbix:
        external: true

#env_mysql文件
DB_SERVER_HOST=192.168.1.200
DB_SERVER_PORT=3306
MYSQL_DATABASE=zabbix_porxy
MYSQL_USER=zabbix_proxy
MYSQL_PASSWORD=zabbix

#env_proxy文件
ZBX_SERVER_HOST=192.168.1.200
ZBX_SERVER_PORT=10051
ZBX_TLSCONNECT=psk
ZBX_TLSPSKIDENTITY=ZABBIXPROXY
ZBX_TLSPSKFILE=zabbix_proxy.psk
ZBX_HOSTNAME=ZabbixProxy
ZBX_CONFIGFREQUENCY=60
ZBX_PROXYOFFLINEBUFFER=10
ZBX_TLSCONNECT=psk
ZBX_TLSACCEPT=psk
ZBX_DATASENDERFREQUENCY=30
ZBX_PROXYLOCALBUFFER=10


# 在 docker-compose.yaml 所在的目录下执行；
docker-compose -f docker-compose.yaml up -d
docker-compose up    #以后直接启动
docker-compose logs  #查看连接日志

#在zabbix-proxy-mysql docker中显示如下则表示成功接入，或者
zabbix_proxy    |    186:20190515:161355.527 proxy #26 started [preProcessing wo            rker #1]
zabbix_proxy    |    161:20190515:161455.932 received configuration data from server at "192.168.1.200", datalen 3707

选择 管理 -> agent代理程序 -> 创建代理：

网站

WeiyiGeek.zabbixproxy-hostname

进行zabbix-proxy加密设置：

网络安全

WeiyiGeek.建立zabbix-proxy

Step 5. 接入主机到zabbix-proxy中：

#拿一台data连接到我们zabbix-proxy中，然后从zabbix-server进行获取信息
$egrep -v '^#' /etc/zabbix/zabbix_agentd.conf
Server=192.168.1.98
ListenPort=10050
ServerActive=192.168.1.98:10055   #主动推送加端口
Hostname=proxy-agent

#启动服务器的zabbix-agent
[root@Master-data1 ~]$ service zabbix-agent start
Starting Zabbix agent:                                     [  OK  ]

网站

WeiyiGeek.zabbix-proxy访问成功

接入其他需要监控的主机到server中

# 由于这里做了(高可用-直接连接server会进行主网卡转发) - 所以采用代理的形式
注意：在机器数量较少的时候可以采用被动主动,当机器变多的时候建议agent采用采用主动发送,以减少server的负载;

#linux - agent 共用配置
Server192.168.1.98
ListenPort=10050
ServerActive=192.168.1.98:10055
#Linux-agent(主从)
Hostname=Mzabbix
Hostname=Szabbix

#windows-agent
Server192.168.56.102
ListenPort=10050
ServerActive=192.168.56.102:10055
Hostname=Windows7

step 6. Grafana应安装在zabbix-server服务器上并进行以下配置

$wget https://dl.grafana.com/oss/release/grafana-5.4.2-1.x86_64.rpm
$sudo yum -y localinstall grafana-5.4.2-1.x86_64.rpm
已安装:
  grafana.x86_64 0:5.4.2-1

$systemctl daemon-reload
$systemctl start grafana-server
$yum -y install fontconfig freetype* urw-fonts
已安装:
  freetype-demos.x86_64 0:2.8-12.el7_6.1 freetype-devel.x86_64 0:2.8-12.el7_6.1
作为依赖被安装:
  libpng-devel.x86_64 2:1.5.13-7.el7_2

$yum -y install fontconfig freetype* urw-fonts  #服务器端图像是一项可选功能
$systemctl start grafana-server

启动Grafana后，在浏览器中输入http://ip:3000,可访问(3000为默认端口,账号密码都是admin/weiyigeek),登录成功后需要您更改默认密码,然后进行插件安装：

#获取可用插件列表
grafana-cli plugins list-remote

#安装zabbix插件
grafana-cli plugins list-remote |grep zabbix
grafana-cli plugins install alexanderzobnin-zabbix-app

#重启grafana，并再次访问
systemctl restart grafana-server

网站

WeiyiGeek.grafana安装zabbix插件

Grafana的zabbix配置：

<1> 点击zabbix图标，启用zabbix插件
<2> 点击Enable
<3> 点击Add data source ,添加数据源 （首页）
<4> 点击zabbix，添加zabbix插件的数据源

网站

WeiyiGeek.数据源

<5> 配置数据源 Name为自定义，要可区分 URL为zabbix的API地址,默认为：http://zabbix-server的IP/zabbix/api_jsonrpc.php 选择ACCESS为Browser Username,Password为zabbix的用户及对应的密码(可在zabbix上设置用户) 注意选择zabbix version为你自己的版本 - 确认无误则保存;

Zabbix

WeiyiGeek.配置数据源

<7>指示板进行查看并导入

网站

WeiyiGeek.

<8>如何不正正确的链接到zabbix需要查看本地是否能正常连接到zabbix以及,绑定的zabbix的mysql的

网络安全

WeiyiGeek.绑定myqsl

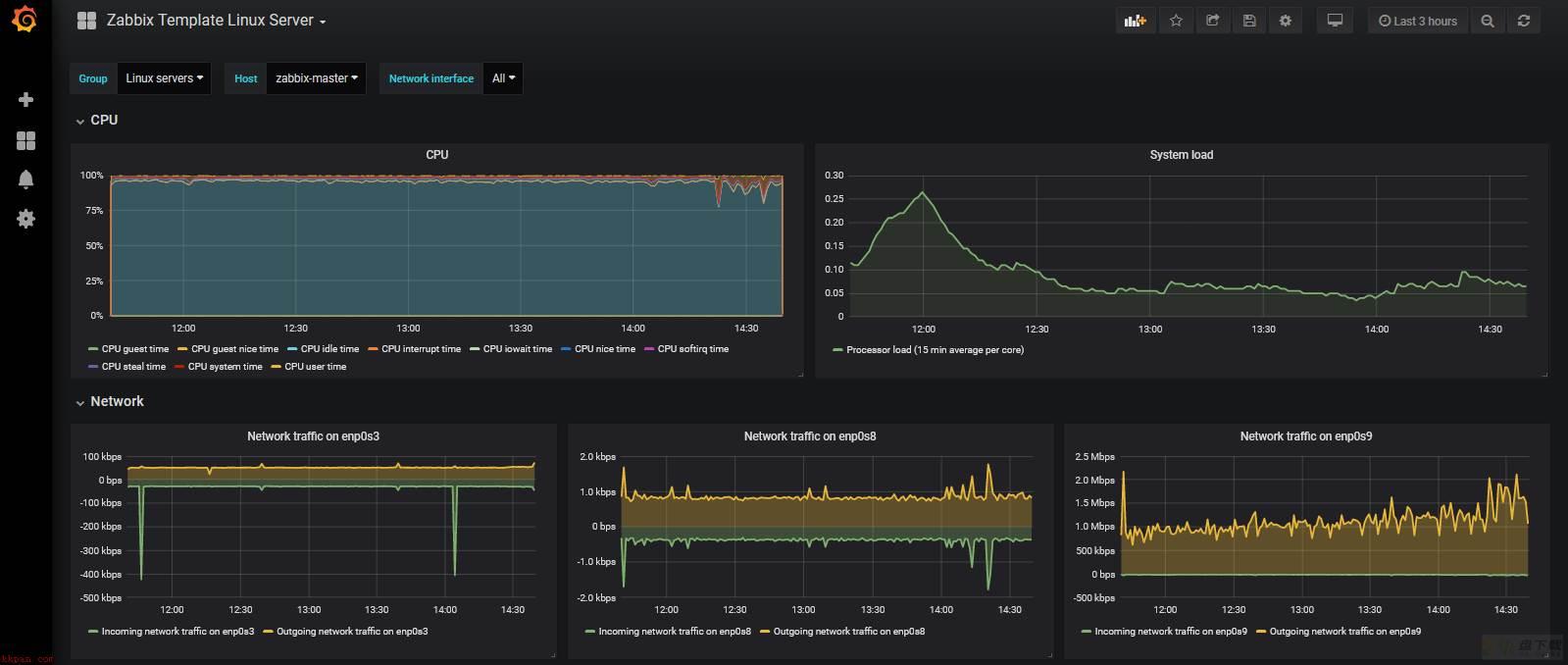

<9>最后grafana数据展现大成

Zabbix

WeiyiGeek.

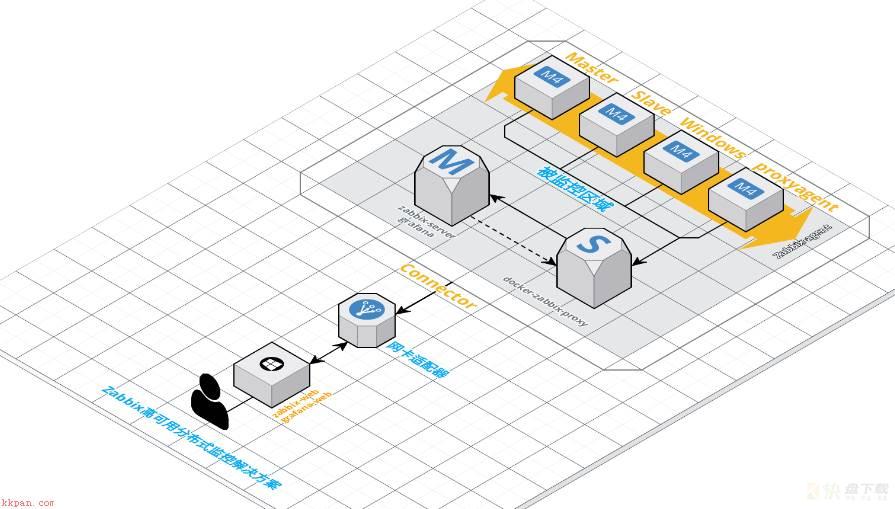

业务整体架构：

Zabbix

WeiyiGeek.zabbix架构
