如果能看懂这篇;就不用看以下内容了。vmware3-配置物理机和虚拟机的网卡对应关系
物理机网卡;真实/虚拟;---VMware中间网卡---虚拟机网卡
物理机上有真实网卡;常用操作是VMware创建中间网卡绑定真实网卡和虚拟机网卡;来将虚拟机的网卡映射到真实的网络上。
但是某些不需要连接真实网络的情况下;也可以通过在VMware创建中间网卡来在物理机上生成虚拟网卡;仅做虚拟机网络的互通。
【物理机网络适配器上默认存在两块真实网卡;一块真实有线网卡;一块真实无线网卡】

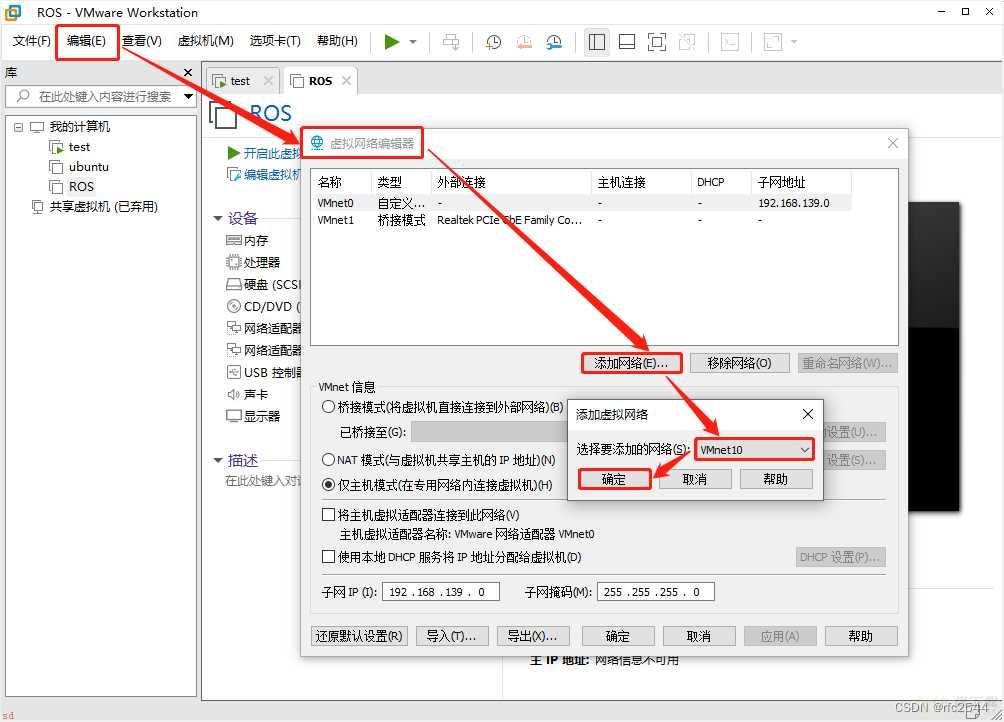

【VMware】->【编辑】->【虚拟网络编辑器】->【添加网络】->【选择要添加的网络】->【VMnet10】->【确定】
【应用】->【确定】->【即可在物理机网络适配器界面看到新生成的虚拟网卡VMnet10】
【VMware】->【编辑】->【虚拟网络编辑器】->;真实有线网卡;以太网2;虚拟网卡VMnet10;
->中间网卡VMnet1;采用桥接模式绑定到物理机的真实有线网卡上。此网段是192.168.31.0/24
->中间网卡VMnet10;采用主机模式绑定到物理机的虚拟网卡上。此网段是192.168.72.0/24
【选中虚拟机】->【右键】->【设置】
【虚拟机设置】->【选中网络适配器】->【移除】->即可移除虚拟机上的网卡;作用等同于对一台台式电脑;将网卡从主板拔掉。

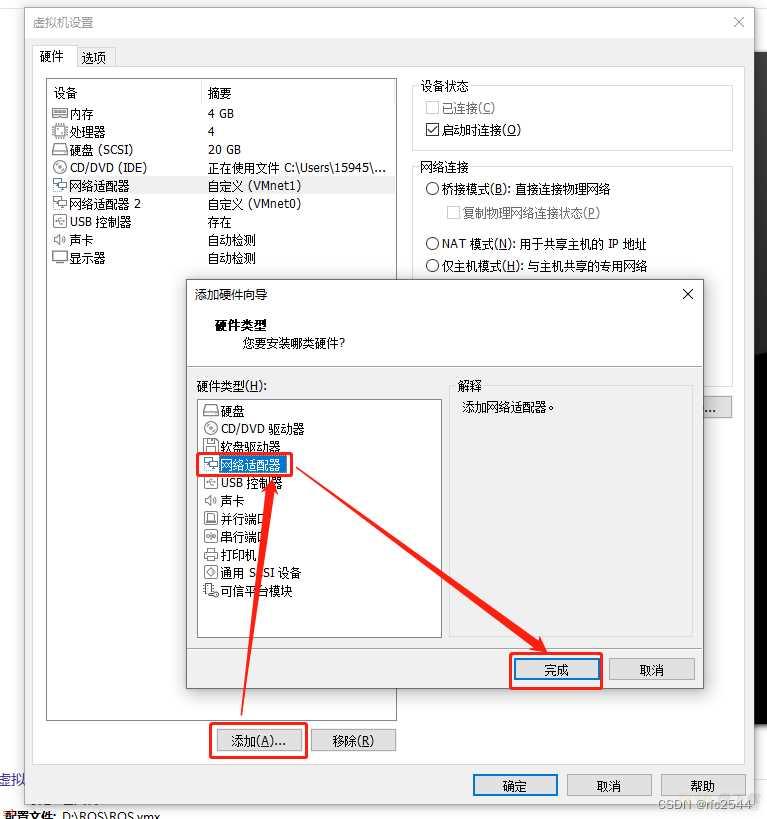

【虚拟机设置】->【添加】->【选中网络适配器】->【完成】->即可对虚拟机新增一块网卡;作用等同于对一台台式电脑;在主板上插入一块网卡。
【虚拟机设置】->按如下配置->【确定】
虚拟机网络适配器1->自定义绑定->VMware中间网卡VMnet1
虚拟机网络适配器2->自定义绑定->VMware中间网卡VMnet2
根据“4.1 VMware中间网卡绑定物理机上网卡”和“4.2.2 VMware中间网卡绑定虚拟机网卡”;我们就知道网卡的映射关系是这样的。
虚拟机网卡1---中间网卡VMnet1---物理机真实有线网卡---网段192.168.31.0/24
虚拟机网卡2---中间网卡VMnet10---物理机虚拟网卡---网段192.168.72.0/24
启动虚拟机;虚拟机会根据“4.2.1 VMware的虚拟机如何增加/删除网卡”最终确定的虚拟机有多少网卡来自动生成相同数量的网卡。
如果虚拟机系统是windows;则在cmd下ipconfig可以看到网卡;如果虚拟机系统是linux;则在shell下ifconfig可以看到网卡。
可惜;本次说的是RouterOS;RouterOS的命令行是在linux以上又自己封装了一层;所以它的操作命令又不一样了。;最深恶痛绝的就是命令封装层;它会导致嵌入式厂商技术人员无法直接接触到linux底层;非常限制技术人员的长远职业发展。我见过做了6年测试不会用linux下tFTP命令的;而且不在少数;
RouterOS命令行下“interface print”是查看网卡;一般虚拟机的命令行查到的虚拟机网卡和VMware配置的虚拟机网卡是一一对应的;比如下面的映射关系就是;
ether1->虚拟机网卡1---中间网卡VMnet1---物理机真实有线网卡---网段192.168.31.0/24
ether2->虚拟机网卡2---中间网卡VMnet10---物理机虚拟网卡---网段192.168.72.0/24
给RouterOS的网卡配置上IP地址后;可以看到虚拟机和物理机已经可以网络互通了。
