NTP网络时间源服务器产品资料
概述
NTP网络时间源服务器是一款支持NTP和SNTP网络时间源同步协议;高精度、大容量、高品质的高科技时钟产品。
NTP网络时间源服务器设备采用冗余架构设计;高精度时钟直接来源于北斗、GPS系统中各个卫星的原子钟;通过信号解析驯服本地时钟源;实现卫星信号丢失后本地时钟精准保持功能。独特的嵌入式硬件设计、高效Linux操作系统;可灵活扩展多种时钟信号输出。
NTP网络时间源服务器全面支持醉芯NTP对时协议、MD5安全加密协议及证书加密协议;时间精度优于2毫秒。同时支持TOD、10MHz、 1PPS、日志记录、USB端口升级下载和干接点告警功能;配合全网时间统一监控软件;轻松实现网络时间源同步及有效监控。
NTP网络时间源服务器可以广泛应用于医疗、安防、金融保险、移动通信、 云计算、电子商务、能源电力、石油石化、工业自动化、智能交通、智慧城市、物联网等领域。
系统结构
NTP网络时间源服务器创新性的融合了参考源无缝切换技术、高精度时间间隔测量TIC技术和自适应精密频率测控技术。采用模块化设计;由北斗接收机、GPS接收机、高性能工业级主板、人机界面及监控管理单元、本地时钟驯服单元、输出接口模块和电源模块组成。
NTP网络时间源服务器核心由64位高性能CPU、高速FPGA及高稳振荡器;铷原子钟或OCXO)构成;采用Linux进行多任务实时并行处理及调度。
系统可同时接收北斗、GPS发送的秒同步和时间信息及满足NTP/SNTP协议的网络时间源报文;按优先级自动选择外部时间基准信号作为同步源并将其引控 到锁定状态;LOCKED).具有输入传输延时补偿算法;采用卡尔曼数字滤波技术滤除外部时间基准信号的抖动后;对铷原子钟或OCXO进行控制和驯服; 由内部振荡器分频得到1PPS信号;这样输出的1PPS信号同步于外部时间基准 输出的1PPS信号的长期稳定值;克服了由外部时间基准的秒脉冲信号跳变所 带来的影响;使输出的时间信号不但与外部时间基准信号保持同步而且更加稳定。当失去外部时间基准信号后;进入守时保持状态;HOLD-OVER),当外部 时间基准信号恢复时;自动结束守时保持状态并牵引跟踪到锁定状态。从而不间断的输出与UTC保持同步的时间信息。
重要特点
1、超高带宽NTP服务器
2、GPS/北斗双参考源一级时钟服务器
3、高性能工业级主板、嵌入式Linux操作系统
4、提供六路独立10/100/1000Mbs网络接口
5、可连接另一台NTP服务器;构成2级时钟
6、可选内部精密时钟OCXO或铷原子钟
7、安全高效的Web的用户界面
8、支持SSH,SSL,SCP,SNMP,CustomMIB,HTTPS,Telnet等更多协议
9、兼容IPv6和IPv4协议
10、相对UTC时间准确度达到毫微秒级
11、支持IBM主机需要的SysPlex时间信息输出
12、支持固定位置模式下单星授时功能
13、VFD高清真空荧光显示屏
14、可靠性MTBF达80000小时
15、支持4000条日志记录功能
16、支持远程唤醒和定时开关
17、支持MD5加密协议
18、支持证书加密协议
19、支持干接点告警功能
重要功能
1、可同步数万台客户端、服务器和工作站等设备时钟
2、提升网络系统的可靠性和安全性
3、六路NTP端口;方便网络配置和改建
4、提高网络日志文件准确度及网络故障诊断和定位速度
5、可参考多种时间源;获取可靠安全的时间
6、1U结构易于安装和维护
7、直观的网管界面;便于用户操作 控制管理
8、支持bonding功能;快速实现单机备份
9、支持心跳检测功能;实现两台设备同一IP互为备份
技术参数指标
网络协议
NTP v1.v2.v3&v4(RFC1119&1305)
SNTP(RFC2030)
MD5 Authentication;RFC1321;
Telnet;RFC854;
NTP Unicast,Broadcast,Multicast,Autokey TIME;RFC868) FTP;RFC959;DAYTIME;RFC867) DHCP (RFC2131)
HTTP/SSL/HTTPS;RFC2616)
SSH/SCP (Internet Draft)
SNMP v1,v2、MIB II (RFC1213) RSA非对称加密
IPV4、IPV6、IPv4/IPv6 Hybrid
服务器性能
1、GPS北斗双参考源一级时钟服务器;同步精度1µs
2、用户终端同步授时精度;0.5-2ms;局域网典型值;
3、用户容量;可支持数万台客户端
4、NTP请求量;14000次/秒
5、可连接另一台NTP服务器;构成2级时钟
6、支持大于4000条日志记录功能
授时型GPS/北斗接收机
1、频率;GPS L1;BD2 B1
2、系统模式;;可设置;;单北斗/单GPS/混合定位模式
3、通道;32通道
4、首次定位时间;冷启动;<35s;热启动<1s;重捕获<1s
5、授时精度优于<30ns(RMS)
6、定位精度;3m;RMS;

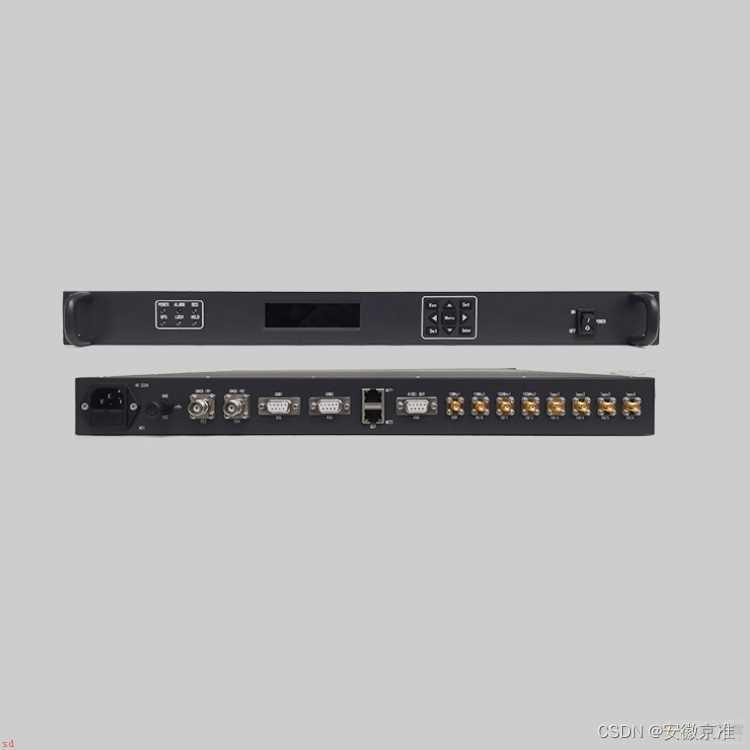

前面板
1、VFD高亮度液晶屏显示卫星收星状态、时间、卫星个数、经纬度、高度、 各网卡IP、系统工作状态;
2、三色指示灯——指示NTP服务是否启动、网络连接是否正常、 NTP请求是否超过8000次/秒和卫星是否锁定等;
后面板
1、天线口;BNC;1路;GPS L1;BD2 B1;输出5V DC
2、网口;RJ-45;6路;10/100/1000M自适应以太网接口
3、Console; RJ-45;1路;RS232电平;控制接口
4、TOD; DB-9 female,1路;RS232电平;时间、位置信息
5、VGA: DB-9 female,1路;显示输出
6、ALARM干接点报警;3对;电源、GPS、端口容量报警
7、1PPS;BNC;1路;精度30ns;RMS;
8、USB;1路;备份、恢复、升级功能
物理及环境参数
尺寸;1U机箱440×44.5×364mm
重量;3.5Kg
电源;220V±20% 47Hz;63Hz
工作温度;-10℃;;55℃;主机;-40℃;;75℃;天线;
存贮温度;-45℃;;85℃ 湿度;95;无冷凝
功耗;20W
