作者简介;周雁波;阿里云资深云储研发工程师;曾就职Intel参与spdk软件研发工作; 《Linux开源存储全栈详解;从Ceph到容器存储》作者之一。
版权声明;本文由周雁波先生授权发表;未经授权请勿转载。
本文主要分享主题在阿里云本地盘存储中;基于Optane SSD和SPDK WSR的功能;降低QLC SSD的写放大。
本地盘是ECS实例所在物理机上的本地硬盘设备。本地盘能够为ECS实例提供本地存储访问能力;具有低时延、高随机IOPS、高吞吐量和高性价比的优势。
在本地盘会提供两种规格的产品;
I系列实例;提供低延迟、高随机/顺序性能;适合OLTP/OLAP/NoSQL等数据库场景。
D系列实例;提供高顺序带宽;低成本;适合HDFS/HBase等海量数据存储场景。
在云存储的演进过程中;有几个阶段;
第一阶段;基于SATA/SAS HDD高带宽、大容量、低成本的优势;在内核态virtio-blk虚拟化存储;提供中断响应的IO场景。
第二阶段;基于NVME 3D TLC NAND SSD低延迟、高性能的优势;基于SPDK用户态;提供Polling模式的IO场景。解决了基于传统软件栈一些开销
第三阶段;随着QLC和PLC SSD的来临;由于大容量低成本的特性;但是性能和寿命却受到写放大的影响。如何解决这个问题;也是本文的重点。
写放大是NAND-based SSD中最让人头疼的因素。主要的根源是操作粒度之间的差异;
SSD IU(Indriection Unit, 盘内部物理的访问的大小)比用户操作数据块要大。Intel QLC SSD有16K IU和64K IU两个代次。
SSD擦除的数据块大小比应用层的数据块也要大。

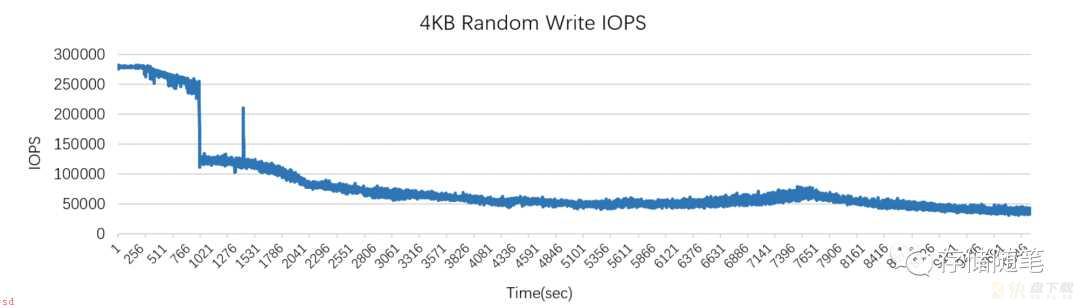

写放大会影响性能和寿命;比如下图;随机写IOPS性能会不断的下降直到一个稳态;此时盘内部的写放大会达到最大。写放大如果太大的话;也会降低SSD的寿命;加速盘的老化。

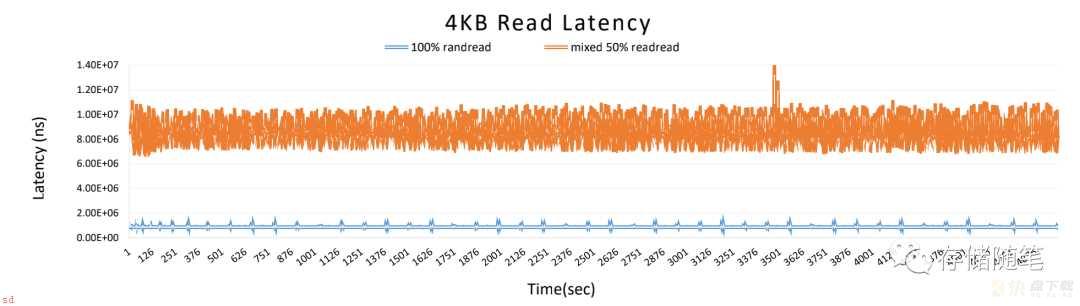

下图中;采用50%混合随机读场景比100%纯随机读场景的延迟要高出一个量级;这里面的原因也主要是GC和写放大对延迟的影响。
为了解决写放大对QLC SSD性能和寿命的影响;我们采用了基于Optane SSD的缓存和分层存储架构。Optane SSD的优势是高读写性能;高可靠性/耐久性;同时没有类似NAND-SSD因为复写而带来的写放大的影响。作为缓存层是非常理想的选择。
在写过程的IO传输路径中;IO会写到本地盘虚拟块设备中;然后优先落盘到Optane SSD;完成写入响应后;再从Optane SSD中通过聚合/压缩等算法;形成大块顺序写场景;把数据下刷到QLC SSD中;降低写放大。
传统的cache缓存改进基于bcache;OCF;对NAND不是很友好的写入。在Optane下刷过程;也不是SSD IU对齐的IO pattern。
基于WSR(Write-Shaping RAID)的写入对NAND非常友好;大块写且顺序;同时与SSD IU对齐。这样实现的方式从软件上做了彻底的优化;降低写放大。
整个WSR的数据流过程;主要有几个步骤;
第1步;数据会写写入WSR Bev
第2步;通过Append-only追加写的方式;写入数据到Optane SSD;同时基于VSS实现meta的安全校验;保证数据安全性。
第3步;更新软件管理的L2P映射表;这里面为了提升效果;热点访问的映射表放在DRAM;其他的放在Optane缓存盘。
第4步;通知用户完成写入。到这里跟用户之间的交互就完成了。
第5-7步;是后台执行的动作;Optane SSD中通过聚合/压缩等算法;形成大块顺序写场景;把数据下刷到QLC SSD;同时更新QLC对映的L2P映射表。

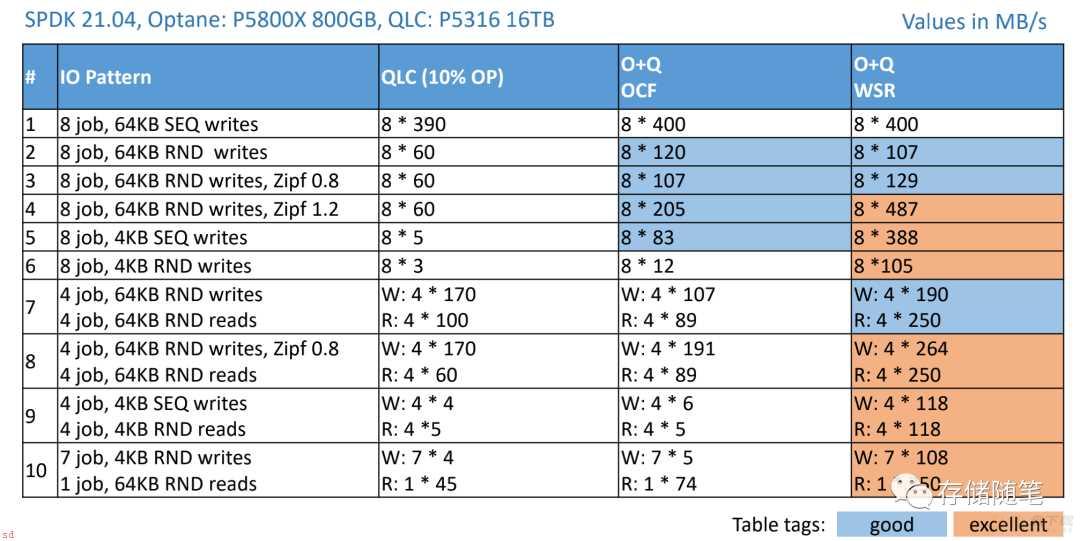

一些软件优化之后;分别针对QLC 10% OP、Optane;QLC & OCF、Optane;QLC & WSR三种场景测试IO性能;测试结果提升明显;
特别是#5;#6测试项;针对4K顺序和随机写场景;Optane;QLC & WSR的性能提升2个数量级
#3;#4测试项中;基于齐普夫定律的反应热频高低;在热点数据场景(Zipf 1.2)中;Optane;QLC & WSR对性能的提升更加优异。
基于Optane;QLC和SPDK WSR的优化能力;在阿里云本盘D3C场景已经实现。
