Android Binder 原理换个姿势就顿悟了(图文版)

Binder机制可谓是Android 知识体系里的重中之重;作为偏底层的基础组件;平时我们很少关注它;而它却是无处不在;也是Android 面试易考察的点之一。网上很多文章;要么知识点比较陈旧;要么源码贴一堆;要么没有成体系地分析;导致读者一知半解;似是而非。
本篇将从流程上将Binder通信过一遍;尽量多用图展示。
通过本篇文章;你将了解到;

1. Binder的作用
2. 进程与Binder驱动如何通信
3. ServiceManager进程的作用
4. 进程添加服务到ServiceManager的流程
5. 进程从ServiceManager获取服务的流程
6. Binder服务端数据接收
7. Binder 通信全流程图

1. Binder的作用

先看Linux下进程地址映射关系;

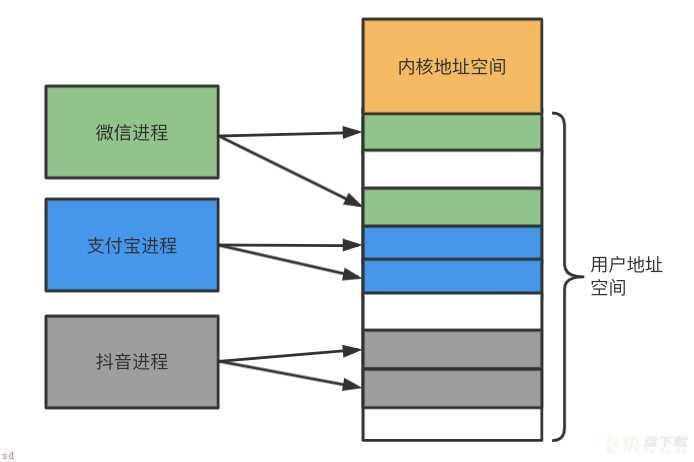

我们知道;对象调用本身就是地址空间的访问。
如上;进程之间各自访问各自的内存地址;它们之间无法直接访问对方的地址;也就是说微信不能直接调用支付宝提供的接口。而内核具有访问其它进程地址空间的权限;因此微信可以将消息发送给内核;让内核帮忙转发给支付宝;这种方式叫做;存储/转发方式。
由此衍生的几种IPC(进程间通信)如;管道、消息队列、socket等;而Android 上采用了新的机制;Binder;相比传统的方式;Binder只需要一次数据拷贝;并且Binder更安全。

Binder机制是Android 里用来做IPC的主要方式。

2. 进程与Binder驱动如何通信

既然得要内核进行消息中转;那么Binder驱动得运行在内核空间;而事实上也确实如此;Binder驱动加载后在内核空间运行;进程只需要和Binder驱动取得联系;通过Binder驱动联系另一个进程;那么一次消息的传送过程就可以实现了。

内核提供提供一系列的系统调用接口给用户进程使用;当用户进程想要访问内核时;只需要调用对应的接口;此时代码就会从用户空间切换到内核空间执行。
常见的系统调用函数如;open/read/write/ioctl/close/mmap/fork 等。
与Binder驱动通信分两步;

1. 打开Binder驱动;open(“/dev/binder”, O_RDWR | O_CLOEXEC)
2. 通过ioctl 与Binder驱动进行数据通信;ioctl(mDriverFD, BINDER_WRITE_READ, &bwr)
   bwr 为读写数据结构

3. ServiceManager进程的作用

Binder Client、Binder Server、ServiceManager关系

为方便起见;ServiceManager简称SM。
Binder 设计为C/S架构;C为Client(客户端);S为Server(服务端;;Server端提供接口(服务)给Client端使用;而这个服务是以Binder引用的形式提供的。
由之前的知识可知;C和S是不同的进程;那么C如何拿到S的Binder引用呢?
你可能会说;当然是SM了;S先将Binder引用存放在SM里;当C需要的时候向SM查询即可。
这么看似乎讲得通了;那问题又来了;SM也是一个单独的进程;那S、C如何与SM进行通信呢?这就陷入了先有鸡还是先有蛋的死循环了。
实际上C、S、SM之间都是依靠Binder通信;只是SM作为特殊的Binder(handle=0)提前放入了Binder驱动里;当C、S想要获取SM的Binder引用;只需要获取handle=0的Binder即可。
这么说没有太直观的印象;我们一步步剖析。

ServiceManager注册进Binder

SM 注册进Binder驱动后就会等待来自Binder驱动的消息;这里列出了两个最常见的处理消息的Case;

1. 其它进程添加服务到SM里
2. 其它进程向SM查询服务

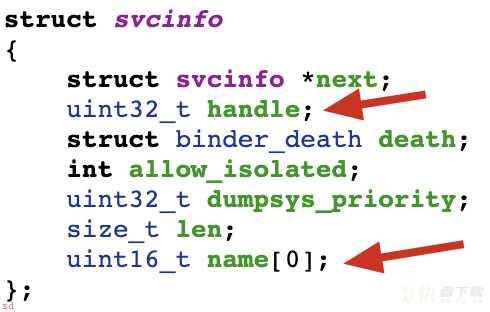

SM里维护着一个链表;链表的元素是结构体;

主要记录的是name和handle字段。
当SM收到添加服务的指令后;从Binder驱动里取出handle和name;并构造结构体插入到链表。
当SM收到查询服务的指令后;从Binder驱动里取出name;并找到链表里相同的name;找到后取出handle;最后写入到Binder驱动。

4. 进程添加服务到ServiceManager的流程

其它进程找到SM

现在SM已经翘首以盼其它进程的请求了;接着来看看如何添加一个服务到SM里。
以Java层添加服务为例;我们选择振动服务作为切入点分析。

在system_server 进程里构造振动服务(VibratorService继承自Binder);并添加到SM里。

可以看出;分两步;

1. 先找到ServiceManager
2. 往ServiceManager里添加服务

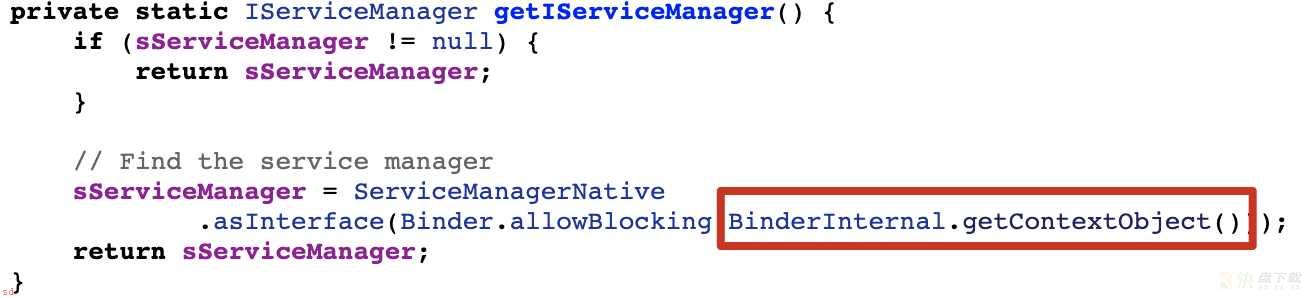

getIServiceManager()继续往下;

BinderInternal.getContextObject() 是native方法;后续流程较多;我们用图表示。

寻找ServiceManager的过程涉及到Java层和Native层;主要的重点在Native层查找ServiceManager对应的BpBinder对象;没有找到的话则创建新的并存入缓存里以备下次直接获取。

1. ProcessState里维护了一个单例;每个进程只有一个ProcessState对象;创建ProcessState时候就会去打开Binder驱动;同时会设置Binder线程池里线程个数等其它参数
2. Native层构造BpBinder(handle=0表示该BpBinder是ServiceManager在客户端的引用);再构造BinderProxyNativeData持有BpBinder。
3. 构造BinderProxy对象并持有BinderProxyNativeData;也就是间接持有BpBinder
4. 最后构造了ServiceManagerProxy对象;它实现了IServiceManager接口;它的成员变量mRemote指向了BinderProxy

可以看出;获取ServiceManager的过程并不是真正去获取ServiceManager的Binder对象;而是获取它在当前进程的代理;BpBinder

添加服务到ServiceManager

既然找到了SM的Binder代理;接下来看看如何使用它给SM添加服务。

    #ServiceManagerNative.ServiceManagerProxy
    public void addService(String name, IBinder service, boolean allowIsolated, int dumpPriority)
            throws RemoteException {
        //构造Parcel
        Parcel data = Parcel.obtain();
        Parcel reply = Parcel.obtain();
        data.writeInterfaceToken(IServiceManager.descriptor);
        data.writeString(name);
        //写入Binder
        data.writeStrongBinder(service);
        data.writeInt(allowIsolated ? 1 : 0);
        data.writeInt(dumpPriority);
        //通过BinderProxy发送
        mRemote.transact(ADD_SERVICE_TRANSACTION, data, reply, 0);
        reply.recycle();
        data.recycle();
    }

Parcel.writeStrongBinder(Binder)

    private void vibrate() {
        //获取振动服务
        Vibrator vibrator = (Vibrator)getSystemService(Context.VIBRATOR_SERVICE);
        //开始振动
        vibrator.vibrate(1000);
    }

    #ServiceManagerNative.ServiceManagerProxy
    public IBinder getService(String name) throws RemoteException {
        //构造Parcel
        Parcel data = Parcel.obtain();
        Parcel reply = Parcel.obtain();
        data.writeInterfaceToken(IServiceManager.descriptor);
        //写入名字
        data.writeString(name);
        //通过BinderProxy发送
        mRemote.transact(GET_SERVICE_TRANSACTION, data, reply, 0);
        IBinder binder = reply.readStrongBinder();
        reply.recycle();
        data.recycle();
        return binder;
    }

        mRemote.transact(GET_SERVICE_TRANSACTION, data, reply, 0);
        IBinder binder = reply.readStrongBinder();
