166、锐捷交换机如何配置?一步步详解,交换机配置再也不难了

时间:2022-10-24 14:01:12人气:作者:快盘下载我要评论

本期内容共分为两部分;第一部分是vlan的基础配置命令;第二部分是锐捷交换机的配置实例;我们一起来看下;如何一步步的连接及配置锐捷交换机。

一、连接及远程登陆

用一台计算机作为控制台和网络设备相连;通过计算机对网络设备进行配置。

1、硬件连接;

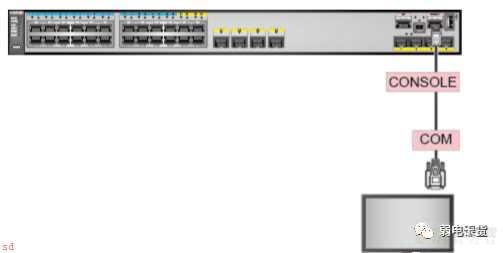

把Console线一端连接在计算机的串行口上;另一端连接在网络设备的Console口上。

按照上面的线序制作一根双绞线;一端通过一个转接头连接在计算机的串行口上;另一端连接在网络设备的Console口上。

166、锐捷交换机如何配置?一步步详解,交换机配置再也不难了

注意;不要把反转线连接在网络设备的其他接口上;这有可能导致设备损坏。

2、软件安装;

在计算机上需要安装一个终端仿真软件来登录网络设备。“超级终端”超级终端的安装方法;通常使用SecureCRT软件较多。

按照提示的步骤进行安装;其中连接的接口应选择“COM1”;端口的速率应选择“9600”;数据流控制应选择“无”;其它都使用默认值。

登录后;就可以对网络设备进行配置了。

二、基础命令配置

连接上交换机后;肯定是需要进行命令配置;我们来看下基础命令配置。

1、准备命令

>Enable       //进入特权模式#Exit           //返回上一级操作模式#End            //返回到特权模式#copy running-config startup-config    //保存配置文件#del flash:config.text    //删除配置文件(交换机及1700系列路由器)#erase startup-config    //删除配置文件(2500系列路由器)#del flash:vlan.dat    //删除Vlan配置信息;交换机;#Configure terminal    //进入全局配置模式(config)# hostname switchA    //配置设备名称为switchA(config)#banner motd &       //配置每日提示信息 &为终止符(config)#enable secret level 1 0 star    //配置远程登陆密码为star(config)#enable secret level 15 0 star   //配置特权密码为starLevel 1为普通用户级别;可选为1~15;15为最高权限级别;0表示密码不加密(config)#enable services web-server  //开启交换机WEB管理功能Services 可选以下;web-server(WEB管理)、telnet-server(远程登陆)等

2、查看信息

#show running-config       //查看当前生效的配置信息#show interface fastethernet 0/3   //查看F0/3端口信息#show interface serial 1/2      //查看S1/2端口信息#show interface                //查看所有端口信息#show ip interface brief          //以简洁方式汇总查看所有端口信息#show ip interface         //查看所有端口信息#show version               //查看版本信息#show mac-address-table       //查看交换机当前MAC地址表信息#show running-config       //查看当前生效的配置信息#show vlan                 //查看所有VLAN信息#show vlan id 10          //查看某一VLAN (如VLAN10)的信息#show interface fastethernet 0/1   //查看某一端口模式(如F 0/1)#show aggregateport 1 summary    //查看聚合端口AG1的信息#show spanning-tree      //查看生成树配置信息#show spanning-tree interface fastethernet 0/1   //查看该端口的生成树状态#show port-security     //查看交换机的端口安全配置信息#show port-security address    //查看地址安全绑定配置信息#show ip access-lists listname   //查看名为listname的列表的配置信息

3、端口的基本配置(config)#Interface fastethernet 0/3          //进入F0/3的端口配置模式(config)#interface range fa 0/1-2,0/5,0/7-9     //进入F0/1、F0/2、F0/5、F0/7、F0/8、F0/9的端口配置模式(config-if)#speed 10      //配置端口速率为10M,可选10,100,auto(config-if)#duplex full     //配置端口为全双工模式,可选full(全双工),half(半双式),auto(自适应)(config-if)#no shutdown                    //开启该端口(config-if)#switchport access vlan 10     //将该端口划入VLAN10中,用于VLAN(config-if)#switchport mode trunk      //将该端口设为trunk模式,可选模式为access , trunk(config-if)#port-group 1     //将该端口划入聚合端口AG1中,用于聚合端口

4、聚合端口的创建

(config)# interface aggregateport 1    //创建聚合接口AG1(config-if)# switchport mode trunk    //配置并保证AG1为 trunk 模式(config)#int f0/23-24(config-if-range)#port-group 1        //将端口;端口组;划入聚合端口AG1中

5、生成树

配置多生成树协议:

switch(config)#spanning-tree                    //开启生成树协议

switch(config)#spanning-tree mst configuration     //建立多生成树协议switch(config-mst)#name ruijie                      //命名为ruijieswitch(config-mst)#reVision 1           //设定校订本为1switch(config-mst)#instance 0 vlan 10,20      //建立实例0switch(config-mst)#instance 1 vlan 30,40      //建立实例1switch(config)#spanning-tree mst 0 priority 4096   //设置优先级为4096switch(config)#spanning-tree mst 1 priority 8192   //设置优先级为8192switch(config)#interface vlan 10switch(config-if)#vrrp 1 ip 192.168.10.1 //此为vlan 10的IP地址switch(config)#interface vlan 20switch(config-if)#vrrp 1 ip 192.168.20.1 //此为vlan 20的IP地址switch(config)#interface vlan 30switch(config-if)#vrrp 2 ip 192.168.30.1 //此为vlan 30的IP地址(另一三层交换机)switch(config)#interface vlan 40switch(config-if)#vrrp 2 ip 192.168.40.1 //此为vlan 40的IP地址(另一三层交换机)

6、VLAN的基本配置

(config)#vlan 10       //创建VLAN10(config-vlan)#name vlanname      // 命名VLAN为vlanname(config-if)#switchport access vlan 10     //将该端口划入VLAN10中某端口的接口配置模式下进行(config)#interface vlan 10         //进入VLAN 10的虚拟端口配置模式(config-if)# ip address 192.168.1.1 255.255.255.0     //为VLAN10的虚拟端口配置IP及掩码;二层交换机只能配置一个IP;此IP是作为管理IP使用;例如;使用Telnet的方式登录的IP地址(config-if)# no shutdown        //启用该端口

7、端口安全

(config)# interface fastethernet 0/1      //进入一个端口(config-if)# switchport port-security     //开启该端口的安全功能

a、配置最大连接数限制

(config-if)# switchport port-secruity maxmum 1     //配置端口的最大连接数为1;最大连接数为128(config-if)# switchport port-secruity violation shutdown    //配置安全违例的处理方式为shutdown;可选为protect (当安全地址数满后;将未知名地址丢弃)、restrict(当违例时;发送一个Trap通知)、shutdown(当违例时将端口关闭;并发送Trap通知;可在全局模式下用errdisable recovery来恢复)

b、IP和MAC地址绑定

(config-if)#switchport port-security mac-address xxxx.xxxx.xxxx ip-address 172.16.1.1  //接口配置模式下配置MAC地址xxxx.xxxx.xxxx和IP172.16.1.1进行绑定(MAC地址注意用小写)

8、三层路由功能(针对三层交换机)

(config)# ip routing           //开启三层交换机的路由功能(config)# interface fastethernet 0/1    (config-if)# no switchport    //开启端口的三层路由功能(这样就可以为某一端口配置IP)(config-if)# ip address 192.168.1.1 255.255.255.0 (config-if)# no shutdown

9、三层交换机路由协议

(config)# ip route 172.16.1.0 255.255.255.0 172.16.2.1   //配置静态路由

注:172.16.1.0 255.255.255.0         //为目标网络的网络号及子网掩码172.16.2.1 为下一跳的地址;也可用接口表示,如ip route 172.16.1.0 255.255.255.0 serial 1/2(172.16.2.0所接的端口)

(config)# router rip     //开启RIP协议进程(config-router)# network 172.16.1.0     //申明本设备的直连网段信息(config-router)# version 2        //开启RIP V2;可选为version 1(RIPV1)、version 2(RIPV2) (config-router)# no auto-summary   //关闭路由信息的自动汇总功能(只有在RIPV2支持)(config)# router ospf   //开启OSPF路由协议进程;针对1762;无需使用进程ID;(config)# router ospf 1    //开启OSPF路由协议进程;针对2501;需要加OSPF进程ID;(config-router)# network 192.168.1.0 0.0.0.255 area 0    //申明直连网段信息;并分配区域号(area0为骨干区域)

三、锐捷交换机实现同vlan不同交换机的通信

我们知道;同一个vlan在同一个交换机中;是完全可以通信的;那么对于同一个vlan在不同的交换机上;如果不做配置;是无法通信的;我们来看下实例。

实例一;

如图所示;

锐捷

1、分析

两台交换机S1、S2利用VLAN分割了几个虚拟局域网;S1中vlan1、vlan30与s2中的vlan1、vlan30虽然是同一个vlan;但他们却不能直接通信。那么如何使vlan1、vlan30同vlan间可以通信;不同vlan间不可以通信呢?

要求;

在s1中创建vlan1、vlan20、vlan30;在s2中创建vlan1、vlan1;使用时属于同一个VLAN的计算机之间可以通信;属于不同VLAN的计算机之间不能通信。

2、配置

配置S1;

S1>enable    //进入特权配置模式

S1#configure terminal    //全局配置模

! 创建VLAN20

S1(config)#vlan 20      //创建vlan20

S1(config-vlan)#name VLAN20  //给这个vlan命名vlan为vlan20

! 创建VLAN30

S1(config-vlan)#vlan 30

S1(config-vlan)#name VLAN30

S1(config-vlan)#exit

! 把F0/4~F0/7指派给VLAN20

S1(config)#interface f0/4     //进入端口f0/4

S1(config-if)#switchport access vlan 20   //把这个端口划分给vlan20

S1(config-if)#interface f0/5            //进入端口f0/5

S1(config-if)#switchport access vlan 20

S1(config-if)#interface f0/6

S1(config-if)#switchport access vlan 20

S1(config-if)#interface f0/7

S1(config-if)#switchport access vlan 20

! 把F0/8~F0/11指派给VLAN30

S1(config-if)#interface f0/8     //进入端口f0/8

S1(config-if)#switchport access vlan 30   //把这个端口划分给vlan30

S1(config-if)#interface f0/9

S1(config-if)#switchport access vlan 30

S1(config-if)#interface f0/10

S1(config-if)#switchport access vlan 30

S1(config-if)#interface f0/11

S1(config-if)#switchport access vlan 30

! 把F0/12配置为Trunk模式

S1(config-if)#interface f0/12    //进入端口f0/12

S1(config-if)#switchport mode trunk   //  将端口f0/12设为trunk;如果交换机只有一个vlan。就使用access接口。如果交换机有多个vlan就必须使用trunk端口;因为trunk端口可封装vlan标签。

S1(config-if)#end     //返回特权模式

! 查看配置结果

S1#show vlan

! 保存配置

S1#copy running-config startup-config

配置S2;

S2>enable

S2#configure terminal

! 创建VLAN30

S2(config)#vlan 30

S2(config-vlan)#name VLAN30

S2(config-vlan)#exit

! 把F0/1~F0/5指派给VLAN30

S2(config)#interface range f0/1-5  //将s2中的1到5端口划分到vlan30;这个使用了端口简化配置方式;当然也可以在1中使用。

S2(config-if)#switchport access vlan 30

! 把F0/12配置为Trunk模式

S2(config-if)#interface f0/12

S2(config-if)#switchport mode trunk  //  将s2端口f0/12也设为trunk;如果交换机只有一个vlan。就使用access接口。如果交换机有多个vlan就必须使用trunk端口;因为trunk端口可封装vlan标签。

S2(config-if)#end

! 查看配置结果

S2#show vlan

! 保存配置

S2#copy running-config startup-config

如此;配置就完成了;s1中的vlan1与s2中的vlan1便可以直接通信;vlan1与vlan20与vlan30无法通信。

细看的朋友可以发现;上面的案例配置看起来有这么多行代码;其实就是4行关键的代码反复的在使用;需要我们自己发挥的空间真的不大。

整体的配置路由就是;

进入配置模式——创建vlan——把相应的端口划分相应的vlan中——但如果

为什么上面配置的是trunk;而不是access呢?

配置trunk是为了让同一VlAN跨交换机通信;如果理解了这句话;那么上面的配置案例非常简单。
