HDFS HA架构以及源码引导

HA体系架构

相关知识介绍

        HDFS master/slave架构，HDFS节点分为Namenode节点和DataNode节点。NameNode存有HDFS的元数据：主要由FSImage和EditLog组成。FSImage保存有文件的目录、分块ID、文件权限等，EditLog保存有对HDFS的操作记录。DataNode存放分块的数据，并采用CRC循环校验方式对本地的数据进行校验，DataNode周期性向NameNode汇报本机的信息。

        NameNode单点故障：HDFS只有一个NameNode节点，当NameNode崩溃后，整个HDFS集群随之崩溃。

 HDFS HA：为了解决NameNode的单点故障，为NameNode保存一个热备，这样namenode共有两个：Active Namenode、Standby Namenode。集群使用的时候，用的是Active Namenode，而Standby Namenode存放的是Active Namenode的热备。

        Standby NN的功能

        存储共享：共享HDFS的操作日志Editlog，可以使用Quorum Journal Manager (QJM)或者NFS作为存储共享模块。

        脑裂：集群中有两个NN同时控制集群。当Active NN失效时，StandbyNN切换成Active NN，当原来的Active NN活过来时，集群中就有两个Active NN了，这时就有两个NN可以控制集群，这就是脑裂。

HA手动模式架构

        Active NN 和Standby NN之间通过JN共享EditLog。QJM负责向JN写EditLog。HA架构如下所示。

搭建过程参考http://blog.csdn.net/jiewuyou/article/details/21779247

        搭建好后的效果如下：

        QJM/Qurom Journal Manager的架构如图所示。QJM 采用Paxos 算法 ，大概思路是，有2N+1个节点作为JN ，当有N+1个JN更新成功时，就算更新成功。QJM是一个轻量级的共享存储，可以和DN部署在一个节点上。Quorum JornalManager运行在Active NameNode上，用于管理JournalNode，并向JN更新EditLog。

[1]   Active NN向JN中更新EditLog的时候，是并行写的，和HDFS中block的流式写是有区别的

[2]   Standby NN感知到EditLog中有更新时，会从JN中选择一个存有该更新的JN，并读取该更新

隔离（Fencing）

        隔离(Fencing)是为了防止脑裂，就是保证在任何时候HDFS只有一个Active NN，主要包括三个方面：

Ø  共享存储fencing，确保只有一个NN可以写入edits。QJM中每一个JournalNode中均有一个epochnumber，匹配epochnumber的QJM才有权限更新JN。当NN由standby状态切换成active状态时，会重新生成一个epoch number，并更新JN中的epochnumber，以至于以前的ActiveNN中的QJM中的epoch number和JN的epochnumber不匹配，故而原ActiveNN上的QJM没法往JN中写入数据（后面会介绍源码），即形成了fencing

Ø  客户端fencing，确保只有一个NN可以响应客户端的请求。

Ø  DataNodefencing，确保只有一个NN可以向DN下发命令，譬如删除块，复制块，等等。

        QJM的Fencing方案只能让原来的Active NN失去对JN的写权限，但是原来的Active NN还是可以响应客户端的请求，对DN进行读。配置dfs.ha.fencing.methods可以指定Fencing的方法。Hadoop公共库中有两种Fencing实现：sshfence、shell

        sshfence：ssh到原Active NN上，结束进程（通过tcp端口号定位进程pid，该方法比jps命令更准确）。

        shell - run an arbitraryshell command to fencethe Active NameNode，即执行一个用户事先定义的shell命令（脚本）完成隔离。

        你也可以重写org.apache.hadoop.ha.NodeFencer文件，生成自己的Fencing方法。

自动故障切换AutomaticFailover

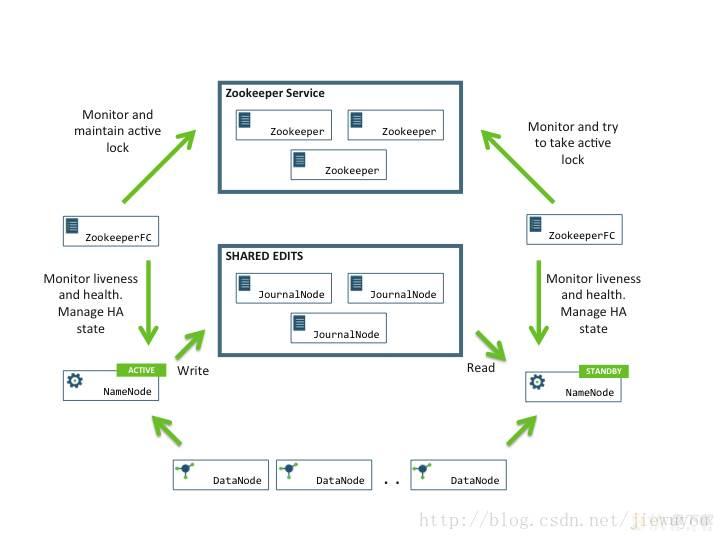

        自动切换架构

来自：http://zh.hortonworks.com/blog/namenode-high-availability-in-hdp-2-0/

配置：http://hadoop.apache.org/docs/r2.3.0/hadoop-yarn/hadoop-yarn-site/HDFSHighAvailabilityWithQJM.html

        Automated Failover 当active namenode崩溃的时候，自动将standby namenode切换成active namenode。

        Hot Standby Namenode Standby NN维持着HDFS的元数据，可以在Failover的时候快速的进行切换。实现原理：

1)     DN向两个NN同时发送心跳汇报

2)     Standby NN会实时的读取共享存储中EditLog里面的日志

        Full Stack Resiliency 在使用Failover的时候，HDP已经证实不会影响其上作业的运行。

        ZooKeeper FailoverController (ZKFC)用于决定何时进行failover，共有两个ZKFC进程，分别运行在两个NN上。它会实时监控NN的状态，一旦Active NN不能提供服务的时候，就进行failover。

源码

Qjournal

  Qjournal包

org.apache.hadoop.hdfs.qjournal：这个包是测试JournalNode用的

 org.apache.hadoop.hdfs.qjournal.client：客户端，提供对qjournal的相关操作

 org.apache.hadoop.hdfs.qjournal.protocol：保存有QuorumJournalManager和JournalNode之间的通信协议接口

org.apache.hadoop.hdfs.qjournal.protocolPB

org.apache.hadoop.hdfs.qjournal.server：保存有qjournal相关服务

RPC

        上面在代码中提到了RPC，QJM的RPC主要就一个协议类：QuorumJournalManager与多个JournalNode通信的协议QJournalProtocol。那么RPC的通信双方的实体类分别是哪个呢？客户端（QuorumJournalManager）是QJournalProtocolTranslatorPB；服务器端(JournalNode)是JournalNodeRpcServer。

org.apache.hadoop.ha

org.apache.hadoop.hdfs.server.namenode.ha

过程分析

ActiveNN启动过程

        NN进入Active NN时，会执行ActiveState.enterState()，调用过程如下，后面的一系列过程可以参考StandbyNN切换成Active的过程

EditLog格式化

        Actice NN 上的FSImage初始化完成后，需要格式化EditLog。

        相对于Paxos 算法，format操作是比较特殊的，要求所有的JN返回都成功时才行，因为它相当于是做了个初始化的工作。而在后面更新数据的过程中，只要大多数success response就认为这次写成功了。

Automatic Failover过程

        共两个ZKFC，分别运行在两个NN上，同时ZookeeprService维持有Active NN的锁。Active NN上的ZKFC会监控该NN的状态并管理HA状态，一旦Actice NN失效的时候，ZKFC会从Zookeeper Service上释放Active NN锁。

        Standby NN上的ZKFC也会监控该NN的状态，并尝试从Zookeeper Service上获取Active NN的锁。当Active NN失去该锁的时候，StandbyNN上的ZKFC会接管该锁，并将        Standby NN的状态切换成Active NN。

相关源码

1.监控NN状态

调用过程：

        分析MonitorDaemon.run()

public void run() {
  while (shouldRun) {
    try {
      //等待HAServiceProtocol可用
      loopUntilConnected();
      //监控服务状态，并进行相应处理
      doHealthChecks();
    } catch (InterruptedException ie) {
      Preconditions.checkState(!shouldRun,
          "Interrupted but still supposed to run");
    }
  }
}

        doHealthChecks()经过一系列的调用后，会调用NameNode.monitorHealth()，用于监控NameNode可用状态。当NN没有资源可用时，抛出异常。

2. 监控到服务不可用时

        上面提到，当服务不可用的时候，会抛出异常。

        监测到异常State.SERVICE_UNHEALTHY时

        监测到异常 State.SERVICE_NOT_RESPONDING)时

        在enterState()里面，会经过一系列回调函数

        之后，Active NN上的ZKFC会失去ZookeeperService上的Active NN锁。而Standby NN上的ZKFC一直在尝试获取该锁，此时，Standby NN上的ZKFC就获得了该锁，当Standby NN上的ZKFC获取Active NN锁的时候，会将NN切换成Actice。

Standby切换成Actice过程

参考：http://yanbohappy.sinaapp.com/?p=205

        函数调用过程

        接下来就该看看一个StandbyNN由Standby变成Active时，需要执行哪些操作：

1)        fencing原来Active NN的写。

2)        recover in-progress logs。原来Active NN写EditLog过程中发生了主从切换，那么处在不同JournalNode上的EditLog的数据可能不一致，需要把不同JournalNode上的EditLog同步一致，并且finalized。（这个过程类似于HDFS append中的recover lease的过程）

3)        startLogSegment。让切换成Active的NN拥有写日志功能。

1. fencing原来Active NN的写

        基于QJM的HA不需要处理fencing问题。这是怎么做到的呢？解决这个问题靠的是epoch number，这个和Paxos算法中选主（master election）所做的工作类似。QJM和JN均保存有一个唯一的epoch number，只有拥有这个epoch number的NameNode才可以往Journal Node写数据。系统初始化、或者Standby NameNode切换成Active Namenode时，都会执行QourumJournalManager.recoverUnfinalizedSegments()。在生成新的epochnumber后QourumJournalManager会通过RPC将该epochnumber发送给各个JournalNode。

        一系列的“擦屁股”的操作结束之后，当原来的Active NameNode想写日志时，因为epoch number没法匹配journal node的epoch number，这样写操作被拒绝。

        当Active 和Standby NN 发生主从切换时，原来的StandbyNN需要执行：

        这个过程说白了就是给原来的ActiveNN擦屁股，也可以算作是Standby要接管qjournal写权利的开始。这里面就出现了我们所说的brain-split的问题，Standby NN怎么保证原来的Active NN已经不再往qjournal上写数据了。看看QourumJournalManager.recoverUnfinalizedSegment()的实现过程：

// Fence any previous writers, and obtain a unique epoch number for write-access to the journal nodes.Returns:the new, unique epoch number
public void recoverUnfinalizedSegments() throws IOException {
    Preconditions.checkState(!isActiveWriter, "already active writer");
    LOG.info("Starting recovery process for unclosed journal segments...");
    //这句话解决了brain-split问题，也就是fencing writer
    Map<AsyncLogger, NewEpochResponseProto> resps = createNewUniqueEpoch();
    LOG.info("Successfully started new epoch " + loggers.getEpoch());
    if (LOG.isDebugEnabled()) {
      LOG.debug("newEpoch(" + loggers.getEpoch() + ") responses:
" +
        QuorumCall.mapToString(resps));
    }
    //找出最后一块edit log segment，因为只有最后一块有可能是不完整的。
    long mostRecentSegmentTxId = Long.MIN_VALUE;
    for (NewEpochResponseProto r : resps.values()) {
      if (r.hasLastSegmentTxId()) {
        mostRecentSegmentTxId = Math.max(mostRecentSegmentTxId,
            r.getLastSegmentTxId());
      }
    }
    // On a completely fresh system, none of the journals have any
    // segments, so there's nothing to recover.
    if (mostRecentSegmentTxId != Long.MIN_VALUE) {
      //把不完整的log segment恢复完整
      recoverUnclosedSegment(mostRecentSegmentTxId);
    }
    isActiveWriter = true;
  }

        Epoch解决了我们所说的问题，StandbyNN向每个JournalNode发送getJournalState RPC请求，JN返回自己的lastPromisedEpoch。QuorumJournalManager收到大多数JN返回的lastPromisedEpoch，在其中选择最大的一个，然后加1作为当前QJM的epoch，同时通过发送newEpoch RPC把这个新的epoch写到qjournal上。因为在这之后每次QuorumJournalManager在向qjournal执行写相关操作（startLogSegment(),logEdits(), finalizedLogSegment()等）的时候，都要把自己的epoch作为参数传递过去，写相关操作到达每个JournalNode端会比较如果传过来的epoch如果小于JournalNode端存储的lastPromisedEpoch，那么这次写相关操作会被拒绝。如果大多数JournalNode都拒绝了这次写相关操作，这次操作就失败了。回到我们目前的逻辑中，在主从切换时，原来的Standby NN把epoch+1了之后，原来的Active NN的epoch就肯定比这个小了，那么如果它再向qjournal写日志就会被拒绝。因为qjournal不接收比lastPromisedEpoch小的QJM写日志。

        看看JN收到newEpoch RPC之后怎么办：JN检查来自QJM的这个epoch和自己存储的lastPromisedEpoch：如果来自writer的epoch小于lastPromisedEpoch，那么说明不允许这个writer向JNs写数据了，抛出异常，writer端收到异常response，那么达不到大多数的successresponse，就不会有写qjournal的权限了。（其实这个过程就是Paxos算法里面选主的过程）。

2. recover in-progress logs

        接着上面的代码，Standby已经通过createNewUniqueEpoch()来fencing原来的Active，这个RPC请求除了会返回epoch，还会返回最后一个logsegment的txid。因为只有最后一个log segment可能需要恢复。这个recover算法就是Paxos算法的一个实例(instance)，目的是使得分布在不同JN上的log segment的数据达成一致。

        接下来就开始recoverUnclosedSegment()恢复算法。

private void recoverUnclosedSegment(long segmentTxId) throws IOException {
    Preconditions.checkArgument(segmentTxId > 0);
    LOG.info("Beginning recovery of unclosed segment starting at txid " +
        segmentTxId);
    // Step 1. Prepare recovery
    //QJM向JNs问segmentTxId对应的segment的长度和finalized/in-progress状况；JNs返回这些信息。（对应Paxos算法的Phase 1a和Phase 1b）
    QuorumCall<AsyncLogger,PrepareRecoveryResponseProto> prepare =
        loggers.prepareRecovery(segmentTxId);
    Map<AsyncLogger, PrepareRecoveryResponseProto> prepareResponses=
        loggers.waitForWriteQuorum(prepare, prepareRecoveryTimeoutMs,
            "prepareRecovery(" + segmentTxId + ")");
    LOG.info("Recovery prepare phase complete. Responses:
" +
        QuorumCall.mapToString(prepareResponses));
    //在每个JN的返回信息中通过SegmentRecoveryComparator比较，选择其中最好的一个log segment作为后面同步log的标准。
    //如何选择更好的Log segment后面有详细解释。
    Entry<AsyncLogger, PrepareRecoveryResponseProto> bestEntry = Collections.max(
        prepareResponses.entrySet(), SegmentRecoveryComparator.INSTANCE);
    AsyncLogger bestLogger = bestEntry.getKey();
    PrepareRecoveryResponseProto bestResponse = bestEntry.getValue();
    // Log the above decision, check invariants.
    if (bestResponse.hasAcceptedInEpoch()) {
      LOG.info("Using already-accepted recovery for segment " +
          "starting at txid " + segmentTxId + ": " +
          bestEntry);
    } else if (bestResponse.hasSegmentState()) {
      LOG.info("Using longest log: " + bestEntry);
    } else {
      //prepareRecovery RPC没有返回任何指定txid的segment，原因可能如下：
      //有3个JNs: JN1,JN2,JN3。原来的Active NN 在JN1上开始写segment 101，
      //然后原来Active NN挂了，主从切换，此时segment 101在JN2和JN3上并不存在，
      //newEpoch RPC，因为我们看到了JN1上的segment 101，所以决定recover的是segment 101
      //在prepareRecovery之前，JN1挂了，那么prepareRecovery RPC只能发向JN2和JN3了，RPC返回的结果是没有segment 101
      //这种情况下是不需要recover的，因为segment 101并没有写成功（没有达到大多数）
      for (PrepareRecoveryResponseProto resp : prepareResponses.values()) {
        assert !resp.hasSegmentState() :
          "One of the loggers had a response, but no best logger " +
          "was found.";
      }
      LOG.info("None of the responders had a log to recover: " +
          QuorumCall.mapToString(prepareResponses));
      return;
    }

    SegmentStateProto logToSync = bestResponse.getSegmentState();
    assert segmentTxId == logToSync.getStartTxId();

    // Sanity check: none of the loggers should be aware of a higher
    // txid than the txid we intend to truncate to
    for (Map.Entry<AsyncLogger, PrepareRecoveryResponseProto> e :
         prepareResponses.entrySet()) {
      AsyncLogger logger = e.getKey();
      PrepareRecoveryResponseProto resp = e.getValue();

      if (resp.hasLastCommittedTxId() &&
          resp.getLastCommittedTxId() > logToSync.getEndTxId()) {
        throw new AssertionError("Decided to synchronize log to " + logToSync +
            " but logger " + logger + " had seen txid " +
            resp.getLastCommittedTxId() + " committed");
      }
    }
    //同步log的数据源JN找到后，构造URL用于其他JN读取EditLog（JN端有HTTP server通过servlet形式提供HTTP读）
    URL syncFromUrl = bestLogger.buildURLToFetchLogs(segmentTxId);
    //向JNs发送acceptRecovery RPC请求（对应Paxos算法的Phase 2a）
    //JN收到这个acceptRecovery RPC之后，使自己的log与syncFromUrl同步，并持久化这个logsegment和epoch
    //如果收到大多数的JNs的success response，那么这个同步操作成功。（对应Paxos算法的Phase 2b）
    QuorumCall<AsyncLogger,Void> accept = loggers.acceptRecovery(logToSync, syncFromUrl);
    loggers.waitForWriteQuorum(accept, acceptRecoveryTimeoutMs,
        "acceptRecovery(" + TextFormat.shortDebugString(logToSync) + ")");
    // If one of the loggers above missed the synchronization step above, but
    // we send a finalize() here, that's OK. It validates the log before
    // finalizing. Hence, even if it is not "in sync", it won't incorrectly
    // finalize.
    //EditLog既然已经同步完了，那么就应该正常finalized了。
    QuorumCall<AsyncLogger, Void> finalize =
        loggers.finalizeLogSegment(logToSync.getStartTxId(), logToSync.getEndTxId());
    loggers.waitForWriteQuorum(finalize, finalizeSegmentTimeoutMs,
        String.format("finalizeLogSegment(%s-%s)",
            logToSync.getStartTxId(),
            logToSync.getEndTxId()));
  }

        代码中留给我们一个问题，就是什么样的log segment是更好的，在recover的过程中被选为同步源呢。详细的设计可以参考Todd写的<<Quorum-Journal Design>> https://issues.apache.org/jira/secure/attachment/12547598/qjournal-design.pdf 的2.9和2.10。在代码中的实现是SegmentRecoveryComparator类。

        简单描述下原理就是：有finalized的不用in-progress的；如果有多个finalized必须length一致；没有finalized的看谁的epoch更大；如果前面的都一样就看谁的最后一个txid更大。

        在<<Quorum-Journal Design>>中有具体的例子。我看完这块之后感觉和HDFS append的block recover过程中选择同步源的思路有异曲同工之妙。

        经历了上面的QourumJournalManager.recoverUnfinalizedSegment()过程，不完整的logsegment都是完整的了，接下来就是调用EditLogTailer.doTailEdits()，原来Standby NN先去和原来ActiveNN同步EditLog，然后把EditLog执行，这时两台NN内存数据才真正一致。这里会调用QuorumJournalManager.selectInputStreams()从JNs中读取 EditLog。而且目前HDFS中只有finalizededit log才能被Standby NN读取并执行。在Standby NN从JNs读取EditLog时，首先向所有的JN节点发送getEditLogManifest() RPC去读取大于某一txid并且已经finalizededit log segment，收到大多数返回success，则把这些log segment整合成一个RedundantEditLogInputStream，然后Standby NN只要向其中的一台JN读取数据就行了。

        至此原来的Standby NN所做的擦屁股的工作就结束了，那么它就正式变成了Active NN，接下来就是正常的记录日志的工作了。

3. startLogSegment

        也是初始化QuorumOutputStream的过程。

        QJM向JNs发送startLogSegmentRPC调用，如果收到多数success response则成功，用这个AsynaLogSet构造QuorumOutputStream用于写log。

Active NN更新EditLog过程

1.  初始化QuorumOutputStream

        在ActiveState.enterState()阶段已经完成，参考3.4.3

2.  更新EditLog

        通过下面的调用把Log写到QuorumOutputStream的doublebuffer里面。由QuorumOutputStream实现更新。

3. 同步Log

        flushAndSync()通过AsyncLoggerSet.sendEdits()调用Journal RPC把对应的日志写到JNs，同样是大多数successresponse即认为成功。如果大多数返回失败的话，这次logSync操作失败，那么NameNode会abort，因为没法正常写日志了。

client选择ActiceNN

实现类 org.apache.hadoop.hdfs.server.namenode.ha.ConfiguredFailoverProxyProvider

功能 帮助Client选择哪个节点是主节点

说明 A FailoverProxyProvider implementation which allows one to configuretwo URIs to connect to during fail-over. The first configured address is triedfirst, and on a fail-over event the other address is tried.

配置：

Standby NN启动时同步Active NN元数据的过程

        Active NN启动后，Standby NN可以通过这两个脚本启动

        第一个脚本用于初始化StandbyNN，其功能如下：

[1]   和nn1通信，获取namespace metadata和checkpointedfsimage;

[2]   从JN中获取EditLog

但是脚本会在下列情况下失效：JN没有初始化成功，不能提供EditLog。

        相关的实现类：

        调用过程

注意：FSImage中封装了EditLog，HA中EditLog的存储空间在JN中。

Standby NN更新

实现类：org.apache.hadoop.hdfs.server.namenode.ha.StandbyCheckpointer

说明：Threadwhich runs inside the NN when it's in Standby state, periodically waking up totake a checkpoint of the namespace. When it takes a checkpoint, it saves it toits local storage and then uploads it to the remote NameNode.

该类里面封装了线程CheckpointerThread

        当检测到更新的时候，会将EditLog更新下载到本地同时进行合并成FSImage，并将最新的FSImage增量更新到Active NN上。
