LoRa调制是一种低功耗广域网通信技术;是Semtech公司专有的一种基于扩频技术的超远距离无线传输技术。 LoRaWAN是为LoRa远距离通信网络设计的一套通讯协议和系统架构。它是一种媒体访问控制;MAC;层协议。
LoRaWAN在整个流程的中充当MAC的功能;而LoRa调制充当物理层。
LoRaWAN网络主要优势体现在低成本、广域连接和低功耗;同时具有较多的开源平台可供使用。下文将简单描述使用亿佰特E890-470LG11和E78-470LN22S同开源服务器平台-Chirpstack快速搭建本地LoRaWAN网络。
Chirpstack是一款多组件的、部署简单的开源服务器;同时也是使用最广泛的LoRaWAN服务器。本次安装使用Ubuntu18.04。
快速搭建验证平台时直接使用Chirpstack-docker这个项目;可快速部署服务器。在要搭建的服务器上安装docker-compose。
在Ubuntu终端输入;sudo apt-get install -y docker-compose;输入docker-compose versio时;会显示docker-compose版本;此时安装成功。
获取chirpstack-docker文件有两种办法;第一种直接从github下载;第二种使用git指令获取。github地址;GitHub - chirpstack/chirpstack-docker: Setup ChirpStack using Docker Compose。
使用git指令获取项目;输入指令;git clone https://github.com/brocaar/chirpstack-docker.git。
切换路径到chirpstack-docker下;输入指令;vim configuration/chirpstack-network-server/chirpstack-network-server.toml;按照下图流程修改该文件。
输入指令;sudo docker-compose up;初次使用时会一步部署所属要的环境。
部署完成后如下图;此时服务器部署工作全部完成。
首先需要保证所使用的的电脑和网关能顺利连接服务器;比如本地服务器时;确保配置电脑、E890网关和服务器处在同一网段;又如果是公网服务器;确保配置电脑和E890网关能连接外网。
打开浏览器输入;服务器IP地址:8080。默认账号和密码均为admin;请第一次使用时注意修改密码。
点击左侧栏中Network-servers;网络服务器名称根据需求设置;网络服务器地址必须设置为chirpstack-network-server:8000;如下图。
点击左侧栏中Service-profiles;然后点击右上角; CREATE键。
按照下图配置服务器参数;服务器名字根据实际设置;网络服务器选择上文中的网络服务器;红框参数依次是最小ADR空速和最大ADR空速;默认一般为0、5;根据实际使用;可调大调小。
点击左侧栏中Gateways-profiles;然后点击右上角; CREATE新建一个网关种类。
网关类型为E890;红框为网关的状态信息上报周期;E890和网关均使用默认的30秒。
然后点击左侧栏中Gateways;点击右上角; CREATE新建一个E890网关。网关参数中红框为网关ID;同个服务器不能使用相同的网关ID;E890网关默认使用00 00 00 00 00 00 00 FF FF。
打开WiFi;连接网关的WiFi;名称为EBT-E890-XXXX。浏览器输入192.168.10.1进入配置页面。密码为root。网关ID默认0000000000FFFF;并修改IP地址为服务器的IP地址。
随后生成节点种类和节点信息。点击左侧框中Device-profile;点击右上角; CREATE新建一个节点种类。
下图是E78-470LN22S使用的参数信息。
点击红色框;开启OTAA模式;OTAA和ABP模式具体区别请参看LoRaWAN规范中的描述。简而言之;OTAA比ABP模式更加灵活;易于部署。
点击左侧栏中Applications;点击右上角; CREATE新建一个应用;命名为E78。

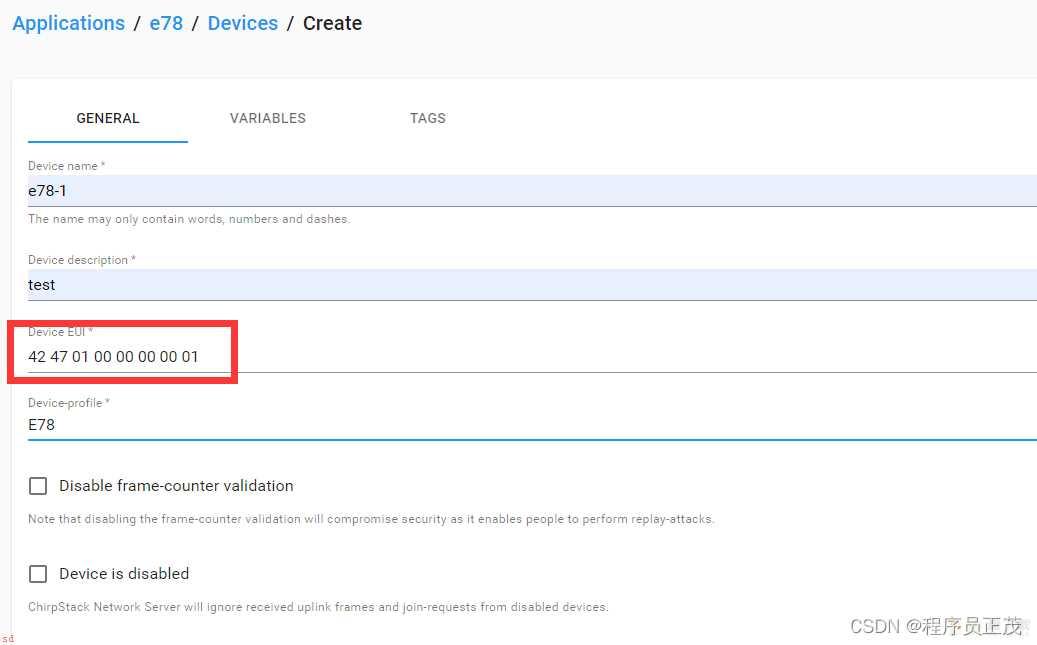

退回上一级界面点击e78;点击右上角; CREATE生成一个节点。下图中红框为DevEUI;之后设置节点信息需要这个参数。
随后点击图中红框图标生成APPKEY;
按照E78手册中的AT指令;设置E78的入网信息;AppKey、DevEUI;;并申请入网;如下图。
此时成功搭建E890、E78和Chirpstack服务器组成的LoRaWAN网络。
使用chirpstack和E890、E78能快速搭建LoRaWAN网络;对于一些需要快速成型的项目有很大的优势;同时利用Chirpstack的拓展功能;能快速与其他服务器形成配合。
